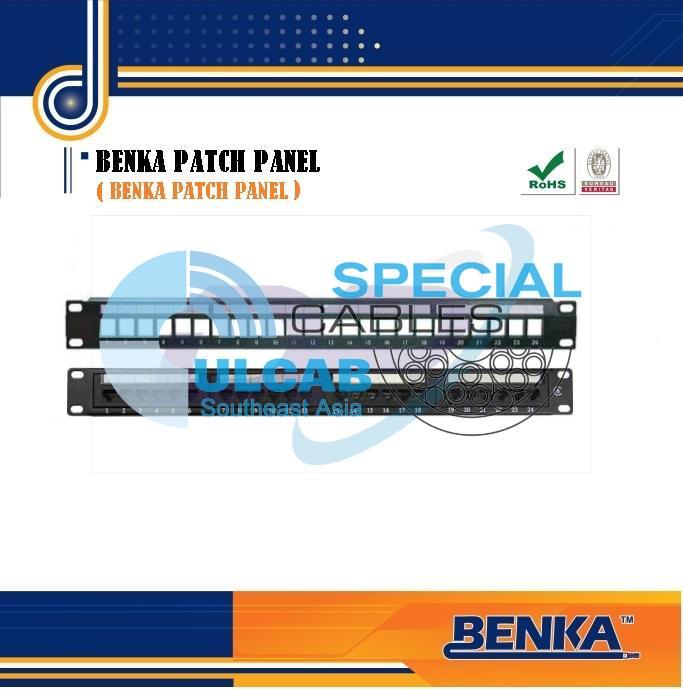

BENKA PATCH PANEL
DATA SHEET : (Download)
ỨNG DỤNG
BENKA Category 6, Category 5e Patch Panel dựa trên kích thước khung 19 “và có 24 giắc cắm mô-đun RJ45 hoặc 110 IDC kết thúc trên 1RU. Category 6, Category 5e Patch Panel sẽ hỗ trợ các ứng dụng sau, chẳng hạn như:
▪ Ethernet 10BASE-T, 100BASE-T (Fast Ethernet), 1000BASE-T (Gigabit Ethernet)
▪ ATM 155 Mbps, ATM 622 Mbps, ATM 1,2 Gb / s
▪ Vòng token 4/16
▪ Video kỹ thuật số và video tương tự băng thông rộng / băng tần cơ sở
▪ Giao thức thoại qua Internet (VoIP)
▪ Cấp nguồn qua Ethernet (PoE, PoE +)
▪ TP-PMD
▪ ISDN
TIÊU CHUẨN
ANSI / TIA-568-C.2
ISO / IEC 11801
EN 50173-1
ĐTM
RoHS
Phân loại
Phân loại theo số Port (Số cổng kết nối): 8 cổng, 16 cổng, 24 cổng, 48 cổng, 96 cổng
Trên thị trường chủ yếu sử dụng Patch 24 port và 48 port vì chúng tương thích với hầu hết tủ mạng
Phân loại theo loại cổng kết nối
- Đầu Cat5, Cat5e
- Đầu Cat6, Cat6a
Hoạt động của Patch panel
Hoạt động của Patch panel khá đơn giản. Các cable mạng đi âm tường, một đầu được đấu nối với office box, đầu còn lại được đấu nối với Patch panel. Từ Patch panel sẽ có một sợi dây mạng (hay còn gọi là dây nhảy – patch cord) được nối với switch. Quá trình đấu nối trong hệ thống mạng có Patch panel được tiến hành như sau: từ switch của các tầng, cáp mạng được kéo đến mặt sau của Patch panel, sau đó từ mặt phía trước của Patch panel đến switch trong phòng server.
THÔNG SỐ KỸ THUẬT
| Đặc điểm kỹ thuật chung s | |
| Tiêu chuẩn truyền dẫn | ANSI / TIA-568-C.2, ISO / IEC 11801 Class E, EN 50173-1 |
| Tổng số cổng, số lượng | 24, 48 |
| Màu sắc | Màu đen |
| Nhãn mác | Ghi nhãn, dễ dàng xác định |
| số lượng gói | 1 |
| Loại bao bì | Hộp |
| Loại giá | EIA 19 Trong đơn vị Rack |
| Đặc điểm kỹ thuật cơ học s | |
| Phong cách bảng điều khiển | Thẳng |
| Loại vật liệu | Tác động cao, Chống cháy, Nhựa nhiệt dẻo, Thép |
| Gắn bảng điều khiển | Tuôn ra |
| Quản lý cáp kim loại | Không bắt buộc |
| Loại kết thúc | Dây IDC T568A | T568B |
| Phạm vi kết thúc dây dẫn | 22 AWG – 26 AWG |
| Loại dây dẫn | Rắn hoặc mắc kẹt |
| Jack kết thúc độ bền | > 750 lần |
| Độ bền chấm dứt IDC | > 250 lần |
| Phủ bụi | Không bắt buộc |
| Đặc điểm kỹ thuật điện s | |
| Tiếp xúc kháng | 20 MΩ |
| Đánh giá hiện tại | 1,5 Amps |
| Điện trở DC | Tối đa 0,1Ω |
PHẦN SỐ
| Một phần số | Mô tả |
| BNK-PP5EU24F1 | BENKA Patch Panel Cat 5e UTP 24 Port, Flat, 1U |
| BNK-PPC6U24F1 | BENKA Patch Panel Cat 6 UTP 24 Port, Flat, 1U |
| BNK-PP5EU48F2 | BENKA Patch Panel Cat 5e UTP 48 Port, Flat, 2U |
| BNK-PPC6U48F2 | BENKA Patch Panel Cat 6 UTP 48 Port, Flat, 2U |
| BNK-PPBKU24F1 | BENKA Patch Panel Blank 24 Port, Flat, 1U |
| BNK-PPBKU48F2 | BENKA Patch Panel Blank 48 Port, Flat, 2U |
| BNK-RCMP | Quản lý cáp phía sau cho Patch Panel |
