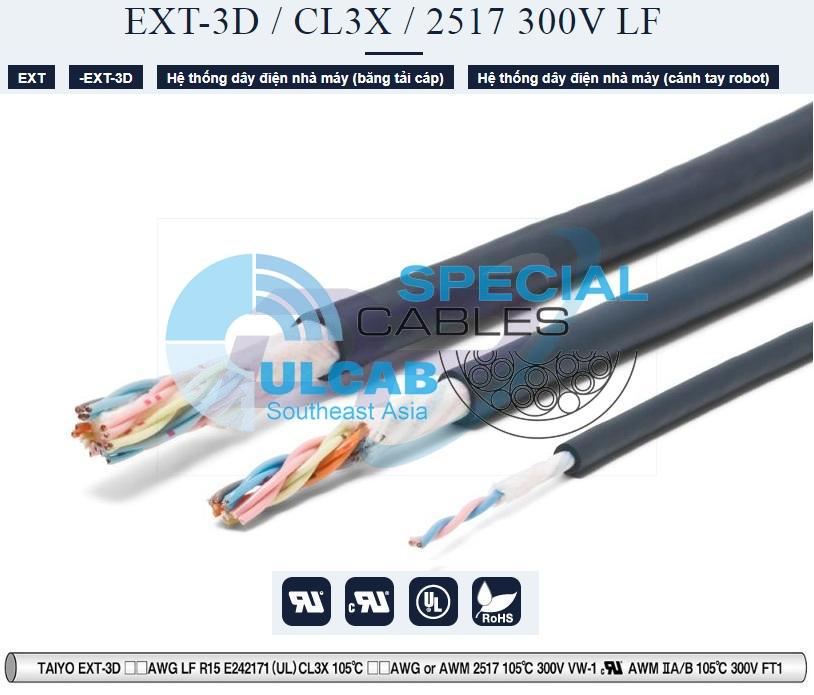

Hệ thống dây điện nhà máy (băng tải cáp)

Hệ thống dây điện nhà máy (cánh tay robot)

Mô tả sản phẩm

Tiêu chuẩn / Đặc điểm

• Độ bền uốn cao với dây dẫn dạng đồng ủ sợi đặc biệt
• Chịu dầu, chịu nhiệt
• Lõi dẫn : 1 Pair ; 2 Pair ; 3 Pair ; 4 Pair ; 5 Pair ; 7 Pair ; 8 Pair ; 10 Pair ; 12 Pair (Xoắn cặp)
• Lõi dẫn : 2 ; 3 ; 4 ; 7 ; 9 ; 11 ; 13 (Core, Lõi, Sợi)
• Tiết diện lõi: 24AWG, 22AWG, 20AWG, 18AWG, 16AWG, 14AWG

Ứng dụng

• Đi dây thích hợp cho phần đơn vị nhiều khớp nối. (Thử nghiệm xoắn 20 triệu lần trở lên.)
• Thích hợp để đi dây trần cáp để di chuyển tốc độ cao. (Thử nghiệm Cable Bear 20 triệu lần trở lên.)
• CL3X tha là tiêu chuẩn niêm yết được mua lại và nó tương ứng với NFPA70, 79.
• Cáp robot với UL và cUL ở 300V, 105 ° C. (Danh mục: AVLV2, AVLV8, QPTZ)

Tuân thủ chứng chỉ:

Phạm vi nhiệt độ:

• -30 〜 105 ℃

※ Nếu bạn sử dụng nó ở nhiệt độ nhỏ hơn 0 ℃, bạn nên cẩn thận về các cú sốc, độ uốn, độ rung, v.v.

Bán kính uốn cong:

• Cố định ： 4 lần đường kính cáp trở lên
• Uốn cong : 7.5 lần đường kính cáp trở lên

Cấu tạo cáp

• Dây dẫn: Sử dụng dây dẫn đồng ủ sợi đặc biệt cực tốt.
• Cách nhiệt: Độ đàn hồi uốn cao và TPE chịu nhiệt được sử dụng để cách nhiệt.
• Cáp: Hình tròn
• Vỏ bọc: PVC chịu dầu và nhiệt (Dark Blue – Mầu Xanh Đậm).
• Vật liệu ma sát thấp được sử dụng cho vỏ bọc.
• Chống cháy: UL VW-1, cUL FT1.

Đánh dấu bề mặt

TAIYO EXT-3D 24AWG LF R15 E242171 (UL) CL3X 105℃ 24AWG or AWM 2517 105℃ 300V VW-1 AWM IIA/B 105℃ FT1

TAIYO EXT-3D 22AWG LF R15 E242171 (UL) CL3X 105℃ 22AWG or AWM 2517 105℃ 300V VW-1 AWM IIA/B 105℃ FT1

TAIYO EXT-3D 20AWG LF R15 E242171 (UL) CL3X 105℃ 20AWG or AWM 2517 105℃ 300V VW-1 AWM IIA/B 105℃ FT1

TAIYO EXT-3D 18AWG LF R15 E242171 (UL) CL3X 105℃ 18AWG or AWM 2517 105℃ 300V VW-1 AWM IIA/B 105℃ FT1

TAIYO EXT-3D 16AWG LF R15 E242171 (UL) CL3X 105℃ 16AWG or AWM 2517 105℃ 300V VW-1 AWM IIA/B 105℃ FT1

TAIYO EXT-3D 14AWG LF R15 E242171 (UL) CL3X 105℃ 14AWG or AWM 2517 105℃ 300V VW-1 AWM IIA/B 105℃ FT1
