Dây Cáp Đơn MYUNGBO AWM UL1007 80°C 300V VW-1 FT1 | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: MYUNGBO
Xuất xứ thương hiệu: KOREA
Dây cáp điện và điều khiển tín hiệu MYUNGBO UL1007 đước sử dụng lõi dẫn đồng mạ thiếc có khả năng chống ăn mòn vượt trội và không bị oxy hóa ở nhiệt độ cao, cách điện vỏ ngoài PVC có khả năng chống dầu, axit, hóa chất tốt, chống cháy VW-1 FT1 với các mầu Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow.

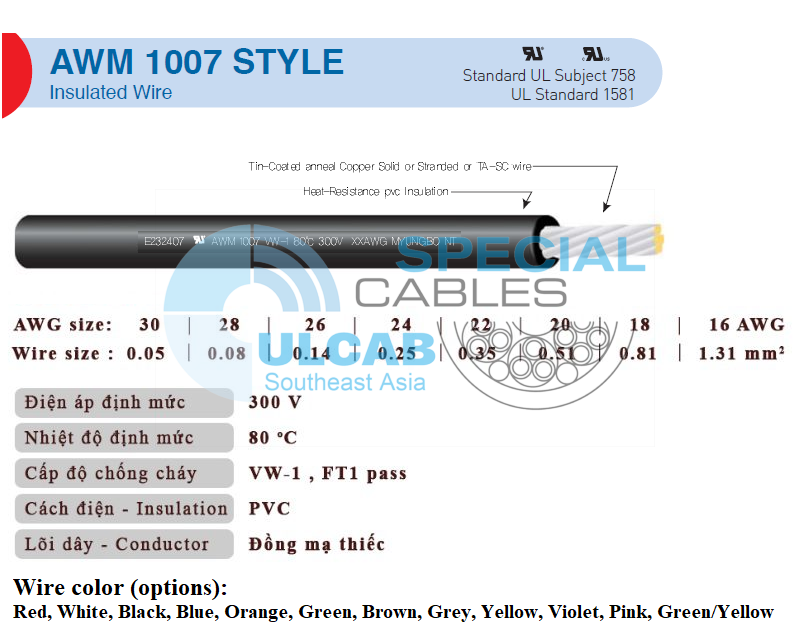

Đặc tính kỹ thuật chung của dây điện UL AWM 1007 (Cable wire UL1007 CSA TEW)
- Chủng loại: Dây điện đơn
- Vật liệu vỏ cách điện (Insulation): PVC
- Vật liệu lõi dây (Conductor): Đồng mạ thiếc
- Điện áp định mức: 300 Vac
- Nhiệt độ định mức 80°C
- Cấp độ chống cháy: VW-1 FT1
- Kích thước dây có thể thiết kế (theo tiêu chuẩn): 30 AWG – 16 AWG, Solid or Stranded
- Wire color (options): Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow
Thông số kỹ thuật dây cáp điện tiêu chuẩn UL 1007 80°C 300V VW-1 (CSA TEW UL wire)
Chi tiết thông số kỹ thuật Dây điện UL1007 size từ 30AWG ~ 16AWG
| Kích thước dây AWG/ mm2 | Số lượng / đường kính lõi nhỏ (pcs/mm) | Đường kính ngoài lõi đồng (mm) | Độ dày lớp cách điện (mm) | Đường kính tổng (gồm vỏ cách điện) (mm) | Điện trở tối đa (Ω/km) | Dòng điện (A) |
| UL1007 30 AWG / 0.05 mm2 | 7 / 0.10 | 0.3 | 0.4 | 1.10 | 376.96 | 2.3 |
| UL1007 28 AWG / 0.08 mm2 | 7 / 0.127 | 0.38 | 0.4 | 1.25 | 237.38 | 3.0 |
| UL1007 26 AWG / 0.14 mm2 | 7 / 0.16 | 0.48 | 0.4 | 1.35 | 148.94 | 4.0 |
| UL1007 24 AWG / 0.25 mm2 | 11 / 0.16 | 0.61 | 0.4 | 1.45 | 93.25 | 5.3 |
| UL1007 22 AWG / 0.35 mm2 | 17 / 0.16 | 0.76 | 0.4 | 1.60 | 55.00 | 7.2 |
| UL1007 20 AWG / 0.51 mm2 | 21 / 0.18 | 0.95 | 0.4 | 1.80 | 34.60 | 9.4 |
| UL1007 18 AWG / 0.81 mm2 | 34 / 0.18 | 1.21 | 0.4 | 2.00 | 21.80 | 12.5 |
| UL1007 16 AWG / 1.31 mm2 | 26 / 0.254 | 1.55 | 0.4 | 2.40 | 13.70 | 15.9 |
Các ứng dụng phổ biến của dây UL 1007 là gì?
Dây nối UL 1007 là vật liệu đi dây thiết bị phù hợp để sử dụng làm hệ thống dây điện bên trong của thiết bị theo tiêu chuẩn UL 758. Dây có khả năng chống mài mòn tốt. Các ứng dụng điển hình của loại dây này bao gồm hệ thống dây điện bên trong của thiết bị điện và điện tử bao gồm thiết bị đóng cắt, máy biến áp, máy phát điện và tua-bin. Dây UL 1007 có dây dẫn rắn và dây có bảy sợi là loại bán cứng và không thích hợp cho các ứng dụng uốn.
Màu dây AWM 1007 16AWG; 18AWG; 20AWG; 22AWG; 24AWG; 26AWG; 28AWG; 30AWG 80°C 300V VW-1 (options): Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow
Phạm vi ứng dụng
- Hệ thống dây điện nhà máy
- Hệ thống dây điện bên trong của thiết bị
- Đi dây tủ điều khiển
