Dây Cáp Đơn MYUNGBO AWM UL1569 105°C 300V VW-1 FT1 | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: MYUNGBO
Xuất xứ thương hiệu: KOREA
Dây cáp điện và điều khiển tín hiệu MYUNGBO UL1569 đước sử dụng lõi dẫn đồng mạ thiếc giúp tăng khả năng chống ăn mòn, dẫn điện tốt hơn và tuổi thọ dài hơn, cách điện vỏ ngoài PVC kích thước nhỏ gọn, giúp nó phù hợp để sử dụng trong không gian chật hẹp và các dây nối được hỗ trợ, chống cháy VW-1 FT1 với các mầu Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow.

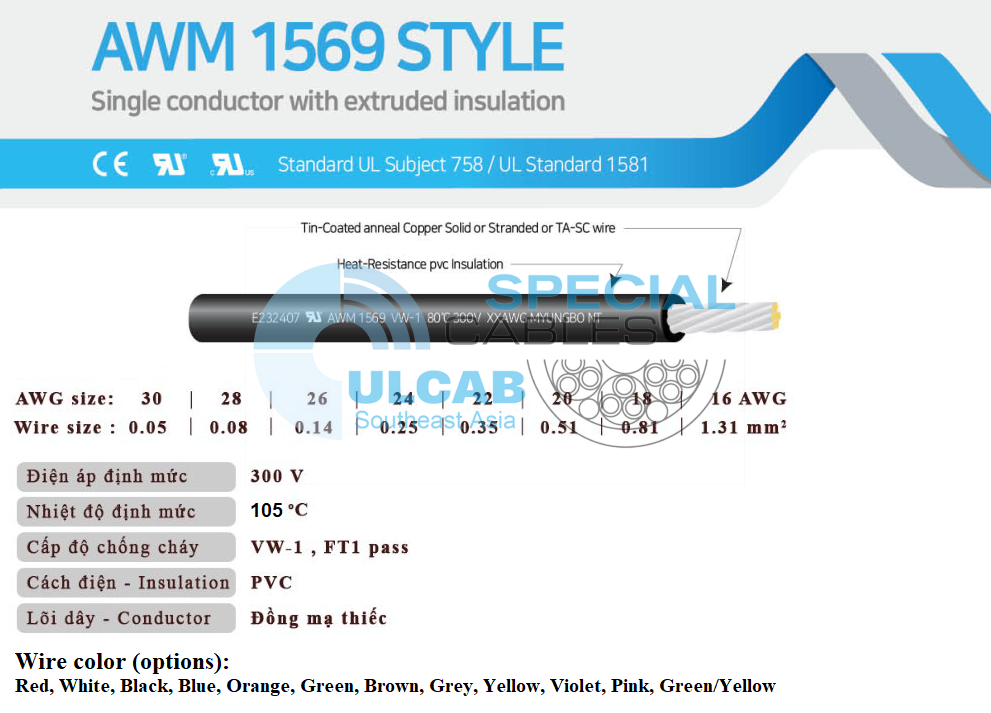

Đặc tính kỹ thuật chung của dây điện UL AWM 1569 (Cable wire UL1061 CSA TEW):
- Chủng loại: Dây điện đơn
- Vật liệu vỏ cách điện (Insulation): PVC chịu nhiệt
- Vật liệu lõi dây (Conductor): Đồng mạ thiếc Solid or Stranded or TA-SC wire
- Điện áp định mức: 300 Vac
- Nhiệt độ định mức -20 to 105°C
- Cấp độ chống cháy: VW-1 FT1
- Kích thước dây có thể thiết kế (theo tiêu chuẩn): 30 AWG – 14AWG, Solid or Stranded or TA-SC wire
- Standard UL Subject 758
- UL Standard 1581
- Tuân thủ hạn chế về các chất độc hại (RoHS)
- Wire color (options): Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow.
Chi tiết thông số kỹ thuật Dây điện UL1569 105°C size từ 30AWG (~0.05 mm2) tới 14AWG (2.0 mm2)
| Wire size: | No. & Dia of conductor | Conductor OD | Insulation | Insulation OD | Conductor Max Resistance | Insulation Min Resistance | Current |
| AWG / mm2 | (pcs/mm) | (mm) | Thickness (mm) | (mm) | (Ω/km) | (MΩ/km) | (A) |
| Dây điện UL 1569 30AWG / 0.05 mm2 | 7 / 0.10 | 0.3 | 0.40 | 0.80 | 376.96 | 15 | 2 |
| Dây điện UL 1569 28AWG / 0.08 mm2 | 7 / 0.127 | 0.38 | 0.40 | 0.90 | 237.38 | 2.6 | |
| Dây điện UL 1569 26AWG / 0.12 mm2 | 7 / 0.16 | 0.48 | 0.40 | 1.00 | 148.94 | 3.4 | |
| Dây điện UL 1569 24AWG / 0.20 mm2 | 11 / 0.16 | 0.61 | 0.40 | 1.10 | 93.25 | 4.6 | |
| Dây điện UL 1569 22AWG / 0.32 mm2 | 17 / 0.16 | 0.76 | 0.40 | 1.30 | 55.00 | 6.1 | |
| Dây điện UL 1569 20AWG / 0.51 mm2 | 21 / 0.18 | 0.95 | 0.40 | 1.50 | 34.60 | 8.4 | |
| Dây điện UL 1569 18AWG / 0.82 mm2 | 34 / 0.18 | 1.21 | 0.40 | 1.80 | 21.80 | 11.3 | |
| Dây điện UL 1569 16AWG / 1.30 mm2 | 26 / 0.254 | 1.55 | 0.40 | 2.10 | 13.70 | 15.2 |
Các ứng dụng phổ biến của dây UL 1569 là gì?
Dây dẫn UL 1569 được thiết kế để sử dụng trong các ứng dụng điện, điện tử yêu cầu dây dẫn phải dẻo, bền và có khả năng chịu được môi trường khắc nghiệt dưới nhiệt độ cao. Dây dẫn UL 1569 ban đầu được thiết kế để sử dụng nội bộ trong các máy cộng, kế toán, kế toán và ghi thời gian điện và điện tử. Tính linh hoạt và độ bền cao của dây UL 1569 cũng khiến nó phù hợp với nhiều ứng dụng nối dây nội bộ khác như bảng điều khiển, hệ thống an ninh và thiết bị viễn thông.
Màu dây AWM 1569 14AWG; 16AWG; 18AWG; 20AWG; 22AWG; 24AWG; 26AWG 28AWG; 30AWG 105°C 300V VW-1 (options): Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow
Phạm vi ứng dụng
- Hệ thống dây điện nhà máy
- Hệ thống dây điện bên trong của thiết bị
- Đi dây tủ điều khiển
