✅ Cáp Điều Khiển ULCAB ULInstrumen® IN-PIOSP CU / PVC / IS / OS / PVC / SWA / PVC ( PAIRS & TRIADS ) 300/500V, -15ºC to 70ºC | Chính Hãng – Armoured – Giá Tốt Nhất
Dây cáp điện và điều khiển tín hiệu ULCAB ULInstrumen® IN-PIOSP CU / PVC / IS / OS / PVC / SWA / PVC ( PAIRS & TRIADS ) được sử dụng dây Đồng ủ trơn, Class 2, Dây tròn xoắn, cách điện: Hợp chất Polyvinyl Clorua (PVC) Loại TI51, Màu cách điện: Pair – Đen/Trắng với số hiệu màu đen, Triads – Đỏ/Đen/Trắng với số hiệu màu đen, Lõi xoắn: Lõi xoắn lại tạo thành một cặp, một traid hoặc một tứ, Màng bọc: Băng Polyester, Chống nhiễu từng đôi: Băng nhôm/polyester, có dây thoát nhiễu bằng đồng mạ thiếc 0,5mm2 (7/0,3mm) (IS), Xếp chồng: Nhiều cặp, bộ ba hoặc bộ bốn được lắp ráp lại với nhau theo các lớp đồng tâm để tạo thành lõi cáp, Màng bọc: Băng Polyester, Chống nhiễu tổng thể: Băng nhôm/polyester, có dây thoát nhiễu bằng đồng mạ thiếc 0,5mm2 (7/0,3mm) (OS), Vật liệu lót: Hợp chất Polyvinyl Clorua (PVC) Loại ST2 màu đen, Giáp: Thép mạ kẽm bọc thép (SWA), Vỏ bọc bên ngoài: Hợp chất Polyvinyl Clorua (PVC) chống cháy Loại ST2 FR, Màu vỏ ngoài: Đen hoặc Xanh Dương.

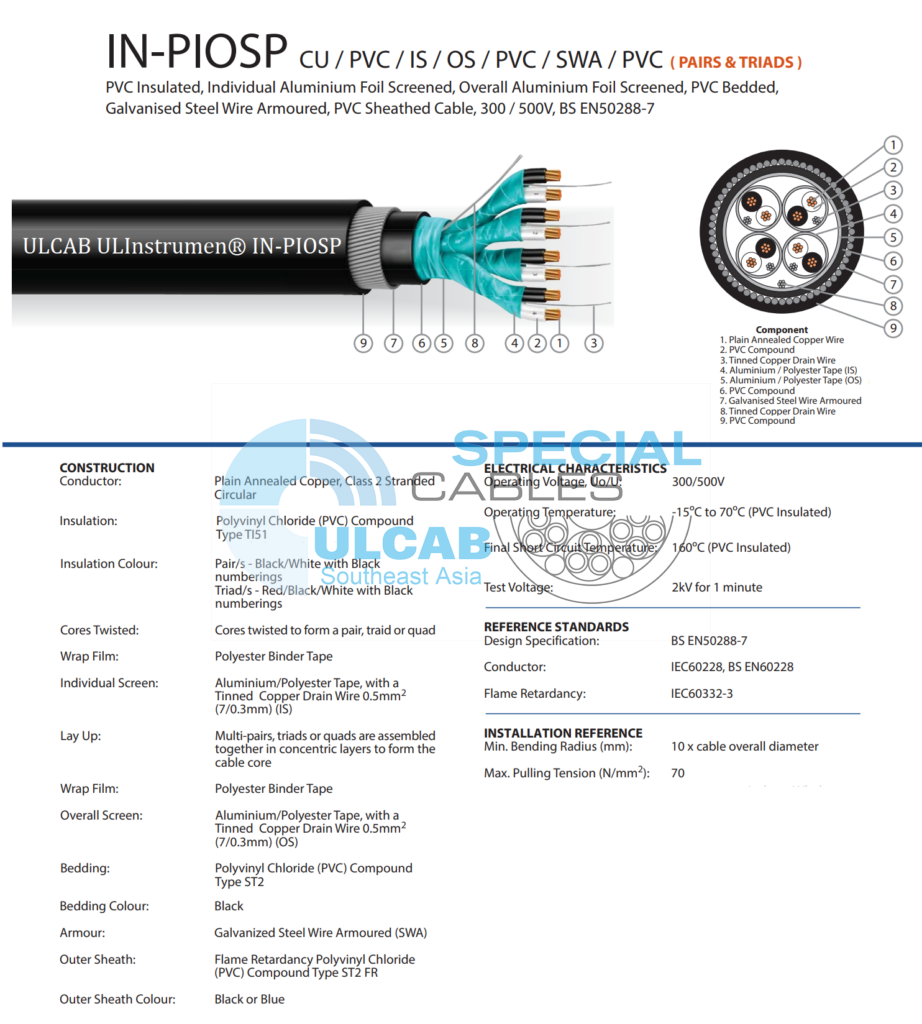

ULCAB ULInstrumen® IN-PIOSP CU / PVC / IS / OS / PVC / SWA / PVC ( PAIRS & TRIADS )
PVC Insulated, Individual Aluminium Foil Screened, Overall Aluminium Foil Screened, PVC Bedded, Galvanised Steel Wire Armoured, PVC Sheathed Cable, 300 / 500V, BS EN50288-7
Cáp đo lường phù hợp trong môi trường công nghiệp: nhà máy điện, dầu khí công nghiệp, công nghiệp hóa dầu, kỹ thuật nhà máy và xây dựng. Lắp đặt trong nhà và ngoài trời trong điều kiện khô ráo hoặc ẩm ướt, cho cả lắp cố định và lắp di động. Cáp có thể được sử dụng trong máng cáp hoặc ứng dụng chôn trực tiếp. Chỉ sử dụng ngoài trời với khả năng chống tia UV, xem xét phạm vi nhiệt độ. Vỏ màu Đen hoặc Xanh Dương. Vỏ màu xanh dành cho các mạch điện có độ an toàn cao. Được khuyến nghị cho môi trường EMC.
EMC = Tương thích điện từ
CONSTRUCTION
Conductor: Plain Annealed Copper, Class 2 Stranded Circular
Insulation: Polyvinyl Chloride (PVC) Compound Type TI51
Insulation Colour: Pair/s – Black/White with Black numberings
Triad/s – Red/Black/White with Black numberings
Cores Twisted: Cores twisted to form a pair, traid or quad
Wrap Film: Polyester Binder Tape
Individual Screen: Aluminium/Polyester Tape, with a Tinned Copper Drain Wire 0.5mm2 (7/0.3mm) (IS)
Lay Up: Multi-pairs, triads or quads are assembled together in concentric layers to form the cable core
Wrap Film: Polyester Binder Tape
Overall Screen: Aluminium/Polyester Tape, with a Tinned Copper Drain Wire 0.5mm2 (7/0.3mm) (OS)
Bedding: Polyvinyl Chloride (PVC) Compound Type ST2
Bedding Colour: Black
Armour: Galvanized Steel Wire Armoured (SWA)
Outer Sheath: Flame Retardancy Polyvinyl Chloride (PVC) Compound Type ST2 FR
Outer Sheath Colour: Black or Blue
ELECTRICAL CHARACTERISTICS
Operating Voltage, Uo/U: 300/500V
Operating Temperature: -15ºC to 70ºC (PVC Insulated)
Final Short Circuit Temperature: 160ºC (PVC Insulated)
Test Voltage: 2kV for 1 minute
REFERENCE STANDARDS
Design Specification: BS EN50288-7
Conductor: IEC60228, BS EN60228
Flame Retardancy: IEC60332-3
INSTALLATION REFERENCE
Min. Bending Radius (mm): 10 x cable overall diameter
Max. Pulling Tension (N/mm2): 70
Electrical Properties of Instrumentation Cables
Electrical Properties at 20ºC
