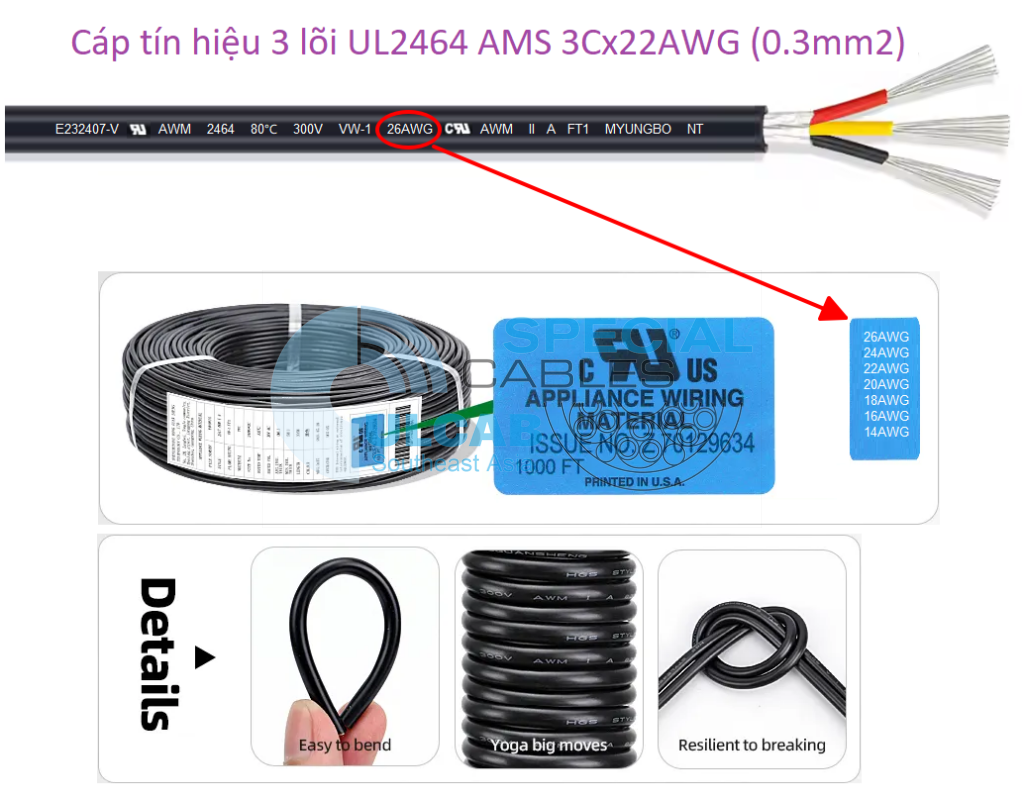

Cáp tín hiệu 3 lõi UL2464 3Cx22AWG (0.3mm2) 300V PVC VW-1 FT1 BLACK | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: MYUNGBO
Xuất Xứ: KOREA
Dây cáp tín hiệu điều khiển 3 lõi UL2464 3Cx22AWG được sử dụng lõi dẫn đồng ủ mạ thiếc (size 22AWG # 0.3mm2), cách điện PVC màu đỏ + đen + vàng, Chống nhiễu AL-Foil, vỏ ngoài PVC chống dầu, chống cháy VW-1 FT1, màu đen.
Đặc tính kỹ thuật chung của dây tín hiệu UL AWM 2464 (Multi-conductor Electronic Cable UL2464):
- Chủng loại: Dây điện tử 3 Core / Lõi / Sợi – 22AWG.
- Vật liệu vỏ ngoài (Sheath): PVC chịu nhiệt
- Vật liệu vỏ cách điện (Insulation): PVC, đánh dấu bằng nhiều mầu
- Chống nhiễu (Shield): lá nhôm AL-foil
- Vật liệu lõi dây (Conductor): Đồng mạ thiếc, Solid hoặc Stranded wire
- Điện áp định mức: 300 Vac
- Nhiệt độ định mức -10 to 80°C
- Cấp độ chống cháy: VW-1 FT1
- Kích thước dây có thể thiết kế (theo tiêu chuẩn): 22AWG Tin-coated annealed copper
- Standard UL Subject 758 / UL Standard 1581
- Tuân thủ hạn chế về các chất độc hại (RoHS)
- Wire cover color (optional): BLACK & GREY
Đánh dấu bề mặt
- E232407-V RU AWM 2464 80℃ 300V VW-1 22AWG cRU AWM II A FT1 MYUNGBO NT
Chi tiết thông số kỹ thuật Dây tín hiệu UL2464 80°C size từ 30AWG (~0.05 mm2) tới 16AWG (1.3 mm2)
| Conductors | Insulation | Shield | Jacket | Allowable Ampacity (A) |
||||
| Wire size: | Number of Core | No. & Dia of conductor | Material | Nominal Thickness (mm) |
Material | Nominal Thickness (mm) |
||
| AWG / mm2 | pcs | (pcs/mm) | ||||||
| Dây tín hiệu UL 2464 AMS 30AWG / 0.05 mm2 | 2C, 3C, 4C, 5C, 6C, 8C, 10C, 12C, 15C, 16C, 20C, 24C, 30C ~ 50 Core | 7 / 0.10 | Heat-resistance PVC or Applince material | 0.25 | AL/PS tape | Extruded PVC |
0.8 | 0.89~2.4 |
| Dây tín hiệu UL 2464 AMS 28AWG / 0.08 mm2 | 7 / 0.127 | 0.5~2.0 | ||||||
| Dây tín hiệu UL 2464 AMS 26AWG / 0.12 mm2 | 7 / 0.16 | 1.5~4.9 | ||||||
| Dây tín hiệu UL 2464 AMS 24AWG / 0.20 mm2 | 11 / 0.16 | 2.0~4.3 | ||||||
| Dây tín hiệu UL 2464 AMS 22AWG / 0.32 mm2 | 17 / 0.16 | 3.5~9 | ||||||
| Dây tín hiệu UL 2464 AMS 20AWG / 0.51 mm2 | 21 / 0.18 | 4.6~11 | ||||||
| Dây tín hiệu UL 2464 AMS 18AWG / 0.82 mm2 | 34 / 0.18 | 6.1~15 | ||||||
| Dây tín hiệu UL 2464 AMS 16AWG / 1.30 mm2 | 26 / 0.254 | 13~20 | ||||||
AWM UL 2464 AMS 16AWG; 18AWG; 20AWG; 22AWG; 24AWG; 26AWG 28AWG; 30AWG 80°C 300V VW-1
Phạm vi ứng dụng
- Thích hợp cho các thiết bị điện tử, bên trong và bên ngoài máy (như hệ thống máy tính văn phòng, máy ghi hình, máy X …)
- Cáp có thể được sử dụng cho đo đạc, phát hiện và kiểm soát. Sử dụng trong sản xuất máy công cụ, cài đặt thiết bị, nhà máy điện, sưởi ấm và điều hòa không khí hệ thống, thiết bị lạnh, thiết bị tự động hóa văn phòng và hệ thống xử lý dữ liệu.
- Hệ thống quản lý âm thanh
- Điều khiển và quản lý tòa nhà (BMS).
- Cáp cho RS232C
- Có thể sử dụng nó như một cáp khay truyền thông.
- Cho phép thay thế cho UL13 CL3, CL3X.
- Cáp thiết bị điện được bảo vệ với UL và cUL ở 300V, 80°C. (Danh mục : DUZX, DUZX7, AVLV2, AVLV8)
