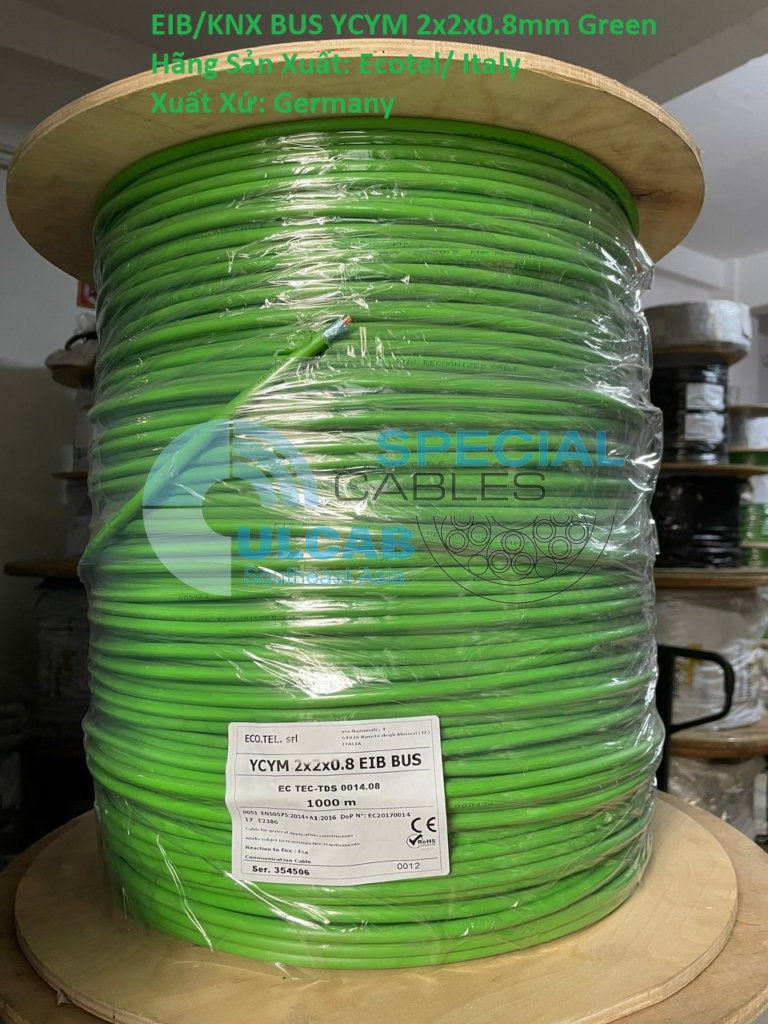

Cáp Tín Hiệu Ecotel EIB/KNX BUS YCYM 2x2x0.8mm, Vỏ Mầu Xanh Lá | Chính Hãng – Giá Tốt Nhất

Cáp Tín Hiệu Ecotel EIB/KNX BUS YCYM 2x2x0.8mm, Vỏ Mầu Xanh Lá | Chính Hãng – Giá Tốt Nhất

Hãng Sản Xuất: Ecotel

Xuất xứ: Italy/ Germany (Europe)

• BUS | FIELDBUS cables for building automation / Cáp FIELDBUS cho tự động hóa tòa nhà
• Để sử dụng trong nhà
• Sử dụng cho hệ thống EIB/KNX, trong lĩnh vực tự động hóa tòa nhà thông minh, biệt thự, chung cư cao cấp (ví dụ: thiết bị phát hiện chuyển động, chiếu sáng, sưởi ấm/điều hòa không khí/thông gió, hệ thống ghi thời gian, rèm, v.v.) cũng như cáp đo lường và điều khiển trong lắp đặt điện
• Cáp Ecotel EIB/KNX được thử nghiệm với điện áp thử nghiệm tăng lên (4 kV) Cáp có thể được đặt mà không hạn chế cáp nguồn bên cạnh hoặc chạm vào chúng.
• YCYM – mô tả tiêu chuẩn ở Đức cho cái gọi là cáp EIB/KNX với thử nghiệm điện áp cao 4kV và tương ứng với loại của chúng tôi: EIB/KNX BUS (St)-PVC
• Che chắn tuân thủ EMC
• Tuân thủ RoHS // LABS-/không chứa silicone (trong quá trình sản xuất)
• Vật liệu dây dẫn: dây đồng trần Ø 0,8 mm (Solid)
• Chống nhiễu Alu-lamin. lá polyester, với dây thoát nhiễu tinned drain wire
• Vỏ bọc bên ngoài: PVC tương ứng. (Mầu Xanh lục RAL 6018 (GN))
• Điện áp định mức: 350 V (không dùng cho mục đích điện áp cao)
• Kiểm tra điện áp: Lõi/vỏ bọc: 4 kV
• Chất chống cháy acc. theo tiêu chuẩn DIN VDE 0472 Teil 804, Prüfart B
• Điều hành. nhiệt độ. cố định tối thiểu/tối đa: – 30°C / +80°C

Dây cáp tín hiệu và điều khiển Ecotel EIB/KNX BUS 75 Ohm được sử dụng Vật liệu dây dẫn: dây đồng trần (solid) 0.80 mm Ø (tương đương 0.5 mm2 ), Cách điện lõi: PVC, 0.4 mm, các lõi mầu Đỏ, đen, trắng, vàng, Tấm chắn chống nhiễu tổng thể Lá nhôm nhiều lớp + dây thoát nhiễu bằng đồng mạ thiếc 0.4 mm Ø , Vỏ ngoài PVC mầu xanh lá cây RAL 6018.

Sử dụng cáp

như một bus cable cho các hệ thống EIB/KNX, trong lĩnh vực tự động hóa tòa nhà thông minh (ví dụ: thiết bị phát hiện chuyển động, chiếu sáng, sưởi ấm/điều hòa không khí/thông gió, hệ thống ghi thời gian, rèm, v.v.) cũng như cáp đo lường và điều khiển trong lắp đặt điện.
Thích hợp để lắp đặt cố định trên và dưới lớp thạch cao, trong đường ống và ống dẫn cáp, trong phòng khô, ẩm và ướt nhưng không được sử dụng ngoài trời nếu không có lớp chống tia cực tím.

• Tiêu chuẩn theo KNX-Spec.: EN 50090-2-1 & EN 50090-2-2
• Phản ứng với lửa: IEC 60332-1, IEC 61034-2, IEC 60754-1/2

CẤU TẠO CÁP Ecotel EIB/KNX BUS YCYM

Conductor
Material: Soft annealed copper wire
Diameter : 0.8 mm
Insulation
PVC Material Yl1
Thickness (Nominal) 0.4 mm
Stranding Quad
Quad Colour Code
a-wire Pair 1 Red
b-wire Pair 1 Black
a-wire Pair 2 White
b-wire Pair 2 Yellow
Core wrapping Plastic tape
Screen Laminated Aluminium/plastic tape
Drain wire Tinned copper wire, 0.4 mm 
Sheath
PVC Material YM1
Thickness (Nominal) 1.0 mm
Cable diameter (Nom.) 5.7 mm
Cable weight (Nom.) 51 kg/km
Sheath colour Green (RAL 6018)
Marking EIB BUS 2X2X0,8

THÔNG SỐ KỸ THUẬT Ecotel EIB/KNX BUS YCYM

Electrical Characteristics

Nominal Voltage Uo /U: 250/250 V (Eff.)
Working Voltage max.: 350 V
Voltage test
wire/wire 1 kV, 5 min
wire/screen 1 kV, 5 min
high voltage withstand (sheath to H2O): 4 Kv
Insulation resistance min.: 100 MΩ x 1km

Transmission Characteristics

Conductor resistance at 20°C max. : 73.2 /km
Mutual capacitance
at 800 Hz max. : 100 nF/km
Capacitance unbalance
at 800 Hz max. : 300 pF/100m
Characteristic Impedance | Z | : see Table 1
Attenuation : see Table 1
Near end crosstalk (NEXT) : see Table 1

Other characteristics
Mechanical/thermal characteristics according to DIN VDE 0472
Fire test according to DIN VDE 0472 Teil 804, Prüfart B

Table 1 – Typical Value for YCYM 2x2x0.8 EIB BUS
