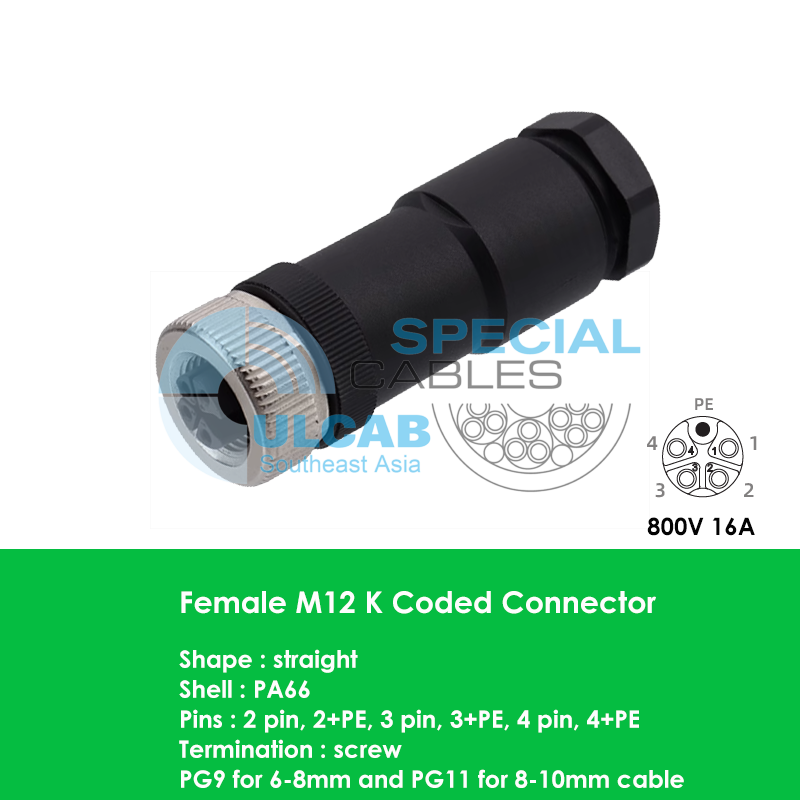

Mô tả về Đầu nối M12 K-Code Female
Đầu nối M12 K-Code Female có thể đấu dây tại hiện trường là đầu nối nguồn được làm bằng vỏ PA66, cung cấp điện áp định mức AC 800V và dòng điện định mức 16A.
Đầu nối có sẵn cho 2 chân, 2+PE, 3 chân, 3+PE, 4 chân, 4+PE, PE có nghĩa là chân nối đất, thông thường dài hơn nhiều so với các chân khác để đảm bảo kết nối an toàn.
Đầu nối M12 K-Code Female có thể đấu dây tại hiện trường là loại đầu nối vít, hỗ trợ đường kính cáp 6-8mm theo PG9 và 8-10mm theo PG11.
Chi tiết về đầu nối M12 K-Code Female
Part Number :
- M12-S2K-PLA-P9 : order code 120134-2K000000 , M12 K code 2 pin , straight , female , PG9 cable locking nut for 6-8mm cable OD
- M12-S2PK-PLA-P9 : order code 120134-2PK000000 , M12 K code 2 pin and PE , straight , female , PG9 cable locking nut for 6-8mm cable OD
- M12-S3PK-PLA-P9 : order code 120134-3PK000000 , M12 K code 3 pin and PE , straight , female , PG9 cable locking nut for 6-8mm cable OD
- M12-S4PK-PLA-P9 : order code 120134-4PK000000 , M12 K code 4 pin and PE , straight , female , PG9 cable locking nut for 6-8mm cable OD
- M12-S2K-PLA-P11 : order code 120135-2K000000 , M12 K code 2 pin , straight , female , PG11 cable locking nut for 8-10mm cable OD
- M12-S2PK-PLA-P11 : order code 120135-2PK000000 , M12 K code 2 pin and PE , straight , female , PG11 cable locking nut for 8-10mm cable OD
- M12-S3PK-PLA-P11 : order code 120135-3PK000000 , M12 K code 3 pin and PE , straight , female , PG11 cable locking nut for 8-10mm cable OD
- M12-S4PK-PLA-P11 : order code 120135-4PK000000 , M12 K code 4 pin and PE , straight , female , PG11 cable locking nut for 8-10mm cable OD
The P9 stands for PG9 locking nut , P11 stands for PG11 locking nut .
M12 K code male straight , male right angle , female right angle field wireable connectors are available .
M12 K code male straight , male right angle , female right angle field wireable connectors are available .
Technical Parameter :
- Product Name : K coded M12 field wireable
- Orientation : straight
- Coding type : K coded
- Gender : female
- Pin Number : 2 pin , 3 pin , 3+PE , 4 pin , 4+PE
- Termination : screw
- Shell Material : PA66
- Cable OD : PG9 for 6-8mm diameter , PG11 for 8-10mm diameter
- Contact Material : Copper gold-plated
- Sealing Material : NBR
- Insulator Material : PVC / TPU
- Applicable Temperature : -25℃ ~ +80℃
- Rated voltage : AC/DC 800V
- Rated current : 16A
- Insulation Impedance : ≥100MΩ
- Contact Impedance : ≤5mΩ
- Durability : ≥500 cycles
- Waterproof Level : IP67
- Execution Standard : IEC 61076-2-101 Industry 4.0 agreement, NEMA2000 standard
Product Number And Dimension
M12 K Code Connector Pinout And Electrical Parameter
M12 K Coded Connector Color Code And Wiring Diagram
