Đầu Nối Cảm Biến CAZN Male M12 K-Code Connector | Chính hãng – giá tốt nhất

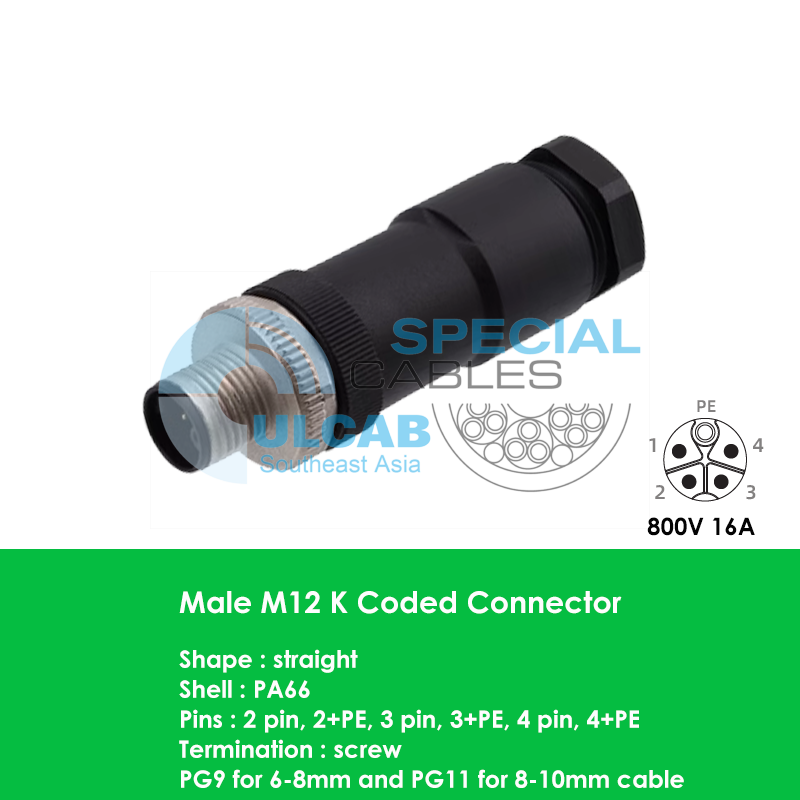

Đầu nối mã K M12 có thể đấu dây tại hiện trường là đầu đực, hướng thẳng, được làm bằng vỏ PA66, cung cấp điện áp định mức AC 800V và dòng điện định mức 16A.
Đầu nối có sẵn cho 2 chân, 2+PE, 3 chân, 3+PE, 4 chân, 4+PE, PE có nghĩa là chân nối đất, thông thường dài hơn nhiều so với các chân khác để đảm bảo kết nối an toàn.
Đầu nối đực M12 K loại có thể đấu dây tại hiện trường là loại đầu nối vít, hỗ trợ đường kính cáp 6-8mm bằng PG9 và 8-10mm bằng đai ốc khóa cáp PG11.
Đầu nối M12 mã K tương thích với các thương hiệu quốc tế.
Male K Code M12 Connector Field Wireable Details
Part Number :
- M12-P2K-PLA-P9 : order code 120136-2K000000 , M12 K code 2 pin , straight , male , PG9 cable locking nut for 6-8mm cable OD
- M12-P2PK-PLA-P9 : order code 120136-2PK000000 , M12 K code 2 pin and PE , straight , male , PG9 cable locking nut for 6-8mm cable OD
- M12-P3PK-PLA-P9 : order code 120136-3PK000000 , M12 K code 3 pin and PE , straight , male , PG9 cable locking nut for 6-8mm cable OD
- M12-P4PK-PLA-P9 : order code 120136-4PK000000 , M12 K code 4 pin and PE , straight , male , PG9 cable locking nut for 6-8mm cable OD
- M12-P2K-PLA-P11 : order code 120137-2K000000 , M12 K code 2 pin , straight , male , PG11 cable locking nut for 8-10mm cable OD
- M12-P2PK-PLA-P11 : order code 120137-2PK000000 , M12 K code 2 pin and PE , straight , male , PG11 cable locking nut for 8-10mm cable OD
- M12-P3PK-PLA-P11 : order code 120137-3PK000000 , M12 K code 3 pin and PE , straight , male , PG11 cable locking nut for 8-10mm cable OD
- M12-P4PK-PLA-P11 : order code 120137-4PK000000 , M12 K code 4 pin and PE , straight , male , PG11 cable locking nut for 8-10mm cable OD
The P9 stands for PG9 locking nut , P11 stands for PG11 locking nut .
M12 K code female straight , male right angle , female right angle field wireable connectors are available .
M12 K code female straight , male right angle , female right angle field wireable connectors are available .
Technical Parameter:
- Type : power M12 field wireable connector
- Shape : straight
- Coding type : K coded
- Gender : male
- Pin Number : 2 pin , 3 pin , 3+PE , 4 pin , 4+PE
- Termination : screw
- Shell Material : PA66
- Contact Material : Copper gold-plated
- Sealing Material : NBR
- Insulator Material : PVC / TPU
- Applicable Temperature : -25℃ ~ +80℃
- Rated voltage : AC/DC 800V
- Rated current : 16A
- Insulation Impedance : ≥100MΩ
- Contact Impedance : ≤5mΩ
- Durability : ≥500 cycles
- Molding Material : TPU/PVC
- Waterproof Level : IP67
- Execution Standard : IEC 61076-2-101 Industry 4.0 agreement, NEMA2000 standard
Product Number And Dimension
Pinout And Electrical Parameter
M12 K Coded Connector Color Code And Wiring Diagram
