Đầu Nối Cảm Biến CAZN Female M12 K-Code Right Angle Connector | Chính hãng – giá tốt nhất
Đầu nối M12 mã K Female là đầu nối nguồn cung cấp điện áp định mức AC 800V và dòng điện định mức 16A.
Đầu nối có sẵn cho 2 chân, 2+PE, 3 chân, 3+PE, 4 chân, 4+PE, PE có nghĩa là chân nối đất, thông thường dài hơn nhiều so với các chân khác để đảm bảo kết nối an toàn.
Đầu nối mã hóa K M12 Female có thể đấu dây tại hiện trường là loại đầu nối vít, vỏ PA66, hỗ trợ cáp có đường kính 6-8mm bằng PG9.
Đầu nối dây điện M12 mã K góc vuông tương thích với các thương hiệu quốc tế.

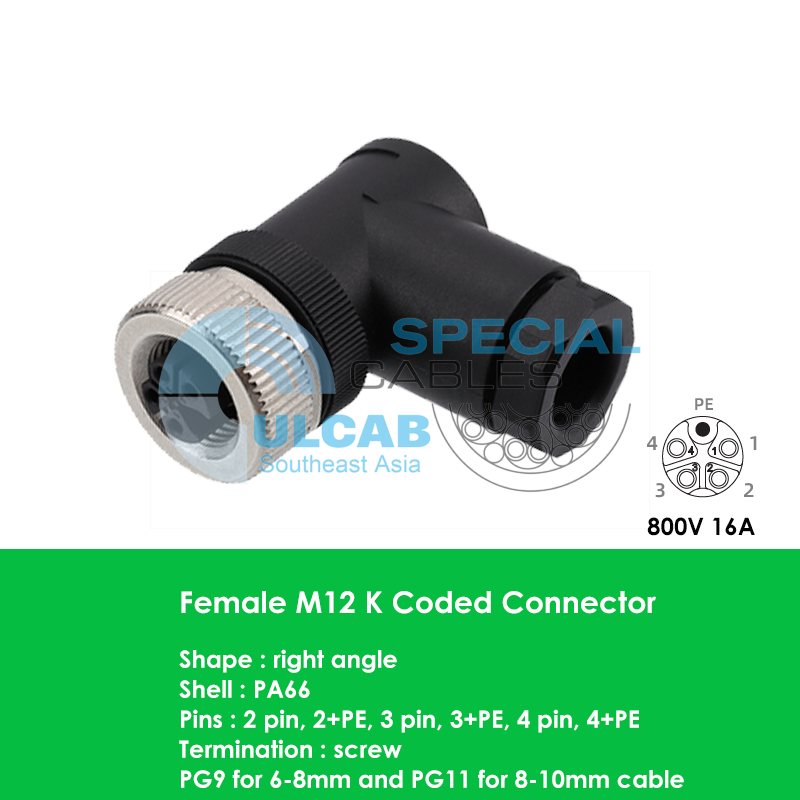

Female M12 K Coded Right Angle Field Wireable Connector Details
Part Number :
- M12-S2K-PWD-P9 : order code 120138-2K000000 , M12 K code 2 pin , right angle , female , PG9 cable locking nut for 6-8mm cable OD
- M12-S2PK-PWD-P9 : order code 120138-2PK000000 , M12 K code 2 pin and PE , right angle , female , PG9 cable locking nut for 6-8mm cable OD
- M12-S3PK-PWD-P9 : order code 120138-3PK000000 , M12 K code 3 pin and PE , right angle , female , PG9 cable locking nut for 6-8mm cable OD
- M12-S4PK-PWD-P9 : order code 120138-4PK000000 , M12 K code 4 pin and PE , right angle , female , PG9 cable locking nut for 6-8mm cable OD
M12 K code male straight , male right angle , female straight field wireable connectors are available .
Technical Parameter:
- Type : M12 K coded field wireable connector
- Shape : right angle
- Coding type : K coded
- Gender : female
- Pin Number : 2 pin , 3 pin , 3+PE , 4 pin , 4+PE
- Termination : screw
- Shell Material : PA66
- Contact Material : Copper gold-plated
- Sealing Material : NBR
- Insulator Material : PVC / TPU
- Applicable Temperature : -25℃ ~ +80℃
- Rated voltage : AC/DC 800V
- Rated current : 16A
- Insulation Impedance : ≥100MΩ
- Contact Impedance : ≤5mΩ
- Durability : ≥500 cycles
- Molding Material : TPU/PVC
- Waterproof Level : IP67
- Execution Standard : IEC 61076-2-101 Industry 4.0 agreement, NEMA2000 standard
Drawing And Dimension
M12 K Code Pinout And Electrical Parameter
M12 K Coded Connector Color Code And Wiring Diagram
