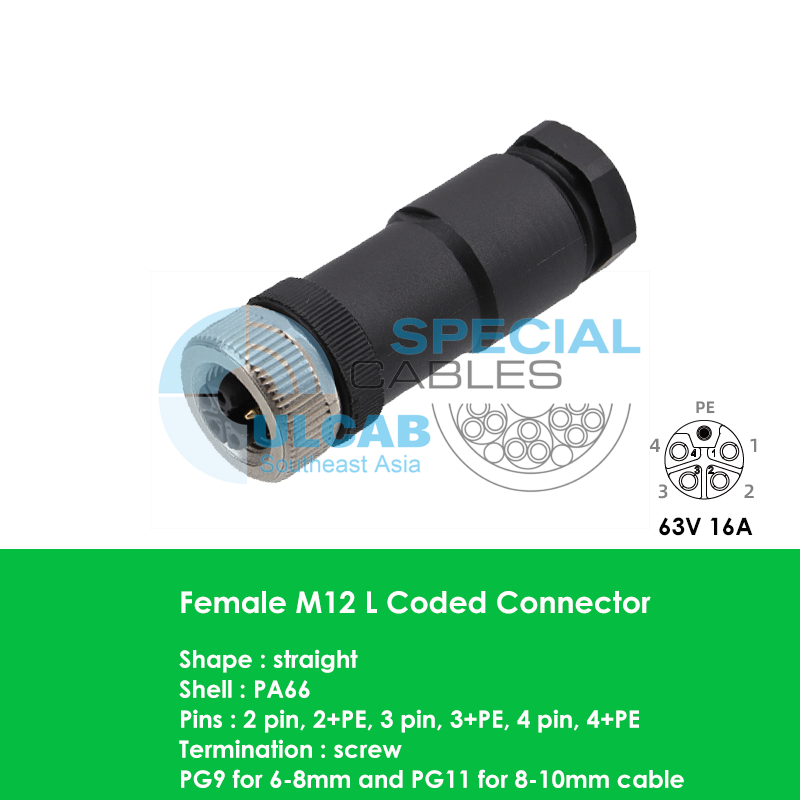

Đầu Nối Cảm Biến CAZN Female M12 L Code Straight Connector | Chính hãng – giá tốt nhất

Đầu Nối Cảm Biến CAZN Female M12 L Code Straight Connector | Chính hãng – giá tốt nhất

Đầu nối là đầu nối nguồn DC được làm bằng vỏ PA66, cung cấp điện áp định mức DC 63V và dòng điện định mức 16A.

Đầu nối có sẵn cho 2 chân, 2+PE, 3 chân, 3+PE, 4 chân, 4+PE, PE có nghĩa là chân nối đất, thông thường dài hơn nhiều so với các chân khác để đảm bảo kết nối an toàn.

Đầu nối mã L M12 có thể đấu nối tại hiện trường được thiết kế dạng vít, hỗ trợ cáp có đường kính 6-8mm đối với PG9 và 8-10mm đối với PG11.

Part Number :

• M12-S4FL-PLA-P9 : order code 120134-4FL , M12 4 pin with PE , L code field wireable connector , female , with PG9 cable locking nut for 6-8mm OD cable
• M12-S3FL-PLA-P9 : order code 120134-3FL , L code M12 3 pin with PE , field wireable connector , female , with PG9 cable locking nut for 6-8mm OD cable
• M12-S2FL-PLA-P9 : order code 120134-2FL , M12 2 pin with PE , L coded field wireable connector , female , with PG9 cable locking nut for 6-8mm OD cable
• M12-S4FL-PLA-P11 : order code 120135-4FL , M12 4 pin with PE , L code field wireable connector , female , with PG11 cable locking nut for 8-10mm OD cable
• M12-S3FL-PLA-P11 : order code 120135-3FL , L code M12 3 pin with PE , field wireable connector , female , with PG11 cable locking nut for 8-10mm OD cable
• M12-S2FL-PLA-P11 : order code 120135-2FL , M12 2 pin with PE , L coded field wireable connector , female , with PG11 cable locking nut for 8-10mm OD cable

M12 L code male straight , male right angle , female right angle , field wireable connectors are available .

Technical Parameter :

• Product name : L coded M12 field wireable connector
• Orientation : Straight
• Coding type : L coded
• Gender : female
• Pin Number : 2 pin , 3 pin , 3+PE , 4 pin , 4+PE
• Termination : screw
• Shell Material : PA66
• Contact Material : Copper gold-plated
• Sealing Material : NBR

• Insulator Material : PVC / TPU

• Applicable Temperature : -25℃ ~ +80℃

• Rated voltage : AC/DC 63V
• Rated current : 16A
• Insulation Impedance : ≥100MΩ

• Contact Impedance : ≤5mΩ

• Durability : ≥500 cycles

• Molding Material : TPU/PVC

• Waterproof Level : IP67

• Cable limit : PG9 for 6-8mm cable OD , PG11 for 8-10mm cable OD
• Execution Standard : IEC 61076-2-101  Industry 4.0 agreement, NEMA2000 standard

Drawing And Dimension

M12 L Code Connector Pinout , Coding Chart And Electrical Parameter

M12 L Coded Connector Color Code And Wiring Diagram
