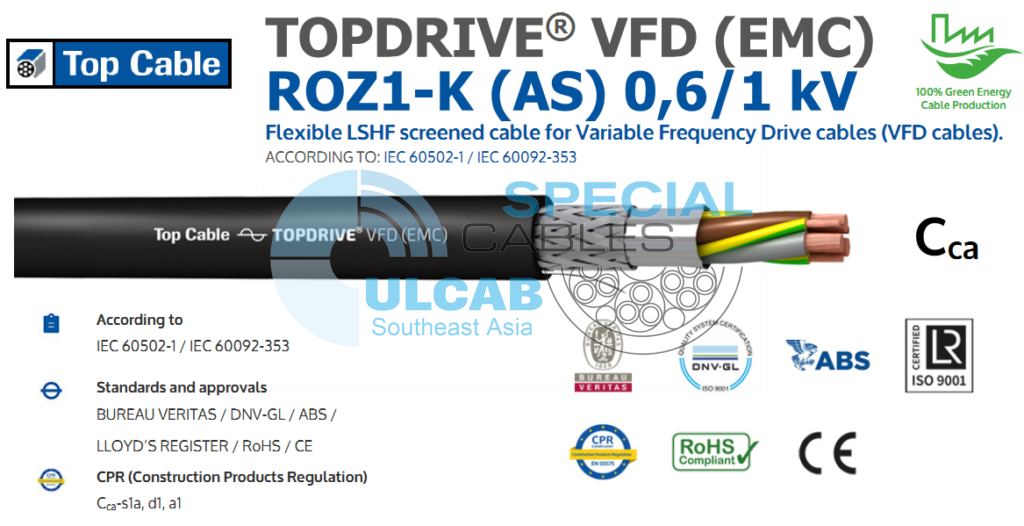

Dây Cáp Motor TOP CABLE TOPDRIVE VFD (EMC) ROZ1-K (AS) 0,6/1 kV | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: TOP CABLE
Xuẩt xứ, Sản xuất tại: Spain
Dây cáp điện Motor TOP CABLE TOPDRIVE VFD (EMC) ROZ1-K (AS) được sử dụng dây dẫn bằng đồng ủ điện phân, loại 5 (mềm dẻo), theo tiêu chuẩn EN 60228 và IEC 60228. Dây dẫn bảo vệ: Dây dẫn đất được chia thành ba dây dẫn; tiết diện tương đương xấp xỉ bằng 50% tiết diện của dây dẫn pha. Đối với cáp 4G, dây dẫn đất có cùng tiết diện với dây dẫn pha. Cách nhiệt: Loại polyethylene liên kết ngang HF XLPE 90ºC theo IEC 60092-360. Nhận dạng tiêu chuẩn của dây dẫn cách điện như sau: 3 x + 3 G Xám + Nâu + Đen + Xanh lá/vàng (3 G) (từ 6mm 2 trở lên), 4 G Xám + Nâu + Đen + Xanh lá /vàng (tối đa 4 mm 2 ) . Lắp ráp lõi: Đối với cáp 3 x + 3 G, ba dây dẫn pha được đi cáp xoắn ốc với ba dây dẫn bảo vệ được phân bổ trong các khoảng hở. Đối với cáp 4 G, ba dây dẫn pha và dây dẫn bảo vệ được đi cáp xoắn ốc. Chống nhiễu Armoured: Màn chắn băng nhôm-polyester, được đặt xoắn ốc trên các dây dẫn cách điện. Trên băng có một màn chắn bện đồng thiếc. Băng và bện hoạt động như một màn chắn kép để cắt bỏ mọi nhiễu điện từ, với tổng tiết diện tối thiểu là 10% của dây dẫn pha, đảm bảo phạm vi che chắn toàn bộ. Vỏ ngoài bằng polyolefin LSHF loại SHF1 theo tiêu chuẩn IEC 60092-360. màu đen. Dây xé cho phép bạn xé vỏ ngoài mà không làm hỏng chống nhiễu.
Flexible EMC LSZH screened cable for Variable Frequency Drive motors (VFD cables) and installation on ships and vessels.
TOPDRIVE VFD (EMC) ROZ1-K (AS) 0,6/1kV cable has been specially designed for Variable Frequency Drive Motors and installations where it is necessary to limit the effects of electromagnetic interference (EMI). This is a flexible cable for fixed installations, for variable speed motors or pumps.
TOPDRIVE VFD (EMC) ROZ1-K (AS) cable performance
Electrical performance
LOW VOLTAGE 0,6/1 kV
Standard
IEC 60502-1 / IEC 60092-353
Approvals
BUREAU VERITAS / DNV-GL / ABS / LLOYD’S REGISTER / RoHS / CE / UKCA
CPR Construction Product Regulation
Cca – s1a, d1, a1
Thermal performance
Maximum conductor temperature: 90ºC.
Maximum short-circuit temperature: 250ºC (max. 5 s).
Minimum service temperature: -40ºC (fixed and protected installations).
Fire performance
Flame non-propagation based on EN 60332-1 and IEC 60332-1.
Fire non-propagation based on EN 60332-3/IEC 60332-3 and EN 50399.
Reaction to fire CPR: Cca – s1a, d1, a1 , according to EN 50575.
LSHF (Low Smoke Halogen Free) according to EN 60754-1 and IEC 60754-1.
Low smoke emission based on EN 61034 and IEC 61034.
Light transmittance > 80%
Low corrosive gases emission based on EN 60754-2 and IEC 60754-2.
Mechanical performance
Minimum bending radius: x10 cable diameter.
Impact resistance: AG2 Medium severity.
Environmental performance
Chemical & Oil resistance: Acceptable.
UV resistant based on EN 50618.
Water resistance: AD5 Jets.
Other
Meter by meter marking.
Ripcord.
Electric fields resistant.
Installation conditions
Open Air.
Buried.
In conduit.
Applications
Industrial use.
Variable Frequency Drive (VFD).
Electromagnetic protection.
TOPDRIVE® VFD (EMC) ROZ1-K (AS) cable design
Conductor
Electrolytic annealed copper conductor, class 5 (flexible), according to EN 60228 and IEC 60228.
Protective Conductor
The ground conductor is divided into three conductors; the equivalent cross-section is approximately 50% of the section of the phase conductor. For 4G cables, ground conductor has the same cross-section as the phase conductors.
Insulation
Cross-linked polyethylene type HF XLPE 90ºC according to IEC 60092-360. The standard identification of insulated conductors is the following:
3 x + 3 G Grey + Brown + Black +Green/yellow (3 G) (from 6mm2 onwards)
4 G Grey + Brown + Black + Green/yellow (up to 4 mm2)
Assembly of cores
For 3 x + 3 G cables, the three phase conductors are cabled helically with the three protective conductors distributed in the interstices. For 4 G cables, the three phase conductors and protection conductor are cabled helically.
Screen
Aluminium-polyester tape screen, helically placed over the insulated conductors. Over the tape there is a tinned copper braid screen. The tape and the braid act as a double screen to cut out all of the electromagnetic interference, with a minimum total section of 10% of the phase conductor, ensuring a total shielding coverage.
Outer sheath
Polyolefin LSHF outer sheath type SHF1 according to IEC 60092-360. black color. The ripcord allows you to tear the outer sheath without damaging the screen.
