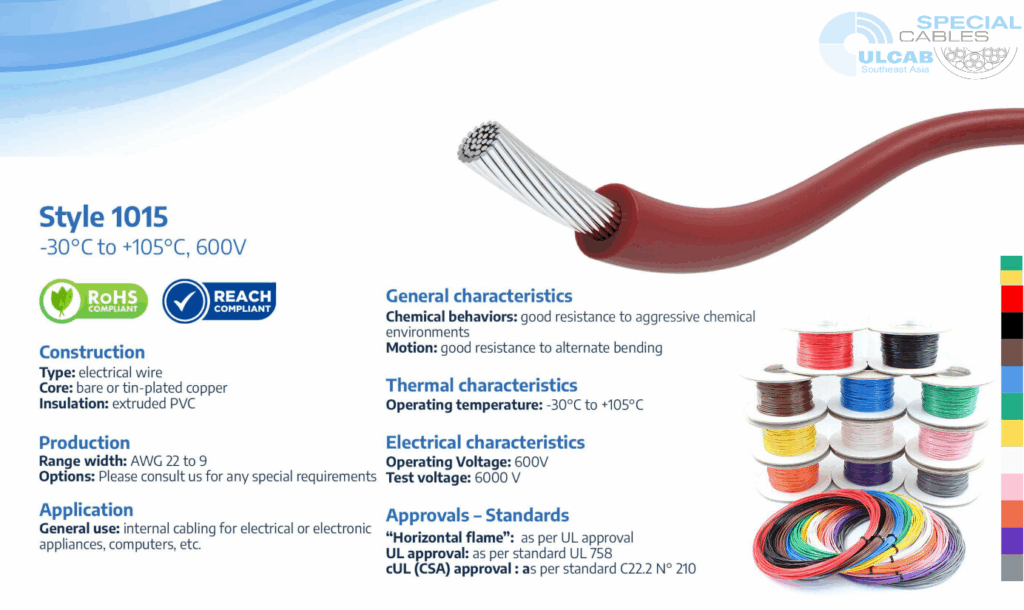

Dây cáp điện và điều khiển tín hiệu Single Core UL1015 được sử dụng Dây dẫn đồng ủ mạ thiếc, mềm, CLASS 5. (size 30AWG, 28AWG, 26AWG, 24AWG, 22AWG, 20AWG, 18AWG, 16AWG, 14AWG, 12AWG, 10AWG, 8AWG, 6AWG, 4AWG, 2AWG), vỏ ngoài PVC Vượt qua thử nghiệm ngọn lửa UL VW-1 & CUL FT1, Chịu được axit, dầu, kiềm, độ ẩm và nấm. Màu sắc: đen (Black), xanh dương (Blue), nâu (Brown), xám (Grey), hồng (Pink), đỏ (Red), xanh nhạt (light blue), tím (Violet), trắng (White), vàng (Yellow), xanh lá cây (Green), vàng/xanh lá cây (Green/Yellow), cam (Orange).
UL 1015 20 AWG tuân thủ tiêu chuẩn UL (Underwriters Laboratories) 1015 và có kích thước ruột dẫn là 20 AWG (American Wire Gauge) .
🔌 Thông số kỹ thuật dây UL 1015
-
Tiêu chuẩn : UL 1015 (được quản lý bởi Underwriters Laboratories)
-
Điện áp định mức : 600V
-
Xếp hạng nhiệt độ : 105°C (221°F)
-
Vật liệu cách điện : PVC (Polyvinyl Clorua)
-
Vật liệu dẫn điện : Đồng xoắn hoặc đồng thiếc nguyên khối
-
Ứng dụng : Thường được sử dụng trong hệ thống dây điện bên trong của các thiết bị, thiết bị điện tử và bảng điều khiển
📏 20 AWG (Cỡ dây Mỹ)
-
Đường kính dây dẫn : ~0,032 inch (0,812 mm)
-
Diện tích mặt cắt ngang : ~0,52 mm²
-
Dòng điện định mức điển hình : Khoảng 5 ampe (thay đổi tùy theo cách điện và môi trường)
-
Xoắn (Điển hình cho UL 1015): 10 sợi 30 AWG (để linh hoạt)
✅ Các tính năng tiêu biểu
-
Linh hoạt (nếu bị mắc kẹt)
-
Chống cháy
-
Chống dầu, hóa chất và độ ẩm
-
Được sử dụng trong bảng điều khiển công nghiệp, ô tô và hệ thống dây điện thiết bị nội bộ
| Style & CUL Type | Conductor | Insulation Thickness |
Overall Diameter (Approx) |
Standard Put-Up | Conductor Resistance at 20°C |
||
| No./mm | mm | mm | ft/coil | M/coil | ohm/km | ||
| UL 1015 CUL (TEW) (Stranded) |
30AWG | 7/0.102 | 0.76 | 1.85 | 2000 | 610 | 381.00 |
| 28AWG | 7/0.127 | 1.90 | 2000 | 610 | 239.00 | ||
| 26AWG | 7/0.160 | 2.05 | 2000 | 610 | 150.00 | ||
| 24AWG | 11/0.160 | 2.20 | 2000 | 610 | 94.20 | ||
| 22AWG | 17/0.160 | 2.40 | 2000 | 610 | 59.40 | ||
| 20AWG | 21/0.180 | 2.55 | 2000 | 610 | 36.70 | ||
| 18AWG | 34/0.180 | 2.80 | 2000 | 610 | 23.20 | ||
| 16AWG | 26/0.253 | 3.10 | 2000 | 610 | 14.60 | ||
| 14AWG | 41/0.253 | 3.50 | 1000 | 305 | 8.96 | ||
| 12AWG | 65/0.253 | 3.90 | 1000 | 305 | 5.64 | ||
| 10AWG | 105/0.253 | 5.10 | 1000 | 305 | 3.54 | ||
| 8AWG | 165/0.253 | 1.25 | 7.40 | 305 | 100 | 2.23 | |
| 6AWG | 266/0.253 | 1.55 | 8.90 | 305 | 100 | 1.40 | |
| 4AWG | 420/0.253 | 10.50 | 305 | 100 | 0.88 | ||
| UL 1015 CUL (TEW) (OS-1) |
22AWG | 7/0.254 | 0.76 | 2.38 | 2000 | 610 | 59.40 |
| 20AWG | 7/0.320 | 2.55 | 2000 | 610 | 36.70 | ||
| 18AWG | 7/0.440 | 2.80 | 2000 | 610 | 23.20 | ||
| UL 1015 CUL (TEW) (Solid) |
26AWG | 1/0.404 | 2.00 | 2000 | 610 | 143.00 | |
| 24AWG | 1/0.511 | 2.10 | 2000 | 610 | 89.30 | ||
| 22AWG | 1/0.643 | 2.25 | 2000 | 610 | 56.40 | ||
| 20AWG | 1/0.813 | 2.40 | 2000 | 610 | 35.20 | ||
| 18AWG | 1/1.024 | 2.65 | 2000 | 610 | 22.20 | ||
| 16AWG | 1/1.290 | 2.90 | 2000 | 610 | 14.00 | ||
| 14AWG | 1/1.630 | 3.25 | 2000 | 610 | 8.78 | ||
| 12AWG | 1/2.050 | 3.65 | 1000 | 305 | 5.53 | ||
| 10AWG | 1/2.588 | 4.20 | 1000 | 305 | 3.47 | ||
