Dây cáp điện đơn HGS CABLE AWM UL1007 80°C 300V VW-1 FT1 | Chính Hãng

Dây cáp điện đơn HGS CABLE AWM UL1007 80°C 300V VW-1 FT1 | Chính Hãng – Giá Tốt Nhất

Hãng sản xuất: HGS CABLE (SHENZHEN HONGGUANSHENG)

Xuất Xứ: CHINA (COCQ đầy đủ)

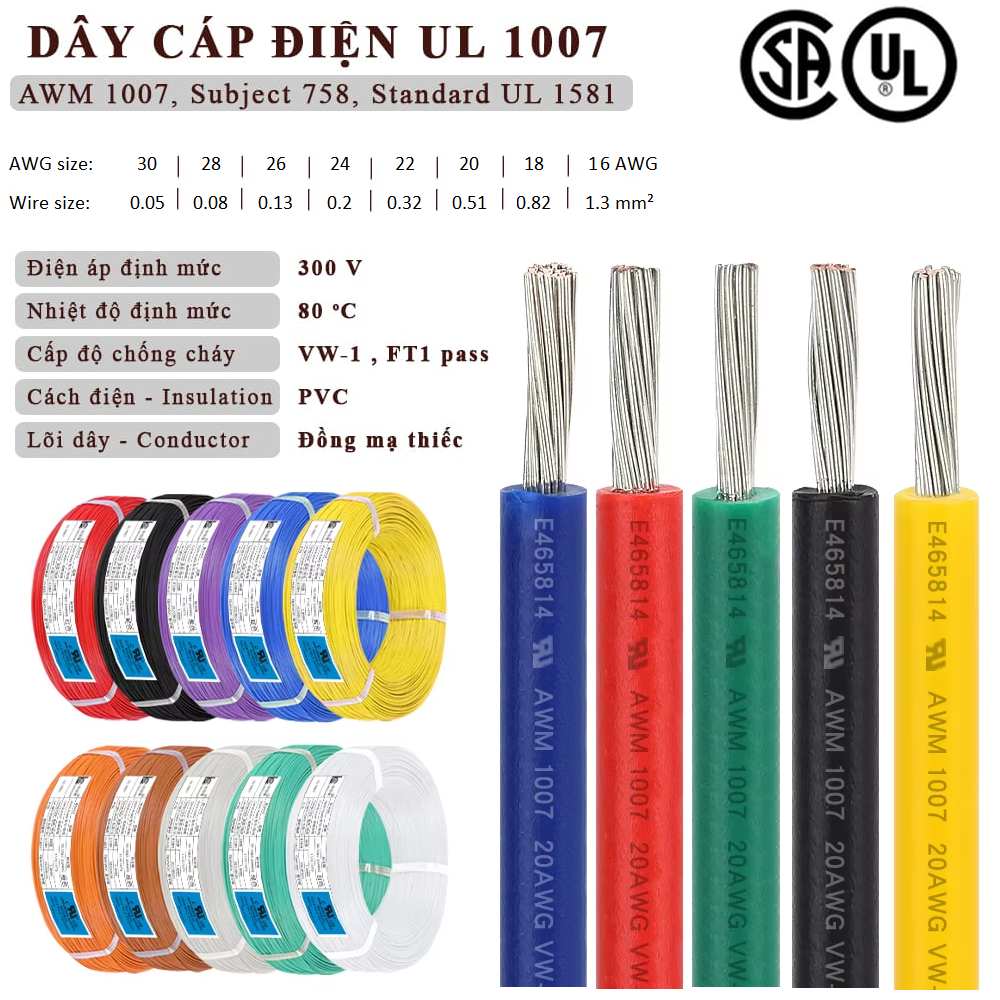

Dây cáp điện và điều khiển tín hiệu Single core HGS CABLE UL1007 đước sử dụng lõi dẫn đồng mạ thiếc có khả năng chống ăn mòn vượt trội và không bị oxy hóa ở nhiệt độ cao, với các size: 30AWG, 28AWG, 26AWG, 24AWG, 22AWG, 20AWG, 18AWG, 16AWG; cách điện vỏ ngoài PVC có khả năng chống dầu, axit, hóa chất tốt, chống cháy VW-1 FT1 với đánh dấu nhận biết các màu Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow.

Đặc tính kỹ thuật chung của dây điện UL AWM 1007 (Cable wire UL1007 CSA TEW)

Chủng loại: Dây điện đơn
Vật liệu vỏ cách điện (Insulation): PVC
Vật liệu lõi dây (Conductor): Đồng mạ thiếc
Điện áp định mức: 300 Vac
Nhiệt độ định mức 80°C
Cấp độ chống cháy: VW-1 FT1
Kích thước dây có thể thiết kế (theo tiêu chuẩn): 30 AWG – 16 AWG, Solid or Stranded
Wire color (options): Red, White, Black, Blue, Orange, Green, Brown, Grey, Yellow, Violet, Pink, Green/Yellow

Thông số kỹ thuật dây cáp điện tiêu chuẩn UL 1007 80°C 300V VW-1 (CSA TEW UL wire)

Chi tiết thông số kỹ thuật Dây điện UL1007 size từ 30AWG ~ 16AWG

Kích thước dây AWG/ mm2	Số lượng / đường kính lõi nhỏ (pcs/mm)	Đường kính ngoài lõi đồng (mm)	Độ dày lớp cách điện (mm)	Đường kính tổng (gồm vỏ cách điện) (mm)	Điện trở tối đa (Ω/km)	Dòng điện (A)
UL1007 30 AWG / 0.05 mm²	7 / 0.10TS	0.3	0.4	1.10	376.96	2.3
UL1007 28 AWG / 0.08 mm²	7 / 0.127TS	0.38	0.4	1.20	237.38	3.0
UL1007 26 AWG / 0.14 mm²	7 / 0.16TS	0.48	0.4	1.30	148.94	4.0
UL1007 24 AWG / 0.25 mm²	11 / 0.16TS	0.61	0.4	1.40	93.25	5.3
UL1007 22 AWG / 0.35 mm²	17 / 0.16TS	0.76	0.4	1.60	55.00	7.2
UL1007 20 AWG / 0.51 mm²	21 / 0.18TS	0.95	0.4	1.80	34.60	9.4
UL1007 18 AWG / 0.81 mm²	34 / 0.18TS	1.21	0.4	2.10	21.80	12.5
UL1007 16 AWG / 1.31 mm²	26 / 0.254TS	1.55	0.4	2.40	13.70	15.9

Các ứng dụng phổ biến của dây UL 1007 là gì?

Dây UL 1007 là loại dây điện tiêu chuẩn của Underwriters Laboratories (UL), thường được dùng trong các thiết bị điện tử và điện dân dụng nhờ đặc tính chịu nhiệt tốt, cách điện cao và linh hoạt. Dưới đây là các ứng dụng phổ biến nhất của dây UL 1007:

⚙️ 1. Dây dẫn trong thiết bị điện – điện tử

Dùng để nối mạch bên trong bo mạch (PCB), các thiết bị điện tử dân dụng, máy tính, tivi, máy in, loa, v.v.
Do dây nhỏ gọn, cách điện bằng PVC, chịu được điện áp 300V và nhiệt độ lên đến 80°C, nên phù hợp cho không gian hẹp trong thiết bị.

💡 2. Ứng dụng trong tủ điện và bảng điều khiển

Dây UL 1007 được dùng làm dây tín hiệu hoặc dây điều khiển trong tủ điện công nghiệp, bảng điều khiển, thiết bị tự động hóa.
Dễ thi công, bẻ cong, và có nhiều màu để phân biệt mạch.

🔌 3. Dây nối trong thiết bị gia dụng

Sử dụng trong đồ gia dụng nhỏ như quạt, máy pha cà phê, máy in, thiết bị chiếu sáng, và các dụng cụ cầm tay.
Nhờ có lớp vỏ PVC chịu nhiệt và chống mài mòn, dây hoạt động ổn định trong môi trường khô.

🔋 4. Dây nguồn tín hiệu điện áp thấp

Thường dùng trong mạch điện tử, bộ nguồn, bo điều khiển hay thiết bị cảm biến.
Phù hợp cho các ứng dụng nội bộ, không tiếp xúc trực tiếp môi trường khắc nghiệt.

🧰 5. Dây kết nối trong sản xuất thiết bị công nghiệp

Dùng để đi dây trong máy móc, robot, hệ thống tự động hóa, hoặc làm dây harness trong thiết bị điện.
