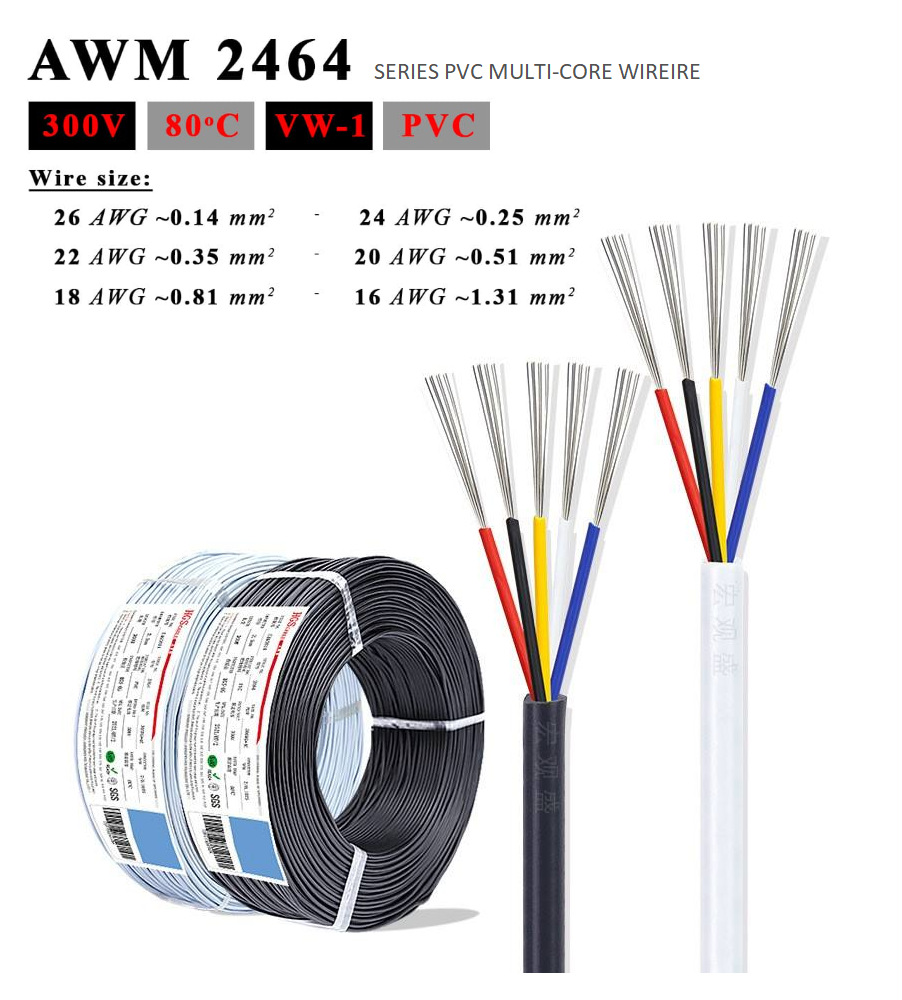

Dây cáp tín hiệu HGS CABLE AWM UL2464 80°C 300V VW-1 FT1 | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: HGS CABLE (SHENZHEN HONGGUANSHENG)
Xuất Xứ: CHINA (COCQ đầy đủ)
Dây cáp điện và điều khiển tín hiệu HGS CABLE UL2464 được sử dụng lõi dẫn đồng mạ thiếc có khả năng chống ăn mòn vượt trội và không bị oxy hóa ở nhiệt độ cao, với các size: 12AWG, 14AWG, 16AWG, 18AWG, 20AWG, 22AWG, 24AWG, 26AWG, 28AWG, 30AWG; cách điện: PVC chịu nhiệt; Vỏ ngoài PVC có khả năng chống dầu, axit, hóa chất tốt, chống cháy VW-1 FT1 (Màu vỏ Đen hoặc Xám).
⚙️Đặc tính kỹ thuật chung của dây điện UL AWM 2464 (MULTI-CORE WIREIRE UL2464 CSA TEW):
- Chủng loại: 2464 DÂY ĐA LÕI CÁCH ĐIỆN PVC
- Vật liệu vỏ ngoài (Sheath): PVC chịu nhiệt
- Vật liệu vỏ cách điện (Insulation): PVC, đánh dấu bằng nhiều mầu
- Vật liệu lõi dây (Conductor): Đồng mạ thiếc, Solid hoặc Stranded wire
- Điện áp định mức: 300 Vac
- Nhiệt độ định mức -20 to 80°C
- Cấp độ chống cháy: VW-1 FT1
- Kích thước dây có thể thiết kế (theo tiêu chuẩn): 30 AWG – 12AWG, Solid or Stranded or Tin-coated annealed copper
- Standard UL Subject 758 / UL Standard 1581
- Tuân thủ hạn chế về các chất độc hại (RoHS)
| Conductors | Insulation | Jacket | Allowable Ampacity (A) |
||||
| Wire size: | Number of Core | No. & Dia of conductor | Material | Nominal Thickness (mm) |
Material | Nominal Thickness (mm) |
|
| AWG / mm2 | pcs | (pcs/mm) | |||||
| Dây tín hiệu UL 2464 30AWG / 0.05 mm2 | 2C 3C 4C 5C 6C 7C 8C 10C 12C 15C 16C 20C 24C 30C ~ 50 Core |
7 / 0.10TS | Heat-resistance PVC or Applince material | 0.25 | Extruded PVC |
0.8 | 0.89~2.4 |
| Dây tín hiệu UL 2464 28AWG / 0.08 mm2 | 7 / 0.12TS | 0.5~2.0 | |||||
| Dây tín hiệu UL 2464 26AWG / 0.12 mm2 | 7 / 0.14TS | 1.5~4.9 | |||||
| Dây tín hiệu UL 2464 24AWG / 0.20 mm2 | 11 / 0.14TS | 2.0~4.3 | |||||
| Dây tín hiệu UL 2464 22AWG / 0.32 mm2 | 17 / 0.14TS | 3.5~9 | |||||
| Dây tín hiệu UL 2464 20AWG / 0.51 mm2 | 21 / 0.16TS | 4.6~11 | |||||
| Dây tín hiệu UL 2464 18AWG / 0.82 mm2 | 34 / 0.16TS | 6.1~15 | |||||
| Dây tín hiệu UL 2464 16AWG / 1.30 mm2 | 26 / 0.24TS | 13~20 | |||||
🔧Các ứng dụng phổ biến của dây nối và dây dẫn UL 2464 là gì?
Dây nối và dây dẫn UL 2464 là loại cáp điện được chứng nhận theo tiêu chuẩn UL (Underwriters Laboratories) của Hoa Kỳ, được thiết kế cho các ứng dụng điều khiển và truyền tín hiệu trong công nghiệp và dân dụng. Đây là loại dây bọc PVC có lớp chắn chống nhiễu (shielded hoặc unshielded) với nhiều lõi đồng mềm xoắn mạ thiếc (tin-plated twisted copper).
1. Hệ thống điều khiển và tự động hóa công nghiệp
-
Kết nối giữa các thiết bị PLC, cảm biến, thiết bị điều khiển, relay…
-
Truyền tín hiệu điều khiển giữa các bảng điện và thiết bị ngoại vi.
2. Thiết bị điện tử và viễn thông
-
Kết nối tín hiệu trong các thiết bị điện tử, hệ thống đo lường, máy tính công nghiệp.
-
Dùng làm dây truyền dữ liệu trong các hệ thống mạng cục bộ, không yêu cầu tốc độ cao.
3. Hệ thống âm thanh, hình ảnh
-
Truyền tín hiệu trong hệ thống camera giám sát (CCTV), thiết bị âm thanh, loa công suất thấp.
-
Thường dùng với các bộ mã hóa/giải mã video.
4. Hệ thống bảo mật và báo cháy
-
Truyền tín hiệu từ cảm biến đến bảng điều khiển báo cháy, báo trộm.
-
Ứng dụng trong hệ thống kiểm soát truy cập, báo động.
5. Kết nối máy móc, thiết bị văn phòng
-
Cáp nối giữa các thiết bị ngoại vi như máy in, máy scan, hệ thống máy chủ nhỏ.
-
Thích hợp cho các thiết bị yêu cầu tín hiệu ổn định nhưng không cần chịu tải lớn.
✅ Lưu ý khi sử dụng
-
Không thích hợp cho truyền tải điện năng công suất cao.
-
Phù hợp môi trường trong nhà hoặc trong tủ điện, không nên dùng trực tiếp ngoài trời nếu không có lớp bảo vệ bổ sung.
