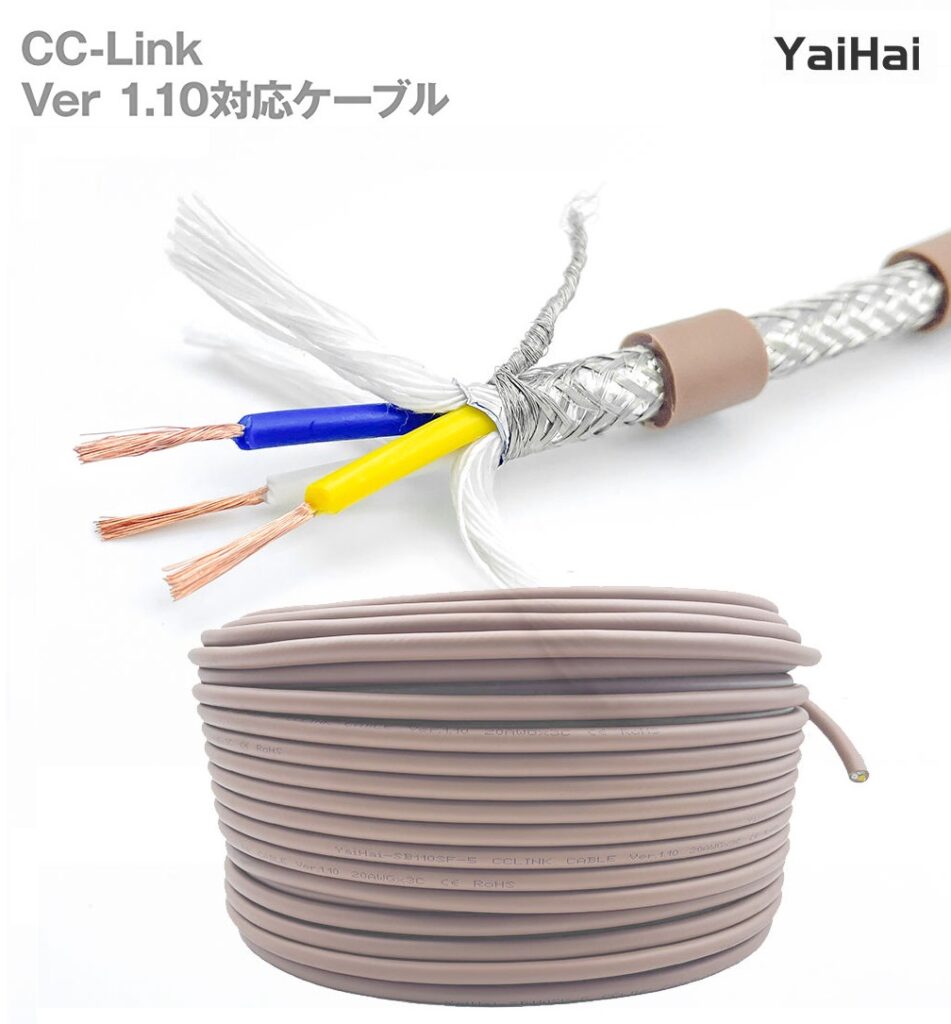

Dây cáp tín hiệu chịu gập CC-Link Ver.1.10 FANC-110SBH (YAIHAI-SB110SF-5) 20AWGx3C CE RoHS | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: YAIHAI
Xuât Xứ: China (COCQ đầy đủ)
CCNC-SB110SF-5 (Tương thích với phiên bản 1.10, loại trở kháng đặc trưng 110Ω, cáp cho các bộ phận chuyển động)
- Đây là loại cáp chuyên dụng dùng cho CC-Link, một hệ thống mạng mở FA có nguồn gốc từ Nhật Bản.
- Sản phẩm này đã vượt qua bài kiểm tra tuân thủ CC-Link.
- Chúng tôi cung cấp nhiều loại cáp tiêu chuẩn cho hệ thống dây cố định và cáp cho các bộ phận chuyển động, chẳng hạn như cáp treo, phù hợp để đi dây trong các bộ phận chuyển động.
Sử dụng cáp và số hiệu model
Có bốn loại cáp sau đây tùy thuộc vào phiên bản hệ thống CC-Link, trở kháng đặc tính của cáp và ứng dụng.
| Tên mẫu | Trở kháng đặc trưng | Phiên bản | Mục đích |
|---|---|---|---|
| CCNC-SB110H | 110 ohm | Phiên bản 1.10 Phiên bản 2.00 |
Đối với phần cố định |
| CCNC-SB110SF-5 | Đối với các bộ phận chuyển động | ||
| CCNC-SB | 100 ohm | Phiên bản 1.00 | Đối với phần cố định |
| CCNC-SBH | 130 ohm |
*Đối với các cài đặt CC-Link mới trong tương lai, chúng tôi khuyên dùng các sản phẩm tương thích với CC-Link phiên bản 1.10 trở lên. Cáp tương thích với phiên bản 1.10 cũng tương thích với phiên bản 2.00.
Tính năng của cáp
- CCNC-SB110SF-5 tuân thủ các tiêu chuẩn UL và cUL (AWM2464, CSA-C22.2 số 210).
- Vỏ bọc ngoài được làm bằng nhựa vinyl không chì, mềm dẻo và chống dầu, chịu nhiệt (tuân thủ tiêu chuẩn RoHS).
- Chúng tôi cũng có thể sản xuất các thông số kỹ thuật về vật liệu sinh thái bằng cách sử dụng polyethylene chống cháy làm vật liệu vỏ bọc.
- Khoảng cách truyền của cáp CCNC-SB110SF-5 cho các bộ phận chuyển động bằng 50% khoảng cách truyền của cáp chuẩn Ver.1.10 CCNC-SB110H (tối đa 50m ở tốc độ 10Mbps).
Thông số kỹ thuật cáp
Số hiệu mẫu: CCNC-SB110SF-5
Phiên bản: Ver.1.10
Kích thước dây dẫn và số lượng lõi dây: 20AWG×3C
Điện trở của dây dẫn (20℃): 37,8Ω/km hoặc ít hơn
Điện trở cách điện: Trên 2.500MΩkm
Chịu được điện áp: AC350 hoặc DC500V/1 phút
Điện dung (1kHz): 60nF/km hoặc thấp hơn
Trở kháng đặc trưng (1MHz): 110±15Ω
Đường kính ngoài hoàn thiện: 7,5 mm
Khối lượng gần đúng: 75kg/km
✅ Các ứng dụng phổ biến của dây CC-LINK là gì?
Dây CC-LINK là một loại cáp truyền thông công nghiệp, được sử dụng trong các hệ thống điều khiển tự động hóa theo chuẩn mạng CC-LINK (Control & Communication Link) – tự động hóa công nghiệp.
1. Truyền thông giữa PLC và thiết bị ngoại vi
-
Kết nối giữa PLC và:
-
I/O module
-
Biến tần (inverter)
-
HMI (màn hình giao diện)
-
Cảm biến, actuator
-
2. Kết nối thiết bị trong dây chuyền sản xuất tự động
-
Truyền tín hiệu điều khiển trong:
-
Dây chuyền lắp ráp
-
Dây chuyền đóng gói
-
Hệ thống băng tải
-
M
-
3. Ứng dụng trong robot công nghiệp
-
Giao tiếp giữa robot và bộ điều khiển
-
Điều khiển các trục servo hoặc motor đồng bộ
4. T
-
Nhà máy sản xuất ô tô
-
Nhà máy điện tử (điện thoại, laptop, vi mạch)
-
Nhà máy thực phẩm – đồ uống (food & beverage)
-
Nhà máy xử lý nước, hóa chất
5. Ứng dụng trong hệ thống SCADA / HMI
-
Giao tiếp giữa các thiết bị hiện trường (field devices) với hệ thống giám sát tập trung
-
Cho phép truyền tín hiệu điều khiển và dữ liệu trạng thái nhanh, ổn định
🔧 Vì sao dùng CC-LINK?
| Ưu điểm | Mô tả |
|---|---|
| 🌐 Tốc độ cao | Truyền dữ liệu nhanh (10 Mbps) |
| 🔌 Cắm là chạy (Plug & Play) | Dễ cấu hình, dễ mở rộng |
| 🔄 Realtime | Phản hồi tín hiệu thời gian thực |
| 🏭 Chuẩn công nghiệp | Bền bỉ, chịu nhiệt, chống nhiễu tốt |
| 🤝 Tương thích cao | Hỗ trợ nhiều hãng thiết bị tự động hóa (Mitsubishi, IDEC, LS, …) |
📦 Các loại dây CC-LINK:
| Loại | Ứng dụng |
|---|---|
| Dạng cố định (Fixed type) | Lắp cố định trong tủ điện, tường |
| Dạng linh hoạt (Movable / Flex type) | Ứng dụng nơi có chuyển động như cánh tay robot, trục máy CNC |
| Dạng chống cháy, chống dầu | Môi trường đặc biệt như nhà máy dầu, hóa chất |
