Dây Cáp Điều Khiển LAPP KABEL ÖLFLEX® CLASSIC 110 300/500V, -40°C to +80°C, Grey | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: LAPP KABEL
Xuất xứ thương hiệu: Germany
(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)
Dây cáp điện và điều khiển tín hiệu LAPP KABEL ÖLFLEX® CLASSIC 110 được sử dụng Dây dẫn mảnh làm từ các sợi đồng trần; Lớp cách điện PVC LAPP P8/;1 Các lõi được xoắn thành nhiều lớp; Vỏ ngoài bằng PVC, màu xám (tương tự RAL 7001). Chống cháy theo tiêu chuẩn IEC 60332-1-2, Khả năng kháng hóa chất tốt, Chống dầu theo tiêu chuẩn DIN EN 50290-2-22 (TM54).
Cáp LAPP KABEL ÖLFLEX® CLASSIC 110 là dòng cáp điều khiển đa dụng, chất lượng cao hơn dòng SMART, có thể dùng cho lắp đặt cố định và chuyển động nhẹ, đồng thời chịu xoắn và uốn lặp lại ở mức nhất định. Các khu vực sử dụng cụ thể như sau:
🏭 1. Plant Engineering (Kỹ thuật nhà máy)
Khu vực sử dụng:
- Tủ điện điều khiển (PLC, MCC)
- Kết nối thiết bị hiện trường (field devices)
- Hệ thống điều khiển dây chuyền
- Máng cáp trong nhà máy
👉 Phù hợp cho:
- Hệ thống điều khiển công nghiệp phổ biến
- Ứng dụng tiêu chuẩn trong nhà máy
⚙️ 2. Industrial Machinery (Máy móc công nghiệp)
Vị trí:
- Bên trong và bên ngoài máy
- Kết nối cảm biến, actuator
- Máy CNC, máy đóng gói, máy tự động
- Thiết bị có chuyển động nhẹ
👉 Đặc biệt:
- Có thể dùng cho power chain (xích dẫn cáp) với:
- Hành trình ≤ 5 m
- Chu kỳ uốn: 0,2 đến 1 triệu lần
❄️ 3. HVAC Systems
Khu vực:
- Tủ điều khiển HVAC
- Hệ thống quạt, bơm, chiller
- Cảm biến nhiệt độ, áp suất
- Khu vực kỹ thuật trong nhà
👉 Ưu điểm:
- Hoạt động tốt trong môi trường khô hoặc ẩm
🌬️ 4. Ứng dụng xoắn (Wind Turbine – WTG)
Khu vực:
- Vòng loop trong tua-bin gió
- Kết nối giữa phần quay và phần cố định
👉 Điểm mạnh:
- Chịu torsion (xoắn) tốt
- Phù hợp chuyển động lặp lại đặc thù
🔄 5. Power Chains (Xích dẫn cáp)
Khu vực:
- Robot công nghiệp
- Máy CNC có chuyển động trượt
- Hệ thống tự động hóa có chuyển động liên tục nhẹ
👉 Giới hạn:
- Hành trình ngắn (≤ 5 m)
- Uốn lặp lại ở mức vừa phải
👉 Phù hợp với:
- Ứng dụng không yêu cầu cực cao như cáp chuyên drag chain
🏠 6. Môi trường khô / ẩm
Khu vực:
- Nhà xưởng
- Phòng máy
- Tủ điện
- Khu vực không tiếp xúc trực tiếp với nước
👉 Điều kiện:
- Tải cơ học trung bình
- Không dùng cho môi trường ngoài trời khắc nghiệt
⚡ Tổng hợp ưu điểm nổi bật
- Chịu uốn và xoắn tốt hơn SMART 108
- Dùng được cho power chain nhẹ
- Phù hợp nhiều ứng dụng công nghiệp tiêu chuẩn
- Độ bền cao hơn, linh hoạt hơn
⚠️ Lưu ý
- Không có lớp chống nhiễu (EMC) → không tối ưu cho môi trường nhiễu cao
- Không phù hợp:
- Drag chain dài, tốc độ cao
- Môi trường ngoài trời khắc nghiệt
- Ứng dụng servo chính xác cao
✅ Kết luận
Cáp CLASSIC 110 thường được sử dụng trong:
- Tủ điện và hệ thống điều khiển công nghiệp
- Máy móc có chuyển động nhẹ
- Xích dẫn cáp (power chain) hành trình ngắn
- Môi trường trong nhà (khô/ẩm)
👉 Phù hợp khi bạn cần:
- Cáp đa dụng, bền, linh hoạt hơn dòng cơ bản
- Có thể chịu chuyển động và xoắn nhẹ
- Ứng dụng công nghiệp tiêu chuẩn

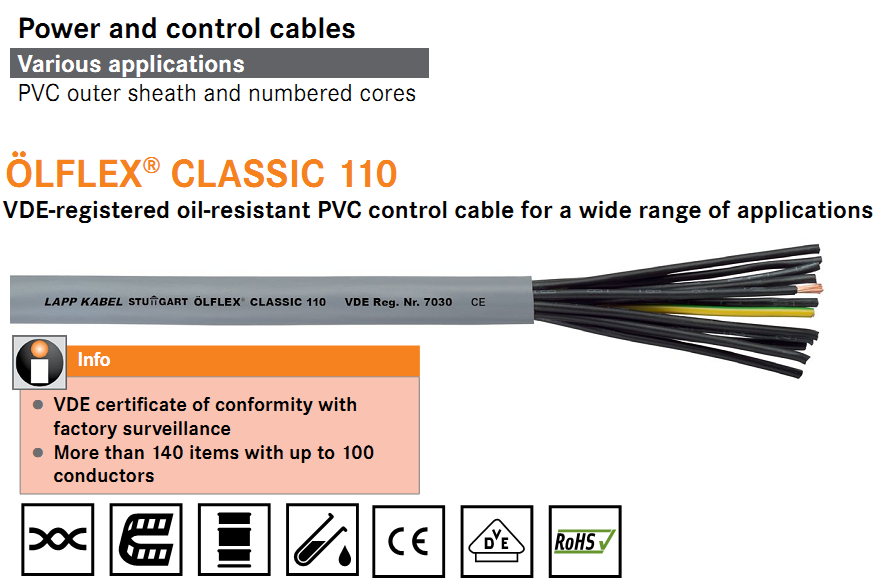

ÖLFLEX® CLASSIC 110
VDE-registered oil-resistant PVC control cable for a wide range of applications/ Cáp điều khiển PVC chống dầu đã đăng ký VDE cho nhiều ứng dụng khác nhau
ÖLFLEX® CLASSIC 110 – PVC control cable, VDE registered, oil resistant and flexible for various applications, 300/500V, also for YSLY or YY
- CPR: Article number choice under www.lappkabel.com/cpr
- VDE certificate of conformity with factory surveillance
Benefits
- Wide choice of standardized lengths and individual cuts
- Very broad range, items with up to 100 conductors
Application range
- For fixed installation as well as occasional flexing at free, non-continuously recurring movement without tensile load
- Dry or damp rooms that are subject to medium mechanical loads
- Suitable for torsional applications which are typical for the loop in wind turbine generators (WTG)
- In power chains for a travelling distance up to 5 m and 0,2 … 1 million bending cycles, for following dimensions: 0,5 to 2.5mm² and 2 to 7 conductors
Product features
- Flame-retardant according IEC 60332-1-2
- Good chemical resistance, see catalogue appendix T1
- Oil-resistant according to DIN EN 50290-2-22 (TM54)
Norm references / Approvals
- VDE reg. no. 7030 for the following sizes:up to 2.5 mm²: 2 – 65 coresfrom 4 mm²: 2 – 7 coresfrom 25 mm²: 2 – 5 cores
Product Make-up
- Fine-wire strand made of bare copper wires
- PVC insulation LAPP P8/1
- Cores twisted in layers
- PVC outer sheath, grey (similar RAL 7001)
Technical Data
Classification ETIM 5
- ETIM 5.0 Class-ID: EC000104
- ETIM 5.0 Class-Description: Control cable
Classification ETIM 6
- ETIM 6.0 Class-ID: EC000104
- ETIM 6.0 Class-Description: Control cable
Core identification code
- Black with white numbers acc. to VDE 0293-334
Conductor stranding
- Fine wire according to DIN EN 60228 (VDE 0295), class 5 / IEC 60228 class 5
Torsion movement in WTG
- TW-0 & TW-1, refer to Appendix T0
Minimum bending radius
- Occasional flexing: 10 x outer diameter
In power chains: 15 x outer diameter - Fixed installation: 4 x outer diameter
Nominal voltage
- U0/U: 300/500 V
Test voltage
- 4000 V
Protective conductor
- G = with GN-YE protective conductor
- X = without protective conductor
Temperature range
- Occasional flexing: -15°C to +70°C
In power chains: -5°C to +70°C - Fixed installation: -40°C to +80°C
| Article number | Number of cores and mm² per conductor | Outer diameter [mm] | Copper index (kg/km) | Weight (kg/km) | |
|---|---|---|---|---|---|
| ÖLFLEX® CLASSIC 110 | |||||
|
1119752
|
2 X 0.5 | 4.8 | 9.6 | 35 | |
|
1119003
|
3 G 0.5 | 5.1 | 14.4 | 42 | |
|
1119753
|
3 X 0.5 | 5.1 | 14.4 | 42 | |
|
1119004
|
4 G 0.5 | 5.7 | 19.2 | 54 | |
|
1119754
|
4 X 0.5 | 5.7 | 19.2 | 54 | |
|
1119005
|
5 G 0.5 | 6.2 | 24 | 63 | |
|
1119755
|
5 X 0.5 | 6.2 | 24 | 63 | |
|
1119007
|
7 G 0.5 | 6.7 | 33.6 | 81 | |
|
1119757
|
7 X 0.5 | 6.7 | 33.6 | 81 | |
|
1119010
|
10 G 0.5 | 8.6 | 48 | 116 | |
|
1119012
|
12 G 0.5 | 8.9 | 58 | 131 | |
|
1119014
|
14 G 0.5 | 9.5 | 67 | 153 | |
|
1119018
|
18 G 0.5 | 10.5 | 86.4 | 188 | |
|
1119021
|
21 G 0.5 | 11.7 | 101 | 221 | |
|
1119025
|
25 G 0.5 | 12.4 | 120 | 261 | |
|
1119030
|
30 G 0.5 | 13.3 | 144 | 304 | |
|
1119035
|
35 G 0.5 | 14.5 | 168 | 356 | |
|
1119040
|
40 G 0.5 | 15.4 | 192 | 400 | |
|
1119052
|
52 G 0.5 | 17.3 | 250 | 517 | |
|
1119061
|
61 G 0.5 | 18.5 | 293 | 603 | |
|
1119065
|
65 G 0.5 | 19.6 | 312 | 644 | |
|
1119080
|
80 G 0.5 | 21.1 | 384 | 780 | |
|
1119100
|
100 G 0.5 | 23.6 | 480 | 975 | |
|
1119802
|
2 X 0.75 | 5.4 | 14.4 | 45 | |
|
1119103
|
3 G 0.75 | 5.7 | 21.6 | 55 | |
|
1119803
|
3 X 0.75 | 5.7 | 21.6 | 55 | |
|
1119104
|
4 G 0.75 | 6.2 | 28.8 | 66 | |
|
1119804
|
4 X 0.75 | 6.2 | 28.8 | 66 | |
|
1119105
|
5 G 0.75 | 6.7 | 36 | 79 | |
|
1119805
|
5 X 0.75 | 6.7 | 36 | 79 | |
|
1119107
|
7 G 0.75 | 7.3 | 50 | 101 | |
|
1119807
|
7 X 0.75 | 7.3 | 50 | 101 | |
|
1119109
|
9 G 0.75 | 9.4 | 65 | 137 | |
|
1119110
|
10 G 0.75 | 9.6 | 72 | 150 | |
|
1119112
|
12 G 0.75 | 9.9 | 86 | 171 | |
|
1119812
|
12 X 0.75 | 9.9 | 86 | 171 | |
|
1119115
|
15 G 0.75 | 10.9 | 108 | 209 | |
|
1119117
|
15 X 0.75 | 10.9 | 108 | 209 | |
|
1119116
|
16 G 0.75 | 11.1 | 115.2 | 220 | |
|
1119118
|
18 G 0.75 | 11.7 | 130 | 244 | |
|
1119121
|
21 G 0.75 | 13 | 151 | 286 | |
|
1119125
|
25 G 0.75 | 13.8 | 180 | 337 | |
|
1119126
|
26 G 0.75 | 14.2 | 187.2 | 350 | |
|
1119134
|
34 G 0.75 | 15.9 | 245 | 448 | |
|
1119141
|
41 G 0.75 | 17.4 | 296 | 538 | |
|
1119150
|
50 G 0.75 | 19.2 | 360 | 648 | |
|
1119151
|
51 G 0.75 | 19.2 | 367 | 646 | |
|
1119161
|
61 G 0.75 | 20.5 | 439 | 779 | |
|
1119165
|
65 G 0.75 | 21.8 | 468 | 832 | |
|
1119180
|
80 G 0.75 | 23.6 | 576 | 1019 | |
|
1119200
|
100 G 0.75 | 26.4 | 718 | 1271 | |
|
1119852
|
2 X 1.0 | 5.7 | 19.2 | 53 | |
|
1119203
|
3 G 1.0 | 6 | 28.8 | 65 | |
|
1119853
|
3 X 1.0 | 6 | 28.8 | 65 | |
|
1119204
|
4 G 1.0 | 6.5 | 38.4 | 79 | |
|
1119854
|
4 X 1.0 | 6.5 | 38.4 | 79 | |
|
1119205
|
5 G 1.0 | 7.1 | 48 | 94 | |
|
1119855
|
5 X 1.0 | 7.1 | 48 | 94 | |
|
1119206
|
6 G 1.0 | 8 | 58 | 113 | |
|
1119207
|
7 G 1.0 | 8 | 67 | 126 | |
|
1119857
|
7 X 1.0 | 8 | 67 | 126 | |
|
1119208
|
8 G 1.0 | 9.5 | 77 | 149 | |
|
1119209
|
9 G 1.0 | 10 | 86 | 164 | |
|
1119210
|
10 G 1.0 | 10.2 | 96 | 180 | |
|
1119212
|
12 G 1.0 | 10.5 | 115 | 205 | |
|
1119862
|
12 X 1.0 | 10.5 | 115 | 205 | |
|
1119214
|
14 G 1.0 | 11.2 | 134 | 238 | |
|
1119216
|
16 G 1.0 | 11.8 | 153.6 | 266 | |
|
1119218
|
18 G 1.0 | 12.7 | 173 | 320 | |
|
1119868
|
18 X 1.0 | 12.7 | 173 | 320 | |
|
1119220
|
20 G 1.0 | 13.4 | 192 | 330 | |
|
1119870
|
20 X 1.0 | 13.4 | 192 | 330 | |
|
1119225
|
25 G 1.0 | 14.7 | 240 | 408 | |
|
1119226
|
26 G 1.0 | 15.1 | 249 | 424 | |
|
1119234
|
34 G 1.0 | 17.1 | 326 | 551 | |
|
1119236
|
36 G 1.0 | 17.4 | 346 | 578 | |
|
1119241
|
41 G 1.0 | 18.8 | 394 | 661 | |
|
1119250
|
50 G 1.0 | 20.6 | 480 | 797 | |
|
1119256
|
56 G 1.0 | 21.4 | 538 | 888 | |
|
1119261
|
61 G 1.0 | 22.1 | 586 | 958 | |
|
1119265
|
65 G 1.0 | 23.6 | 624 | 1033 | |
|
1119280
|
80 G 1.0 | 25.3 | 768 | 1251 | |
|
1119300
|
100 G 1.0 | 28.3 | 960 | 1560 | |
|
1119902
|
2 X 1.5 | 6.3 | 29 | 68 | |
|
1119303
|
3 G 1.5 | 6.7 | 43 | 84 | |
|
1119903
|
3 X 1.5 | 6.7 | 43 | 84 | |
|
1119304
|
4 G 1.5 | 7.2 | 58 | 104 | |
|
1119904
|
4 X 1.5 | 7.2 | 58 | 104 | |
|
1119305
|
5 G 1.5 | 8.1 | 72 | 128 | |
|
1119905
|
5 X 1.5 | 8.1 | 72 | 128 | |
|
1119306
|
6 G 1.5 | 8.4 | 86.4 | 157 | |
|
1119307
|
7 G 1.5 | 8.9 | 101 | 166 | |
|
1119907
|
7 X 1.5 | 8.9 | 101 | 166 | |
|
1119308
|
8 G 1.5 | 10.6 | 115 | 210 | |
|
1119313
|
8 X 1.5 | 10.6 | 116 | 210 | |
|
1119309
|
9 G 1.5 | 11.4 | 130 | 221 | |
|
1119310
|
10 G 1.5 | 11.6 | 143 | 243 | |
|
1119311
|
11 G 1.5 | 11.6 | 158 | 258 | |
|
1119312
|
12 G 1.5 | 12 | 173 | 279 | |
|
1119912
|
12 X 1.5 | 12 | 173 | 279 | |
|
1119314
|
14 G 1.5 | 12.7 | 202 | 323 | |
|
1119316
|
16 G 1.5 | 13.4 | 230.4 | 361 | |
|
1119318
|
18 G 1.5 | 14.4 | 259 | 407 | |
|
1119321
|
21 G 1.5 | 15.7 | 302 | 469 | |
|
1119325
|
25 G 1.5 | 16.9 | 360 | 560 | |
|
1119326
|
26 G 1.5 | 17.3 | 374.4 | 582 | |
|
1119332
|
32 G 1.5 | 18.7 | 461 | 704 | |
|
1119334
|
34 G 1.5 | 19.4 | 490 | 746 | |
|
1119341
|
41 G 1.5 | 21.3 | 591 | 895 | |
|
1119350
|
50 G 1.5 | 23.5 | 720 | 1089 | |
|
1119361
|
61 G 1.5 | 25.2 | 878 | 1309 | |
|
1119365
|
65 G 1.5 | 26.7 | 936 | 1398 | |
|
1119952
|
2 X 2.5 | 7.5 | 48 | 101 | |
|
1119403
|
3 G 2.5 | 8.1 | 72 | 132 | |
|
1119404
|
4 G 2.5 | 8.9 | 96 | 163 | |
|
1119405
|
5 G 2.5 | 10 | 120 | 200 | |
|
1119407
|
7 G 2.5 | 11.1 | 168 | 267 | |
|
1119412
|
12 G 2.5 | 14.8 | 288 | 445 | |
|
1119414
|
14 G 2.5 | 15.8 | 336 | 515 | |
|
1119418
|
18 G 2.5 | 17.8 | 432 | 648 | |
|
1119425
|
25 G 2.5 | 20.8 | 600 | 890 | |
|
1119434
|
34 G 2.5 | 24.4 | 816 | 1208 | |
|
1119450
|
50 G 2.5 | 29.4 | 1200 | 1754 | |
|
1119503
|
3 G 4.0 | 9.9 | 115 | 201 | |
|
1119504
|
4 G 4.0 | 10.8 | 154 | 249 | |
|
1119505
|
5 G 4.0 | 12.1 | 192 | 294 | |
|
1119507
|
7 G 4.0 | 13.4 | 269 | 407 | |
|
1119511
|
11 G 4.0 | 17.6 | 422 | 634 | |
|
1119512
|
12 G 4.0 | 18.1 | 461 | 660 | |
|
1119603
|
3 G 6.0 | 11.7 | 172.8 | 289 | |
|
1119604
|
4 G 6.0 | 13 | 230 | 365 | |
|
1119605
|
5 G 6.0 | 14.5 | 288 | 447 | |
|
1119607
|
7 G 6.0 | 16 | 403 | 600 | |
|
1119613
|
3 G 10.0 | 14.6 | 288 | 466 | |
|
1119614
|
4 G 10.0 | 16.2 | 384 | 590 | |
|
1119615
|
5 G 10.0 | 18.1 | 480 | 722 | |
|
1119617
|
7 G 10.0 | 20 | 672 | 968 | |
|
1119624
|
4 G 16.0 | 18.8 | 614 | 1087 | |
|
1119625
|
5 G 16.0 | 21.2 | 768 | 1370 | |
|
1119627
|
7 G 16.0 | 23.4 | 1075 | 1779 | |
|
1119634
|
4 G 25.0 | 23.5 | 960 | 1582 | |
|
1119635
|
5 G 25.0 | 26.4 | 1200 | 1998 | |
|
1119636
|
7 G 25.0 | 29.1 | 1680 | 2825 | |
|
1119644
|
4 G 35.0 | 26.4 | 1344 | 2106 | |
|
1119645
|
5 G 35.0 | 29.6 | 1680 | 2635 | |
