Dây Cáp Điều Khiển LAPP KABEL ÖLFLEX® CLASSIC 115 CY 300/500V, -40°C to +80°C, Grey | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: LAPP KABEL
Xuất xứ thương hiệu: Germany
(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)
Dây cáp điện và điều khiển tín hiệu LAPP KABEL ÖLFLEX® CLASSIC 115 CY được sử dụng Sợi dây mảnh làm từ dây đồng trần Class 5; Lớp cách điện: PVC LAPP P8/1; Lõi xoắn thành nhiều lớp; Bọc màng nhựa; Chống nhiễu: Bện lưới đồng mạ thiếc; Vỏ ngoài PVC, màu xám (tương tự RAL 7001)
✅ Cáp LAPP Kabel ÖLFLEX® CLASSIC 115 CY thường được sử dụng cho:
-
Hệ thống điều khiển và tự động hóa:
-
Kết nối giữa các thiết bị điều khiển như PLC, biến tần (inverter), rơ-le và cảm biến.
-
Ứng dụng trong dây chuyền sản xuất tự động.
-
-
Truyền tín hiệu và dữ liệu trong môi trường công nghiệp:
-
Do có lớp lưới chống nhiễu (CY – Copper Braid Shield), cáp giúp đảm bảo tín hiệu ổn định trong môi trường có nhiều nhiễu điện từ như nhà máy, xưởng sản xuất.
-
-
Lắp đặt cố định hoặc linh hoạt vừa phải:
-
Cáp được thiết kế cho lắp đặt cố định hoặc di chuyển nhẹ nhàng (không chịu uốn liên tục).
-
Không thích hợp cho ứng dụng kéo rê liên tục hoặc chuyển động mạnh như cáp kéo robot (nên dùng cáp có lõi mềm hơn và bảo vệ tốt hơn trong các trường hợp đó).
-
-
Ứng dụng trong máy móc, tủ điện và thiết bị công nghiệp:
-
Lắp đặt trong tủ điều khiển, máy CNC, dây chuyền đóng gói, băng tải, hoặc thiết bị HVAC.
-
-
Môi trường khô và ẩm:
-
Vỏ cáp làm bằng PVC, chịu được môi trường ẩm ướt nhẹ, khô ráo, không thích hợp cho môi trường ngoài trời liên tục hoặc môi trường có dầu mạnh trừ khi có phiên bản chuyên dụng.
-

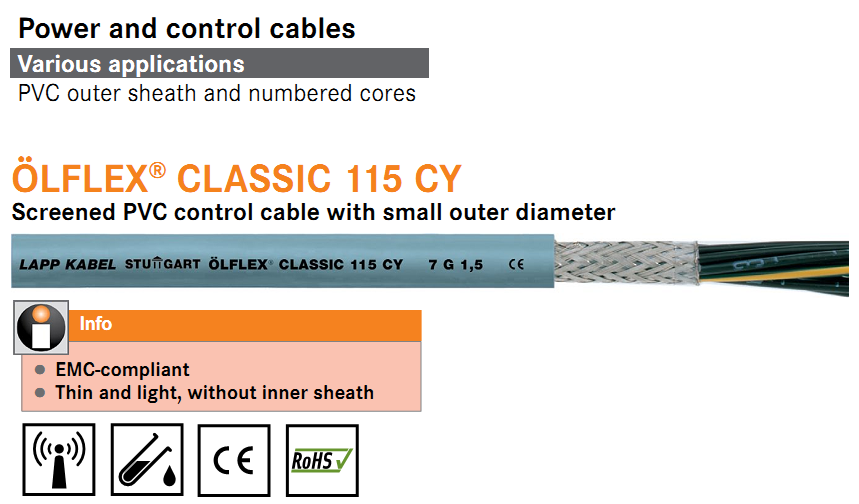

ÖLFLEX® CLASSIC 115 CY
Screened PVC control cable with small outer diameter/ Cáp điều khiển PVC có màn chắn với đường kính ngoài nhỏ
ÖLFLEX® CLASSIC 115 CY – PVC control cable, screened and flexible for various applications, thin and light without inner sheath, U0/U: 300/500V
- CPR: Article number choice under www.lappkabel.com/cpr
- Thin and light, without inner sheath
- EMC-compliant
Benefits
- Space-saving installation due to small cable diameters
Application range
- Measurement and control technology
- Plant engineering
Industrial machinery
Heating and air-conditioning systems - Office machines and systems for data processing
- In EMC-sensitive environments
(electromagnetic compatibility) - Suitable for torsional applications which are typical for the loop in wind turbine generators (WTG)
Product features
- Flame-retardant according IEC 60332-1-2
- Good chemical resistance, see catalogue appendix T1
- High degree of screening
low transfer impedance
(max. 250 Ω/km at 30 MHz)
Norm references / Approvals
- Based on EN 50525-2-51
Product Make-up
- Fine-wire strand made of bare copper wires
- PVC insulation LAPP P8/1
- Cores twisted in layers
- Plastic foil wrapping
- Tinned-copper braiding
- PVC outer sheath, grey (similar RAL 7001)
Technical Data
Classification ETIM 5
- ETIM 5.0 Class-ID: EC000104
- ETIM 5.0 Class-Description: Control cable
Classification ETIM 6
- ETIM 6.0 Class-ID: EC000104
- ETIM 6.0 Class-Description: Control cable
Core identification code
- Black with white numbers acc. to VDE 0293-334
Conductor stranding
- Fine wire according to VDE 0295,
class 5/IEC 60228 class 5
Torsion movement in WTG
- TW-0 & TW-1, refer to Appendix T0
Minimum bending radius
- Occasional flexing: 20 x outer diameter
- Fixed installation: 6 x outer diameter
Nominal voltage
- U0/U: 300/500 V
Test voltage
- Core/core: 4000 V
- Core/screen: 2000 V
Protective conductor
- G = with GN-YE protective conductor
- X = without protective conductor
Temperature range
- Occasional flexing: -5°C to +70°C
- Fixed installation: -40°C to +80°C
| Article number | Number of cores and mm² per conductor | Outer diameter [mm] | Copper index (kg/km) | Weight (kg/km) | |
|---|---|---|---|---|---|
| ÖLFLEX® CLASSIC 115 CY | |||||
|
1136752
|
2 X 0.5 | 5.8 | 36 | 54 | |
|
1136003
|
3 G 0.5 | 6.1 | 43 | 63 | |
|
1136753
|
3 X 0.5 | 6.1 | 43 | 63 | |
|
1136004
|
4 G 0.5 | 6.5 | 49 | 71 | |
|
1136754
|
4 X 0.5 | 6.5 | 49 | 71 | |
|
1136005
|
5 G 0.5 | 7 | 57 | 86 | |
|
1136755
|
5 X 0.5 | 7 | 57 | 86 | |
|
1136007
|
7 G 0.5 | 7.5 | 69 | 105 | |
|
1136757
|
7 X 0.5 | 7.5 | 69 | 105 | |
|
1136012
|
12 G 0.5 | 9.9 | 104 | 200 | |
|
1136762
|
12 X 0.5 | 9.9 | 104 | 200 | |
|
1136018
|
18 G 0.5 | 11.5 | 141 | 275 | |
|
1136768
|
18 X 0.5 | 11.5 | 141 | 275 | |
|
1136025
|
25 G 0.5 | 13.4 | 211 | 350 | |
|
1136775
|
25 X 0.5 | 13.4 | 211 | 350 | |
|
1136802
|
2 X 0.75 | 6.2 | 43 | 56 | |
|
1136103
|
3 G 0.75 | 6.5 | 52 | 70 | |
|
1136803
|
3 X 0.75 | 6.5 | 52 | 70 | |
|
1136104
|
4 G 0.75 | 7 | 61 | 95 | |
|
1136804
|
4 X 0.75 | 7 | 61 | 95 | |
|
1136105
|
5 G 0.75 | 7.7 | 72 | 108 | |
|
1136805
|
5 X 0.75 | 7.7 | 72 | 108 | |
|
1136107
|
7 G 0.75 | 8.3 | 89 | 127 | |
|
1136807
|
7 X 0.75 | 8.3 | 89 | 127 | |
|
1136112
|
12 G 0.75 | 10.9 | 138 | 232 | |
|
1136118
|
18 G 0.75 | 12.7 | 211 | 315 | |
|
1136125
|
25 G 0.75 | 14.8 | 280 | 435 | |
|
1136825
|
25 X 0.75 | 14.8 | 280 | 435 | |
|
1136852
|
2 X 1.0 | 6.5 | 51 | 71 | |
|
1136203
|
3 G 1.0 | 6.8 | 62 | 86 | |
|
1136853
|
3 X 1.0 | 6.8 | 62 | 86 | |
|
1136204
|
4 G 1.0 | 7.3 | 74 | 98 | |
|
1136854
|
4 X 1.0 | 7.3 | 74 | 98 | |
|
1136205
|
5 G 1.0 | 8.1 | 88 | 121 | |
|
1136855
|
5 X 1.0 | 8.1 | 88 | 121 | |
|
1136207
|
7 G 1.0 | 8.8 | 112 | 147 | |
|
1136857
|
7 X 1.0 | 8.8 | 112 | 147 | |
|
1136212
|
12 G 1.0 | 11.5 | 185 | 285 | |
|
1136218
|
18 G 1.0 | 13.9 | 268 | 395 | |
|
1136225
|
25 G 1.0 | 15.9 | 354 | 486 | |
|
1136902
|
2 X 1.5 | 7.1 | 65 | 86 | |
|
1136303
|
3 G 1.5 | 7.5 | 82 | 112 | |
|
1136903
|
3 X 1.5 | 7.5 | 82 | 112 | |
|
1136304
|
4 G 1.5 | 8.2 | 100 | 135 | |
|
1136904
|
4 X 1.5 | 8.2 | 100 | 135 | |
|
1136305
|
5 G 1.5 | 8.9 | 119 | 148 | |
|
1136905
|
5 X 1.5 | 8.9 | 119 | 148 | |
|
1136307
|
7 G 1.5 | 9.9 | 154 | 192 | |
|
1136907
|
7 X 1.5 | 9.9 | 154 | 192 | |
|
1136312
|
12 G 1.5 | 13 | 268 | 365 | |
|
1136318
|
18 G 1.5 | 15.6 | 373 | 520 | |
|
1136325
|
25 G 1.5 | 17.9 | 530 | 734 | |
|
1136334
|
34 G 1.5 | 20.8 | 683 | 944 | |
|
1136403
|
3 G 2.5 | 8.9 | 118 | 151 | |
|
1136404
|
4 G 2.5 | 9.9 | 147 | 188 | |
|
1136405
|
5 G 2.5 | 11 | 176 | 270 | |
|
1136407
|
7 G 2.5 | 11.9 | 253 | 340 | |
|
1136412
|
12 G 2.5 | 16 | 355 | 540 | |
|
1136418
|
18 G 2.5 | 19 | 569 | 782 | |
|
1136425
|
25 G 2.5 | 22.2 | 827 | 1358 | |
|
1136504
|
4 G 4.0 | 11.6 | 248 | 305 | |
|
1136507
|
7 G 4.0 | 14.4 | 355 | 500 | |
|
1136604
|
4 G 6.0 | 14.2 | 343 | 440 | |
|
1136607
|
7 G 6.0 | 17 | 505 | 672 | |
|
1136614
|
4 G 10.0 | 17.2 | 495 | 680 | |
|
1136615
|
5 G 10.0 | 19.5 | 592 | 824 | |
|
1136624
|
4 G 16.0 | 20.2 | 800 | 1050 | |
|
1136625
|
5 G 16.0 | 22.6 | 895 | 1285 | |
|
1136634
|
4 G 25.0 | 25.1 | 1075 | 1413 | |
|
1136635
|
5 G 25.0 | 28 | 1400 | 1976 | |
|
1136638
|
4 G 35.0 | 28 | 1576 | 2070 | |
