Dây Cáp Điều Khiển LAPP KABEL ÖLFLEX® CLASSIC 110 CY 300/500V, -40°C to +80°C, Transparent | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: LAPP KABEL
Xuất xứ thương hiệu: Germany
(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)
Dây cáp điện và điều khiển tín hiệu LAPP KABEL ÖLFLEX® CLASSIC 110 CY được sử dụng Sợi dây mảnh làm từ dây đồng trần Class 5; Lớp cách điện PVC LAPP P8/1; Lõi xoắn nhiều lớp; Vỏ bọc PVC bên trong, màu xám; Chống nhiễu: Bện lưới đồng mạ thiếc; Vỏ bọc PVC bên ngoài, trong suốt. Chống cháy theo tiêu chuẩn IEC 60332-1-2; Khả năng chống hóa chất tốt.
Cáp LAPP KABEL ÖLFLEX® CLASSIC 110 CY thường được sử dụng cho:
-
Hệ thống điều khiển và tín hiệu:
-
Dùng để truyền tín hiệu điều khiển hoặc dữ liệu giữa các thiết bị trong nhà máy.
-
Ứng dụng điển hình trong PLC, cảm biến, rơ-le, biến tần, tủ điều khiển, motor điều khiển tốc độ, v.v.
-
-
Môi trường có nhiễu điện từ cao (EMC):
-
Nhờ lớp lưới chống nhiễu bằng đồng bện (CY – Copper Braided Shield), 110 CY được ưu tiên sử dụng trong môi trường có nhiều thiết bị điện gây nhiễu, như:
-
Xưởng sản xuất cơ khí
-
Nhà máy điện
-
Trạm biến áp
-
Dây chuyền công nghiệp nặng
-
-
-
Lắp đặt cố định hoặc chuyển động nhẹ:
-
Phù hợp cho lắp đặt cố định hoặc những nơi có chuyển động uốn nhẹ, không liên tục.
-
Không dùng cho ứng dụng kéo rê liên tục hoặc ứng dụng cáp kéo robot (drag chain).
-
-
Lắp đặt trong nhà, môi trường khô và ẩm nhẹ:
-
Thích hợp cho các môi trường trong nhà hoặc ngoài trời có che chắn, ẩm nhẹ hoặc có dầu nhẹ.
-
Vỏ ngoài PVC chống mài mòn, dễ lột và dễ thi công.
-
-
Ứng dụng trong:
-
Tủ điện điều khiển
-
Máy móc tự động
-
Thiết bị sản xuất bao bì, thực phẩm
-
Dây chuyền lắp ráp ô tô
-
Hệ thống HVAC, hệ thống bơm
-

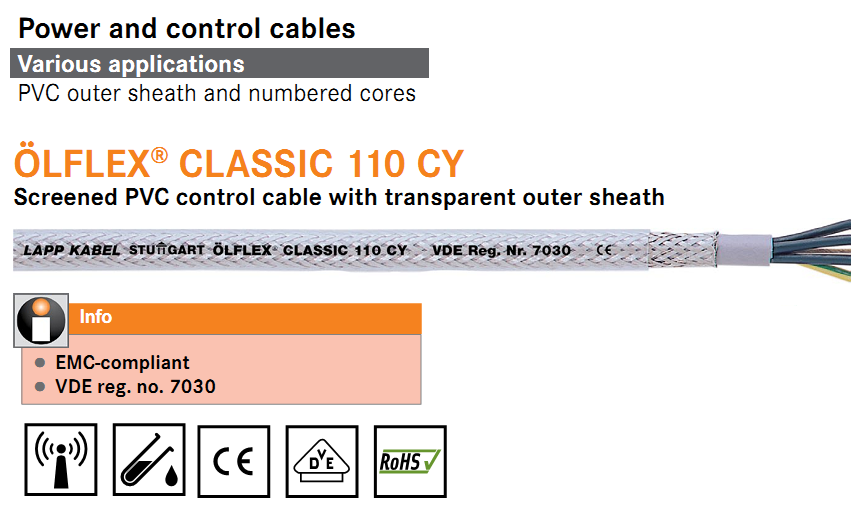

ÖLFLEX® CLASSIC 110 CY
Screened PVC control cable with transparent outer sheath/ Cáp điều khiển PVC có màn chắn với vỏ ngoài trong suốt
ÖLFLEX® CLASSIC 110 CY – PVC control cable, VDE registered, screened, flexible and numbered for various applications, U0/U: 300/500V
- CPR: Article number choice under www.lappkabel.com/cpr
- VDE reg. no. 7030
- EMC-compliant
Benefits
- Space-saving installation due to small cable diameters
- High electrical performance due to 4 kV test voltage
Application range
- Plant engineering
Industrial machinery
Heating and air-conditioning systems - Conveyor and transport systems
- In EMC-sensitive environments
(electromagnetic compatibility)
Product features
- Flame-retardant according IEC 60332-1-2
- Good chemical resistance, see catalogue appendix T1
- High degree of screening
low transfer impedance
(max. 250 Ω/km at 30 MHz)
Norm references / Approvals
- VDE reg. no. 7030
Product Make-up
- Fine-wire strand made of bare copper wires
- PVC insulation LAPP P8/1
- Cores twisted in layers
- PVC inner sheath, grey
- Tinned-copper braiding
- PVC outer sheath, transparent
Technical Data
Classification ETIM 5
- ETIM 5.0 Class-ID: EC000104
- ETIM 5.0 Class-Description: Control cable
Classification ETIM 6
- ETIM 6.0 Class-ID: EC000104
- ETIM 6.0 Class-Description: Control cable
Core identification code
- Black with white numbers acc. to VDE 0293-334
Conductor stranding
- Fine wire according to VDE 0295,
class 5/IEC 60228 class 5
Minimum bending radius
- Occasional flexing: 20 x outer diameter
- Fixed installation: 6 x outer diameter
Nominal voltage
- U0/U: 300/500 V
Test voltage
- 4000 V
Protective conductor
- G = with GN-YE protective conductor
- X = without protective conductor
Temperature range
- Occasional flexing: -5°C to +70°C
- Fixed installation: -40°C to +80°C
| Article number | Number of cores and mm² per conductor | Outer diameter [mm] | Copper index (kg/km) | Weight (kg/km) | |
|---|---|---|---|---|---|
|
1135628
|
5 G 35.0 | 33.2 | 1901 | 2710 | |
| ÖLFLEX® CLASSIC 110 CY | |||||
|
1135752
|
2 X 0.5 | 7 | 41 | 75 | |
|
1135003
|
3 G 0.5 | 7.3 | 45.5 | 83 | |
|
1135753
|
3 X 0.5 | 7.3 | 45.5 | 83 | |
|
1135004
|
4 G 0.5 | 7.9 | 55 | 99 | |
|
1135754
|
4 X 0.5 | 7.9 | 55 | 99 | |
|
1135005
|
5 G 0.5 | 8.4 | 66 | 112 | |
|
1135755
|
5 X 0.5 | 8.4 | 66 | 112 | |
|
1135007
|
7 G 0.5 | 8.9 | 80.5 | 132 | |
|
1135757
|
7 X 0.5 | 8.9 | 80.5 | 132 | |
|
1135012
|
12 G 0.5 | 11.3 | 138.5 | 202 | |
|
1135762
|
12 X 0.5 | 11.3 | 138.5 | 202 | |
|
1135018
|
18 G 0.5 | 13.3 | 156.4 | 289 | |
|
1135025
|
25 G 0.5 | 15.2 | 250 | 378 | |
|
1135030
|
30 G 0.5 | 16.1 | 297 | 429 | |
|
1135040
|
40 G 0.5 | 18.2 | 343 | 542 | |
|
1135802
|
2 X 0.75 | 7.4 | 46 | 86 | |
|
1135103
|
3 G 0.75 | 7.9 | 57.9 | 100 | |
|
1135803
|
3 X 0.75 | 7.9 | 57.9 | 100 | |
|
1135104
|
4 G 0.75 | 8.4 | 64 | 115 | |
|
1135804
|
4 X 0.75 | 8.4 | 64 | 115 | |
|
1135105
|
5 G 0.75 | 8.9 | 77.4 | 130 | |
|
1135805
|
5 X 0.75 | 8.9 | 77.4 | 130 | |
|
1135107
|
7 G 0.75 | 9.7 | 102 | 161 | |
|
1135807
|
7 X 0.75 | 9.7 | 102 | 161 | |
|
1135112
|
12 G 0.75 | 12.3 | 177 | 247 | |
|
1135812
|
12 X 0.75 | 12.3 | 177 | 247 | |
|
1135118
|
18 G 0.75 | 14.5 | 243 | 356 | |
|
1135818
|
18 X 0.75 | 14.5 | 243 | 356 | |
|
1135125
|
25 G 0.75 | 16.6 | 307.3 | 465 | |
|
1135134
|
34 G 0.75 | 18.9 | 323.2 | 601 | |
|
1135840
|
40 X 0.75 | 20.5 | 369.4 | 734 | |
|
1135141
|
41 G 0.75 | 20.6 | 488 | 728 | |
|
1135852
|
2 X 1.0 | 7.9 | 56 | 98 | |
|
1135203
|
3 G 1.0 | 8.2 | 65.3 | 111 | |
|
1135853
|
3 X 1.0 | 8.2 | 65.3 | 111 | |
|
1135204
|
4 G 1.0 | 8.7 | 78.1 | 130 | |
|
1135854
|
4 X 1.0 | 8.7 | 78.1 | 130 | |
|
1135205
|
5 G 1.0 | 9.5 | 89.4 | 153 | |
|
1135207
|
7 G 1.0 | 10.2 | 113.3 | 185 | |
|
1135212
|
12 G 1.0 | 13.3 | 188.1 | 307 | |
|
1135216
|
16 G 1.0 | 14.6 | 216 | 390 | |
|
1135218
|
18 G 1.0 | 15.5 | 286 | 418 | |
|
1135225
|
25 G 1.0 | 17.5 | 388.5 | 544 | |
|
1135234
|
34 G 1.0 | 20.3 | 505 | 738 | |
|
1135241
|
41 G 1.0 | 22 | 578 | 864 | |
|
1135250
|
50 G 1.0 | 23.8 | 688 | 1011 | |
|
1135902
|
2 X 1.5 | 8.5 | 65 | 117 | |
|
1135303
|
3 G 1.5 | 8.9 | 83 | 136 | |
|
1135903
|
3 X 1.5 | 8.9 | 83 | 136 | |
|
1135304
|
4 G 1.5 | 9.6 | 100 | 163 | |
|
1135904
|
4 X 1.5 | 9.6 | 100 | 163 | |
|
1135305
|
5 G 1.5 | 10.3 | 125 | 188 | |
|
1135905
|
5 X 1.5 | 10.3 | 125 | 188 | |
|
1135307
|
7 G 1.5 | 11.3 | 149 | 237 | |
|
1135907
|
7 X 1.5 | 11.3 | 149 | 237 | |
|
1135312
|
12 G 1.5 | 14.8 | 280 | 393 | |
|
1135318
|
18 G 1.5 | 17.2 | 389 | 538 | |
|
1135325
|
25 G 1.5 | 20.1 | 535 | 745 | |
|
1135334
|
34 G 1.5 | 22.8 | 702 | 964 | |
|
1135341
|
41 G 1.5 | 24.7 | 844.6 | 1123 | |
|
1135350
|
50 G 1.5 | 27.1 | 1006 | 1372 | |
|
1135402
|
2 X 2.5 | 9.9 | 112 | 165 | |
|
1135403
|
3 G 2.5 | 10.3 | 146 | 192 | |
|
1135404
|
4 G 2.5 | 11.3 | 167 | 233 | |
|
1135405
|
5 G 2.5 | 12.6 | 200 | 283 | |
|
1135407
|
7 G 2.5 | 13.9 | 288 | 371 | |
|
1135412
|
12 G 2.5 | 17.6 | 477.3 | 585 | |
|
1135502
|
2 X 4.0 | 11.4 | 120 | 247 | |
|
1135504
|
4 G 4.0 | 13.4 | 237 | 347 | |
|
1135505
|
5 G 4.0 | 14.7 | 280 | 413 | |
|
1135602
|
2 X 6.0 | 13.6 | 180 | 353 | |
|
1135604
|
4 G 6.0 | 15.8 | 318 | 485 | |
|
1135605
|
5 G 6.0 | 17.3 | 441 | 702 | |
|
1135607
|
7 G 6.0 | 18.8 | 530 | 950 | |
|
1135702
|
2 X 10.0 | 16.4 | 256 | 492 | |
|
1135615
|
3 G 10.0 | 17.4 | 362.4 | 507 | |
|
1135614
|
4 G 10.0 | 19 | 518 | 735 | |
|
1135616
|
5 G 10.0 | 21.3 | 595 | 847 | |
|
1135617
|
7 G 10.0 | 23.2 | 796 | 1039 | |
|
1135622
|
2 X 16.0 | 18.6 | 390 | 698 | |
|
1135624
|
4 G 16.0 | 22.2 | 804 | 1395 | |
|
1135623
|
5 G 16.0 | 24.4 | 935 | 1440 | |
|
1135626
|
4 G 25.0 | 26.9 | 1161 | 1730 | |
|
1135627
|
5 G 25.0 | 30 | 1400 | 2090 | |
|
1135625
|
4 G 35.0 | 30.2 | 1543 | 2210 | |
