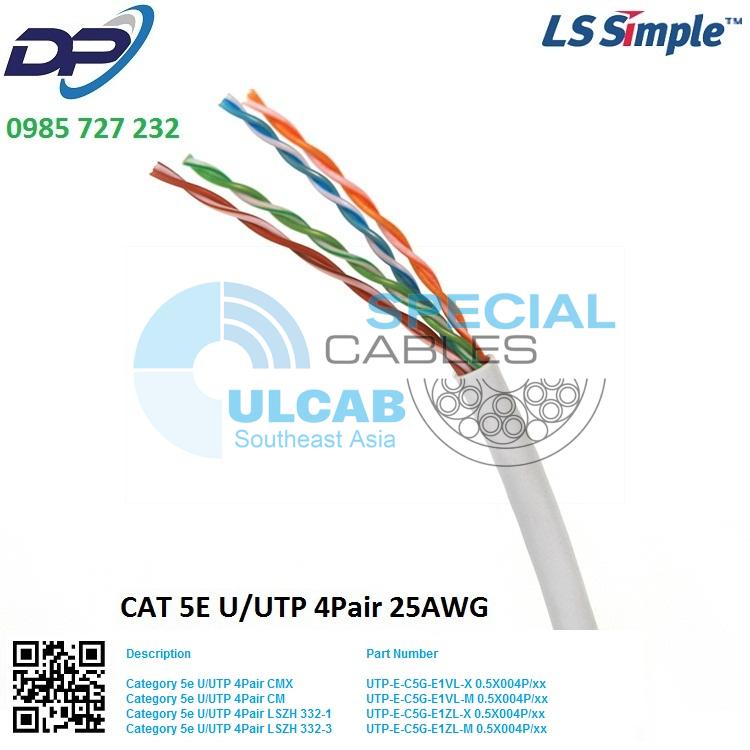

LS-VINA CAT 5E U/UTP 4Pair 25AWG ( UTP-E-C5G-E1VL-M 0.5X004P/BL )

SCOPE

This specification is based on the specifications of UL 444, ANSI/TIA/EIA‐568‐B.2
and ISO/IEC 11801 and covers the requirements for unshielded twisted pair (UTP)
cables of 100Ω, enhanced category 5 (Cat.5e).
where there any conflict between the requirements of reference standards and
this specification, the final decision shall be follow this specification.
‐ Applicable cable size & type ; 4 pairs,
PVC sheath (CMX,CM,CMR) or LSZH sheath (CMX)

CABLE CONSTRUCTION

• CONDUCTOR
  The conductors shall be solid, annealed and bare copper with a diameter of 25AWG
  and adequate to meet electrical performances indicated in clause 3.
• INSULATION
  Each conductor shall be insulated with solid high density polyethylene.
  The insulation shall be uniform and shall not have any defects.
  The diameter over the insulation shall be maximum 1.22mm.
• COLOR CODE
  The color code of insulation shall be shown as Table 1.
  Table 1.  Color code of insulation

* The stripe marking shall be applied on the white color.

• CORE ASSEMBLY
  Two insulated conductors shall be twisted into a pair.
  Four twisted pairs shall be assembled into a cable core.
• SHEATH
  The flame retardant PVC or LSZH (Low Smoke Zero Halogen) compound
  colored grey or other colors shall be applied over the cable core.
  The sheath shall be uniform and shall not have any defects.
  The thickness of sheath and cable diameter shall be shown as Table 2.
  Table 2. Thickness of sheath and cable diameter

The drawing appearing on this page may be subject to change or modification without any prior notice.

ELECTRICAL CHARACTERISTICS

• Characteristics		Unit	Cat.5E
  Impedance ‐ Zo	1 ~100MHz	Ω	100 ± 15
  Return Loss (RL) Attenuation (Att.) Pair‐to‐Pair Near End Cross Talk (NEXT) Power Sum Near End Cross Talk (PSNEXT)		dB/100m	RL/SRL (Min.)	Att. (Max.)	NEXT/PSNEXT (Min.)
  	1MHz		N/A	N/A	62.3
  	4MHz		23	4.3	53.3
  	8MHz		23	6.1	48.8
  	10MHz		23	6.8	47.3
  	16MHz		23	8.6	44.2
  	20MHz		23	9.8	42.8
  	25MHz		22	10.9	41.3
  	31.25MHz		21.1	12.3	39.9
  	62.5MHz		18.1	17.9	35.4
  	100MHz		16	23.1	32.3
  Pair‐to‐Pair Equal Level Far End Cross Talk (ELFEXT) Power Sum Equal Level Far End Cross Talk (PSELFEXT)		dB/100m	ELFEXT/PSELFEXT (Min.)
  	1MHz		60.8
  	4MHz		48.8
  	8MHz		42.7
  	10MHz		40.8
  	16MHz		36.7
  	20MHz		34.8
  	25MHz		32.8
  	31.25MHz		30.9
  	62.5MHz		24.9
  	100MHz		20.8
  Propagation Delay	1MHz	ns/100m	Max. 570
  	10MHz		Max. 545
  	100MHz		Max. 538
  Propagation Delay Skew	1MHz	ns/100m	Max.  45
  	10MHz		Max.  45
  	100MHz		Max.  45

• MEASUREMENTS PRECAUTION
  All electrical characteristics specified in clause 3.1 shall be tested on
  one sample length of 100 meter or greater removed from the package.

PHYSICAL PROPERTIES

• INSULATION
  The unaged tensile strength and elongation shall be minimum 16.5MPa and
  300%, respectively.
  The insulation shrinkage shall not exceed 9.5mm and insulation cold bend
  shall show no visible cracks.
• SHEATH (PVC)
  The unaged tensile strength and elongation shall be minimum 13.8MPa
  and 100%, respectively.
• SHEATH (LSZH)
  The LSZH compound shall comply with IEC 60754‐2 and IEC 61034.
  The unaged tensile strength and elongation shall be minimum 9MPa
  and 100%, respectively.

MARKING OF CABLES

The cable shall be marked on the sheath to designate the transmission
performance and/or others (If ordered by purchaser).
The marking shall be repeated through the outer sheath clearly.

PACKING

Each length of completed cable shall be wound on box.
The standard delivery length is 305m.

MARKING ON TAG OR BOX

The following details shall be marked on a tag affixed to each shipping length
of cable in a box, or directly printed on the outer surface of the box.
1) Conductor size and number of pairs
2) Flame test classification
3) Manufacturer name and Logo
4) Length
5) Others
