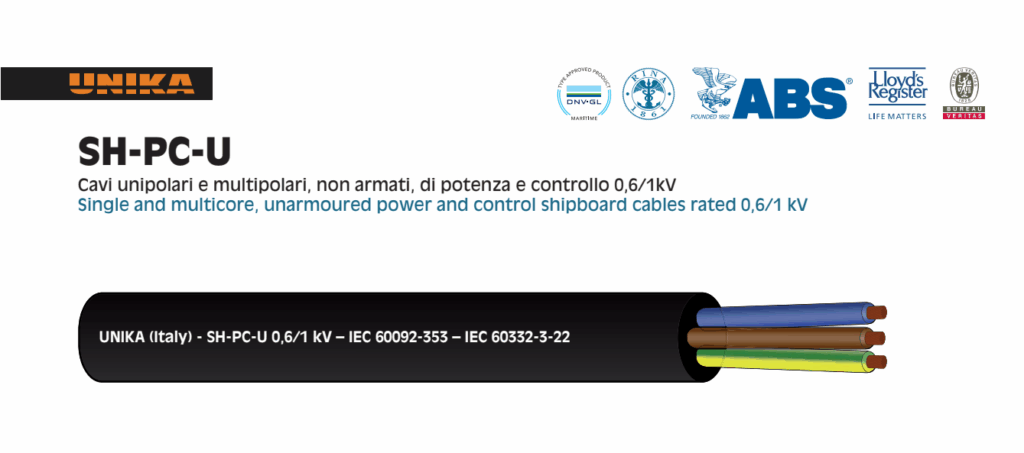

SH-PC-U

Cavi unipolari e multipolari, non armati, di potenza e controllo 0,6/1kV
Single and multicore, unarmoured power and control shipboard cables rated 0,6/1 kV
Cáp điều khiển và nguồn điện trên tàu đơn và đa lõi, không bọc thép, định mức 0,6/1 kV

Hãng sản xuất: Unika S.p.a.

Xuất xứ: Italy (ý)

Dây cáp điện chống cháy tàu biển UNIKA SH-PC-U (0.6/1 kV), một trong những dòng cáp điện & điều khiển tàu biển (shipboard cable) được sử dụng dây dẫn Đồng Trần (đồng mạ thiếc tùy chọn) Class 5 theo IEC 60228; Hợp chất cách điện HF XLPE theo tiêu chuẩn IEC 60092-360 Độ dày theo tiêu chuẩn IEC 60092-353; Nhận dạng lõi (ưu tiên): 1 lõi: đen, 2 lõi: nâu, xanh dương, 3 lõi: đen, xám, nâu hoặc (xanh dương, nâu, xanh lá/vàng), 4 lõi: nâu, đen, xám, xanh dương hoặc xanh lá/vàng, 5 lõi: xanh dương, nâu, đen, xám, đen hoặc xanh lá/vàng Từ 5 lõi: đen được đánh số (có hoặc không có xanh lá/vàng); Lớp lót: Chất độn sợi và băng không hút ẩm hoặc lớp vỏ bên trong không chứa halogen được đùn; Vỏ ngoài: Hợp chất SHF1 theo IEC 60092-360 Độ dày theo IEC 60092-353 Màu sắc: đen (hoặc màu khác theo thỏa thuận) Đường kính ngoài theo IEC 60092-350 phụ lục D.

• Marking: UNIKA (Italy) – SH-PC-U 0,6/1 kV 90°C (core number) x (cross-section) – IEC 60092-353 – IEC 60332-3-22 – traceability code.
• Nhiệt độ dây dẫn định mức cho lắp đặt cố định: 90°C
• Nhiệt độ lắp đặt tối thiểu: – 15°C
• Bán kính uốn tối thiểu: (theo bảng 4 của IEC 60092-352):
  4D đối với cáp có đường kính tổng thể không lớn hơn 25 mm
  6D đối với cáp có đường kính tổng thể lớn hơn 25 mm
  với D là đường kính tổng thể
• Tính chất cháy:
  IEC 60332-3-22 không lan truyền lửa
  IEC 60332-1-2 không lan truyền ngọn lửa
  IEC 60754-1 hàm lượng halogen
  IEC 60754-2 độ pH và độ dẫn điện
  IEC 60684-2 hàm lượng flo
  IEC 61034 phát thải khói

🔍 Cấu tạo chi tiết cáp unika SH-PC-U

1. Ruột dẫn (Conductor)

   • Đồng đỏ (bare copper) hoặc tùy chọn đồng thiếc (tinned copper), lớp 5 theo IEC 60228.

   • Điện áp định mức: 0,6/1 kV.

2. Cách điện (Insulation)

   • Vật liệu: HF-XLPE compound theo IEC 60092‑351 hoặc IEC 60092‑360 (đối với các phiên bản đặc biệt).

   • Độ dày vỏ cách điện tuân theo IEC 60092‑353.

   • Màu vỏ cách điện: tuỳ số lõi (“core number”) và tiết diện, có bảng quy định mã màu lõi trong catalogue.

3. Điền đầy và băng quấn (Bedding / fillers / tapes)

   • Sợi điền (yarn fillers) và băng không hút ẩm (non-hygroscopic tape) hoặc lớp lót (“inner sheath”) bằng vật liệu không halogen (nếu có).

4. Vỏ ngoài (Sheath / Outer sheath)

   • Vật liệu: SHF1 compound (halogen-free, flame retardant) theo IEC 60092-359/360.

   • Màu sắc: Đen (hoặc theo thỏa thuận đặc biệt).

   • Độ dày / đường kính ngoài tuân theo IEC 60092-353 và IEC 60092-350 (Annex D) quy định.

5. Nhận diện lõi (Core identification)

   • Quy tắc tham khảo:

     • 1 lõi: màu đen

     • 2 lõi: nâu, xanh lam

     • 3 lõi: đen, xám, nâu hoặc (xanh, nâu, vàng/ xanh-vàng)

     • 4 lõi: nâu, đen, xám, xanh hoặc vàng/ xanh-vàng

     • Từ 5 lõi trở lên: lõi đen có đánh số (và có thể kèm lõi vàng/ xanh-vàng)

6. Các tiêu chuẩn áp dụng & đặc tính phụ

   • Tiêu chuẩn: IEC 60092-353 (hệ thống dây cáp trên tàu), IEC 60332-3-22 (chống cháy dạng thử nghiệm tầng), v.v.

   • Ứng dụng: cáp điện lực & điều khiển dùng trên tàu biển, môi trường khắc nghiệt.

🔹 Ứng dụng của cáp UNIKA SH-PC-U trên tàu biển

Hệ thống điện chính và phân phối

• Main Switchboard / Sub-Distribution Boards

  • Cấp nguồn cho động cơ phụ, bơm, quạt, hệ thống điều hòa, chiếu sáng.

  • Thường đi trong ống cáp, máng cáp, tủ điện, nơi không yêu cầu giáp cơ khí.

Hệ thống điều khiển và tín hiệu (Control & Instrumentation)

• Dùng cho PLC, SCADA, tự động hóa, điều khiển:

  • Bơm nước, bơm dầu, quạt, máy nén, động cơ phụ.

  • Truyền tín hiệu từ cảm biến đến bảng điều khiển.

• Ruột dẫn đồng mềm giúp đi dây quanh co, lắp đặt trong khoang kỹ thuật.

Chiếu sáng và điện dân dụng trên tàu

• Hành lang, cầu thang, cabin thủy thủ → cấp điện cho chiếu sáng, ổ cắm, thông gió.

• Lớp vỏ halogen-free, low smoke giúp giảm khói và khí độc khi xảy ra cháy.

Hệ thống phòng cháy và cứu hỏa

• Mạch điều khiển báo cháy, cảm biến khói, van sprinkler.

• Cáp duy trì mạch khi có cháy nhờ chống cháy và chịu nhiệt, tuy không phải là cáp chịu cháy đặc biệt S95.

Hệ thống khẩn cấp (Emergency Circuits)

• Trong một số trường hợp có thể dùng cho đèn thoát hiểm hoặc mạch điện dự phòng, nhưng nếu cần duy trì hoạt động khi cháy lâu, thường ưu tiên cáp SH-PC-U-F S95.

• SH-PC-U vẫn thích hợp cho cấp điện cho thiết bị phụ trợ không quan trọng sống còn, hoặc khu vực ít rủi ro cháy.

Khoang kỹ thuật và buồng máy

• Điện cho bơm, quạt, động cơ phụ, thiết bị cơ khí phụ trợ.

• Thích hợp lắp đặt trong máy cáp, máng cáp, thân tàu, nơi cáp không phải chịu va đập mạnh.

🔹 Khu vực sử dụng đến cáp UNIKA SH-PC-U

⚓ Buồng máy / Engine Room

• Ứng dụng: Cấp điện và điều khiển cho động cơ phụ, bơm, quạt, hệ thống làm mát.

• Lý do dùng SH-PC-U: Ruột đồng mềm, dễ đi dây quanh co trong không gian hẹp, chịu nhiệt tốt (90 °C), chống cháy mức cơ bản.

💡 Khoang kỹ thuật / Technical Spaces

• Ứng dụng: Hệ thống HVAC, máy nén khí, bơm phụ trợ, tủ điều khiển phụ.

• Lý do: Không chịu áp lực cơ học lớn → không cần giáp; tính linh hoạt cao, dễ đi ống hoặc máng cáp.

🏠 Cabin và khu sinh hoạt thủy thủ

• Ứng dụng: Chiếu sáng, ổ cắm, thông gió, điều hòa.

• Lý do: Vỏ halogen-free và low-smoke → hạn chế khí độc khi xảy ra cháy; phù hợp cho khu vực có người ở.

🛤 Hành lang, cầu thang, khu vực thoát hiểm

• Ứng dụng: Chiếu sáng thông thường, đèn hành lang, báo động.

• Lý do: Chống cháy và low-smoke; đảm bảo an toàn khi di chuyển.

🧭 Buồng điều khiển phụ / Control Rooms

• Ứng dụng: Truyền tín hiệu, điều khiển bơm, quạt, thiết bị phụ trợ, cảm biến.

• Lý do: Ruột dẫn mềm, ít nhiễu, dễ lắp đặt trong tủ điều khiển hoặc ống cáp.

Hệ thống phụ trợ / Auxiliary Systems

• Ứng dụng: UPS phụ, bơm cứu hỏa phụ trợ, thiết bị phụ trợ không sống còn.

• Lý do: Duy trì hoạt động bình thường, nhưng không bắt buộc chịu nhiệt lâu trong hỏa hoạn → dùng SH-PC-U thay vì S95.

Lưu ý:

• Không dùng SH-PC-U cho các mạch điện quan trọng sống còn như đèn thoát hiểm khẩn cấp, hệ thống cứu hỏa chính, vì loại cáp này không chịu cháy lâu theo tiêu chuẩn S95.

• Khu vực đó nên dùng SH-PC-U-F S95.

📌 Tóm tắt khu vực sử dụng SH-PC-U trên tàu
