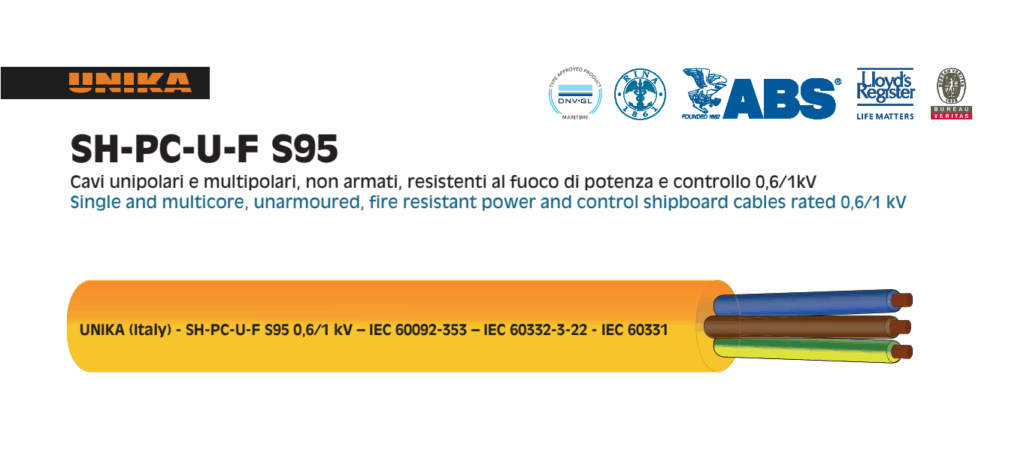

Cáp điện tàu biển UNIKA 0,6/1 kV SH-PC-U-F S95 SHF1 Orange -15°C to 90°C | Marine Cable | Chính hãng – giá tốt nhất

Cavi unipolari e multipolari, non armati, resistenti al fuoco di potenza e controllo 0,6/1kV
Single and multicore, unarmoured, fire resistant power and control shipboard cables rated 0,6/1 kV
Cáp điện và điều khiển chống cháy một lõi và nhiều lõi, không giáp, định mức 0,6/1 kV trên tàu

Hãng sản xuất: Unika S.p.a.

Xuất xứ: Italy (ý)

Dây cáp điện chống cháy tàu biển UNIKA SH-PC-U-F S95 (0,6/1 kV) — loại “unarmoured fire-resistant power & control shipboard cable” (cáp điện lực & điều khiển không giáp, chịu cháy, dùng cho tàu biển/hải hành) được sử dụng Ruột dẫn: Đồng Trần (đồng mạ thiếc tùy chọn) Class 5 theo IEC 60228; Cách điện: Hợp chất silicon S95 theo tiêu chuẩn IEC 60092-360 Độ dày theo tiêu chuẩn IEC 60092-353; Nhận dạng lõi (ưu tiên): 1 lõi: đen, 2 lõi: nâu, xanh dương, 3 lõi: đen, xám, nâu hoặc (xanh dương, nâu, xanh lá/vàng), 4 lõi: nâu, đen, xám, xanh dương hoặc
xanh lá/vàng, 5 lõi: xanh dương, nâu, đen, xám, đen hoặc xanh lá/vàng, Từ 5 lõi: đen được đánh số (có hoặc không có xanh lá/vàng); Lớp lót: Chất độn sợi và băng không hút ẩm hoặc lớp vỏ bên trong không chứa halogen được đùn; Vỏ ngoài: Hợp chất SHF1 theo IEC 60092-360 Độ dày theo IEC 60092-353 Màu sắc: cam (hoặc màu khác theo thỏa thuận) Đường kính ngoài theo IEC 60092-350 phụ lục D.

• Marking:
  Cable diameter > 20mm: UNIKA (Italy) – SH-PC-U-F S95 0,6/1 kV 90°C (core number) x (cross-section) – IEC 60092-353 – IEC 60332-3-22 – IEC 60331-21 – IEC 60331-1 – traceability code
  Cable diameter ≤ 20mm: UNIKA (Italy) – SH-PC-U-F S95 0,6/1 kV 90°C (core number) x (cross-section) – IEC 60092-353 – IEC 60332-3-22 – IEC 60331-21 – IEC 60331-2 – traceability code
• Nhiệt độ dây dẫn định mức cho lắp đặt cố định: 90°C
• Nhiệt độ lắp đặt tối thiểu: -15 °C
• Bán kính uốn tối thiểu: (theo bảng 4 của IEC 60092-352):
  4D đối với cáp có đường kính tổng thể không lớn hơn 25 mm
  6D đối với cáp có đường kính tổng thể lớn hơn 25 mm
  D là đường kính tổng thể
• Tính chất cháy:
  IEC 60332-3-22 không lan truyền lửa
  IEC 60332-1-2 không lan truyền ngọn lửa
  IEC 60331-21, IEC 60331-1 (2) chống cháy
  IEC 60754-1 hàm lượng halogen
  IEC 60754-2 độ pH và độ dẫn điện
  IEC 60684-2 hàm lượng flo
  IEC 61034 phát thải khói

🔍 Cấu tạo chi tiết cáp UNIKA SH-PC-U-F S95

• Ruột dẫn (Conductor):

  • Đồng đỏ trần (bare copper) hoặc tùy chọn đồng thiếc (tinned copper).

  • Tiêu chuẩn: lớp 5 theo IEC 60228.

• Cách điện (Insulation):

  • Vật liệu: Silicone compound “S95” theo IEC 60092‑360.

  • Độ dày cách điện tuân theo IEC 60092‑353.

• Điền đầy / Băng quấn / Lót (Fillers & Tape / Inner Bedding):

  • Sợi điền (yarn fillers) và băng không hút ẩm (non-hygroscopic tape) hoặc lớp lót nội bộ bằng halogen-free material (nếu có) theo catalogue.

• Vỏ ngoài (Outer Sheath):

  • Vật liệu: SHF1 compound (halogen-free, flame retardant) theo IEC 60092-360.

  • Màu: Thường màu cam RAL 2003 (hoặc màu được thống nhất riêng).

  • Đường kính ngoài tuân theo IEC 60092‑350 (Annex D) đối với cáp này.

• Nhận diện lõi (Core Identification):

  • 1 lõi: màu đen.

  • 2 lõi: nâu, xanh lam.

  • 3 lõi: đen, xám, nâu hoặc (xanh, nâu, vàng-xanh).

  • 4 lõi: nâu, đen, xám, xanh hoặc vàng-xanh.

  • Từ 5 lõi trở lên: lõi đen có đánh số (có thể kèm lõi vàng-xanh).

⚓ Ứng dụng của cáp UNIKA SH-PC-U-F S95 trên tàu biển

🔹 1. Cấp điện cho các hệ thống thiết yếu

• Dùng để truyền tải điện 0,6/1 kV trong các hệ thống điện phân phối nội bộ của tàu:

  • Từ bảng điện chính (Main Switchboard) đến các tủ phân phối (Sub-Distribution Boards).

  • Cấp nguồn cho chiếu sáng, quạt thông gió, bơm, thiết bị phụ trợ, thang máy, hệ thống cửa kín nước, v.v.

• Vì không có lớp giáp (unarmoured) → thích hợp lắp đặt trong khu vực được bảo vệ cơ học, như khoang kỹ thuật, buồng máy, hầm cáp, ống cáp, hoặc trục cáp trong thân tàu.

🔹 2. Điều khiển và tín hiệu

• Dùng cho mạch điều khiển, giám sát và tự động hóa trên tàu:

  • Điều khiển hệ thống HVAC, máy phát, động cơ điện, máy nén, hệ thống PABX, báo cháy, hoặc hệ thống điều khiển động cơ chính.

  • Truyền tín hiệu giữa các thiết bị điều khiển và trung tâm SCADA/PLC.

• Đặc tính đồng mềm lớp 5 giúp cáp dễ uốn, phù hợp với không gian hẹp và đường đi phức tạp trong tàu.

🔹 3. Ứng dụng trong khu vực yêu cầu an toàn cháy nổ cao

• Cáp được chứng nhận chịu cháy theo IEC 60331 (Fire Resistant) và chống lan cháy IEC 60332-3-22.

• Vì vậy, thích hợp lắp đặt ở:

  • Đường thoát hiểm, phòng điều khiển, trung tâm thông tin, tủ báo cháy, hệ thống khẩn cấp, hoặc đường cấp điện cho thiết bị quan trọng (Emergency Power).

• Khi xảy ra cháy, cáp vẫn duy trì truyền điện trong 90–180 phút, đảm bảo hoạt động của hệ thống báo động và điều khiển an toàn.

🔹 4. Ứng dụng trong hệ thống khẩn cấp (Emergency Systems)

• Dùng cho mạch điện khẩn cấp, hệ thống bơm cứu hỏa, chiếu sáng thoát hiểm, loa khẩn cấp.

• Giúp đảm bảo các thiết bị quan trọng vẫn hoạt động ngay cả trong điều kiện nhiệt độ cao và có lửa.

⚓ 1. Khu vực hệ thống điện chính

🔹 Main Switchboard Room / Engine Control Room (ECR)

• Dùng để cấp điện và điều khiển các thiết bị chính như máy phát, bơm, quạt, hệ thống dầu – nước – làm mát.

• Vì khu vực này có nhiều nguồn nhiệt và rủi ro cháy → cần cáp chịu cháy, halogen-free để đảm bảo hoạt động liên tục của mạch điều khiển.

• 👉 Ứng dụng cáp SH-PC-U-F S95:

  • Cáp cấp nguồn 0.6/1 kV.

  • Cáp điều khiển động cơ và thiết bị đo lường (control & instrumentation).

🚨 2. Hệ thống điện khẩn cấp (Emergency Power System)

🔹 Emergency Switchboard / Emergency Lighting Circuits

• Cáp SH-PC-U-F S95 được bắt buộc dùng trong mạch khẩn cấp vì có khả năng duy trì điện khi có cháy (IEC 60331).

• 👉 Ứng dụng:

  • Cấp nguồn cho đèn thoát hiểm, loa cảnh báo, hệ thống P.A (Public Address).

  • Hệ thống liên lạc khẩn cấp, bảng điều khiển cứu hỏa.

  • Bơm cứu hỏa (Fire Pump), Emergency generator room.

🧯 3. Khu vực phòng cháy và báo cháy (Fire Detection & Alarm Systems)

🔹 Bridge, Control Room, Fire Zones

• Dùng trong các mạch điều khiển báo cháy, cảm biến khói, sprinkler, van cứu hỏa tự động.

• Khi xảy ra cháy, cáp vẫn duy trì tín hiệu trong 90–180 phút.

• Không sinh khí độc, không lan cháy → bảo vệ thuyền viên trong quá trình di tản.

💡 4. Hệ thống chiếu sáng & thông tin trên tàu

🔹 Accommodation & Passageways (khu sinh hoạt, hành lang, cầu thang)

• Dây điện cho chiếu sáng thoát hiểm, đèn hành lang, khu vực sinh hoạt, nơi có người ở.

• Vì đây là khu vực sinh mạng (mang tính dân cư trên tàu) → yêu cầu cáp LSZH (Low Smoke, Zero Halogen) để giảm khói độc khi cháy.

⚙️ 5. Buồng máy & khoang kỹ thuật (Engine Room, Pump Room)

• Môi trường nhiệt độ cao, nhiều dầu và rung động.

• Cáp SH-PC-U-F S95 với cách điện Silicone S95 chịu nhiệt đến 90 °C, thích hợp cho:

  • Bơm dầu, bơm nước làm mát, quạt hút khí nóng.

  • Điều khiển động cơ điện phụ (Auxiliary motors).

• Thường đi trong ống dẫn cáp hoặc máng cáp bảo vệ (unarmoured installation).

🧭 6. Khu vực điều khiển – cầu tàu (Bridge / Navigation Area)

• Cáp điều khiển và cấp điện cho:

  • Hệ thống định vị, radar, AIS, thiết bị vô tuyến.

  • Hệ thống điều khiển hướng, tự động lái (Autopilot).

• Ưu tiên cáp chịu nhiễu thấp, halogen-free để đảm bảo tín hiệu ổn định.

🧍‍♂️ 7. Khu vực sinh hoạt thủy thủ đoàn

🔹 Cabins, Galley (nhà ăn), Recreation Rooms

• Cung cấp điện cho thiết bị chiếu sáng, ổ cắm, thông gió, điều hòa.

• Cáp SH-PC-U-F S95 được chọn do:

  • An toàn cháy nổ cao, không sinh khí độc.

  • Giữ điện cho chiếu sáng khẩn cấp nếu cháy xảy ra.

🪫 8. Hệ thống pin dự phòng và UPS

• Cáp nối giữa UPS – bảng điều khiển – thiết bị quan trọng.

• Vì cáp này chịu cháy và duy trì mạch, rất phù hợp cho các mạch “vital systems”.

🧩 9. Các khu vực đặc biệt
