Cáp điều khiển UNIKA 150V/250V SH-CI-C-A-F S95 SHF1 Orange -15°C to 90°C | Marine Cable | Chính hãng – giá tốt nhất

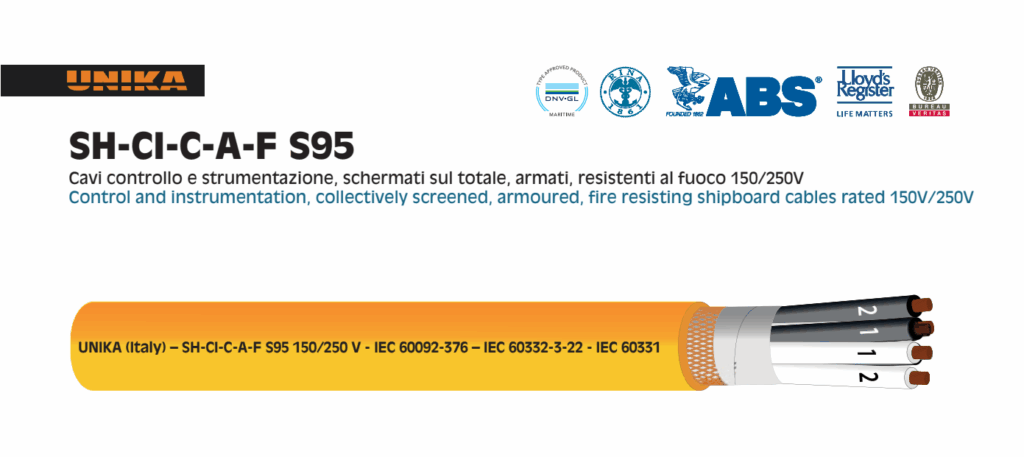

Cavi controllo e strumentazione, schermati sul totale, armati, resistenti al fuoco 150/250V
Control and instrumentation, collectively screened, armoured, fire resisting shipboard cables rated 150V/250V
Cáp điều khiển và thiết bị đo lường, được che chắn chung, bọc thép, chống cháy, định mức 150V/250V

Hãng sản xuất: Unika S.p.a.

Xuất xứ: Italy (ý)

Dây cáp điều khiển tín hiệu chống cháy tàu biển UNIKA SH-CI-C-A-F S95 150/250 V (Control & Instrumentation, collectively-screened, armoured, fire-resisting shipboard cable) được sử dụng Ruột dẫn: Đồng Trần (đồng mạ thiếc tùy chọn) Class 5 theo IEC 60228; cách điện: Hợp chất silicon S95 theo IEC 60092-360 Độ dày theo IEC 60092-376; Nhận dạng cốt lõi (ưu tiên): Đơn: đen với các số 1, 2, 3, …, Cặp: đen, trắng với các số 1-1, 2-2, 3-3, …, Bộ ba: đen, trắng, đỏ với các số 1-1-1, 2-2-2, 3-3-3, …, Bộ tứ: đen, trắng, đỏ, xanh với các số 1-1-1-1, 2-2-2-2, 3-3-3-3, …; Lắp ráp lõi đơn: Mỗi lõi được lắp ráp tạo thành cặp hoặc bộ ba hoặc bộ bốn (đơn vị); Lắp ráp: Tất cả các lõi hoặc đơn vị được lắp ráp theo hình tròn với chất độn phù hợp và băng dính không hút ẩm; Màn chắn tập thể: Băng nhôm/polyester có dây drain wire; Giáp: Đồng trần (theo yêu cầu đồng thiếc hoặc dây thép mạ kẽm bện) Độ phủ tối thiểu 90%; Vỏ ngoài: Hợp chất SHF1 theo IEC 60092-360 Độ dày theo IEC 60092-376 Màu sắc: cam (hoặc màu khác theo thỏa thuận) Đường kính ngoài theo IEC 60092-350 phụ lục D.

• Marking:
  Cable diameter > 20mm: UNIKA (Italy) – SH-CI-C-A-F S95 150/250 V 90°C (n° cores) x (n° units) x (cross-section) – IEC 60092-376 – IEC 60332-3-22 – IEC 60331-21 – IEC 60331-1 – traceability code
  Cable diameter ≤ 20mm: UNIKA (Italy) – SH-CI-C-A-F S95 150/250 V 90°C (n° cores) x (n° units) x (cross-section) – IEC 60092-376 – IEC 60332-3-22 – IEC 60331-21 – IEC 60331-2 – traceability code
• Nhiệt độ dây dẫn định mức cho lắp đặt cố định: 90°C
• Nhiệt độ lắp đặt tối thiểu: -15 °C
• Bán kính uốn tối thiểu: 6D: D là đường kính tổng thể
• Tính chất cháy:
  IEC 60332-3-22 không lan truyền lửa
  IEC 60332-1-2 không lan truyền ngọn lửa
  IEC 60331-21, IEC 60331-1 (2) chống cháy
  IEC 60754-1 hàm lượng halogen
  IEC 60754-2 độ pH và độ dẫn điện
  IEC 60684-2 hàm lượng flo
  IEC 61034 phát thải khói

🛠 Cấu tạo chi tiết cáp UNIKA SH-CI-C-A-F S95

• Ruột dẫn (Conductor):
  Đồng đỏ trần (Bare copper) hoặc tùy chọn đồng thiếc (Tinned copper), lớp 5 theo IEC 60228.

• Cách điện (Insulation):
  Vật liệu: Silicone compound S95 theo IEC 60092-360. Độ dày cách điện tuân theo IEC 60092-376.

• Tổ hợp lõi / điền đầy (Core assembly / Fillers):

  • Lõi được nhóm thành đơn, đôi, ba hoặc bốn (units) tuỳ kiểu.

  • Các unit hoặc lõi được lắp thành dạng tròn với sợi điền không hút ẩm (non-hygroscopic fillers) và băng không hút ẩm.

• Màng chắn chung (Collective Screen):
  Băng nhôm/poliêster (aluminium/polyester tape) + dây thoát (drain wire) bao quanh tập hợp lõi.

• Giáp bảo vệ (Armouring):
  Lớp giáp bện từ dây đồng trần (có thể yêu cầu đồng thiếc hoặc dây thép mạ kẽm) với độ che phủ tối thiểu 90 %.

• Vỏ ngoài (Outer Sheath):
  Vật liệu: SHF1 compound (Halogen-free, Flame retardant) theo IEC 60092-360. Độ dày vỏ tuân theo IEC 60092-376. Màu thường là cam (RAL 2003) hoặc màu khác theo thoả thuận. Đường kính ngoài theo IEC 60092-350 Annex D.

• Nhận diện lõi (Core Identification):
  Ví dụ:

  • Lõi đơn: màu đen, đánh số 1, 2, 3…

  • Đôi: đen, trắng với số như 1-1, 2-2,…

  • Ba: đen, trắng, đỏ 1-1-1, 2-2-2, 3-3-3, …

  • Bốn: đen, trắng, đỏ, xanh 1-1-1-1, 2-2-2-2, 3-3-3-3, …

⚓ Ứng dụng chính trên tàu biển và công trình ngoài khơi

🔹 A. Hệ thống điều khiển (Control Systems)

• Truyền tín hiệu điều khiển giữa trung tâm và thiết bị đầu cuối:

  • PLC → van điện, bơm, động cơ phụ trợ, quạt thông gió, servo, actuator.

  • Tủ điều khiển động cơ (MCC, Engine Control Room).

• Vì sao chọn SH-CI-C-A-F S95:

  • Có màng chắn chung (screen) chống nhiễu từ động cơ, biến tần.

  • Giáp đồng (A) bảo vệ cơ học, chống rung, chống va đập.

  • S95 đảm bảo mạch không đứt khi xảy ra hỏa hoạn.

🔹 B. Hệ thống đo lường & giám sát (Instrumentation Systems)

• Kết nối cảm biến đo nhiệt độ, áp suất, lưu lượng, mức chất lỏng đến bộ hiển thị/PLC.

• Dùng cho các hệ thống:

  • Giám sát động cơ chính và phụ

  • Đo mức bồn nhiên liệu, nước, dầu, ballast

  • Hệ thống HVAC (điều hòa, thông gió)

✅ Đặc điểm nổi bật: tín hiệu ổn định, không bị nhiễu trong môi trường điện từ mạnh của tàu.

🔹 C. Hệ thống báo cháy & an toàn (Fire Detection & Safety Systems)

• Truyền tín hiệu từ:

  • Đầu báo khói, đầu báo nhiệt, nút nhấn khẩn (manual call point)

  • Bộ kích hoạt chữa cháy, van nước, chuông, còi báo động

• Cáp chịu cháy (IEC 60331) giúp:

  • Duy trì mạch báo cháy trong lửa ít nhất 90–180 phút

  • Đảm bảo tín hiệu cảnh báo & hệ thống cứu hỏa vẫn hoạt động

🔹 D. Hệ thống thông tin & báo động (Communication & Alarm)

• Cáp kết nối cho:

  • Hệ thống PA/GA (Public Address / General Alarm)

  • Hệ thống liên lạc nội bộ, chuông báo, thiết bị giám sát cabin

• Khi cháy, cáp vẫn truyền tín hiệu âm thanh & cảnh báo → hỗ trợ sơ tán an toàn.

🔹 E. Hệ thống điều hướng & điều khiển từ xa (Navigation & Remote Control)

• Dùng trên cầu tàu (Bridge) cho:

  • Radar, GPS, autopilot, la bàn điện tử, cảm biến môi trường

  • Bộ truyền tín hiệu đến thiết bị điều hướng hoặc giám sát từ xa

• Lợi thế: chống nhiễu điện từ, truyền tín hiệu chính xác, an toàn.

🔹 F. Khu vực chiếu sáng và tín hiệu khẩn cấp (Emergency & Signal Systems)

• Mạch điều khiển đèn khẩn, đèn báo sự cố, hệ thống đèn thoát hiểm.

• Cáp fire-resistant giúp duy trì chiếu sáng khi cháy → hỗ trợ thoát hiểm.

🔹 G. Ứng dụng ngoài tàu biển

• Giàn khoan dầu khí (Offshore Platform)

• Trạm điều khiển dầu khí ngoài khơi (Control Skids, FPSO, FSO)

• Hệ thống điều khiển cảng, cầu cảng, cần cẩu hàng hải

• Các khu vực công nghiệp có yêu cầu chống cháy, nhiễu, halogen-free

🔧 Ưu điểm kỹ thuật nổi bật của SH-CI-C-A-F S95

🧭 Tóm tắt ứng dụng theo khu vực tàu
