Dây cáp tín hiệu chịu gập ROBOT TAIYO/ JAPAN EXT-II/20276 LF 30V 80°C DARK BLUE | Chính Hãng – Moving – Giá Tốt Nhất
Hãng sản xuất: Taiyo Cabletec
Xuất xứ: JAPAN (Nhật Bản – Thành viên nhóm G7)
Dây cáp điều khiển tín hiệu chịu gập, chịu uốn, chịu xoắn, chuyển động ROBOT / Băng Tải / Drag chain TAIYO/ JAPAN EXT-II/20276 LF 30V Lõi dẫn được dùng “extremely fine special conductor” để tăng linh hoạt; Cách điện: PVC ma sát thấp và chịu nhiệt; Vỏ bọc (sheath): PVC chịu dầu & chịu nhiệt, và sử dụng vật liệu ma sát thấp cho vỏ ngoài để phù hợp với chuyển động/trượt trong xích cáp; Tiêu chuẩn: UL STYLE 20276, CSA AWM IIA/B; Flame rating VW-1, FT1.
🎯 Ứng dụng trong hệ thống robot & drag chain
Dưới đây là các ứng dụng và vì sao loại cáp này rất phù hợp:
-
Hệ thống robot (cánh tay robot, trục chuyển động, khối xoay,…)
-
Robot thường có các khớp nối, chuyển động liên tục, uốn xoắn, và cần tín hiệu/điều khiển hoạt động ổn định.
-
Cáp EXT-Ⅱ/20276 LF được thiết kế đặc biệt cho “moving cable carrier wiring for high-speed moving” (hệ dây trong xích cáp di chuyển tốc độ cao) — rõ ràng rất phù hợp với robot.
-
Vì điện áp định mức chỉ 30 V, nên nó thường phù hợp với tín hiệu/điều khiển (sensor, encoder, motor feedback, v.v.), chứ không phải cho nguồn điện lớn (ví dụ motor chính) — điều này cần lưu ý.
-
-
Drag Chain / Cable Carrier System (xích cáp, dây đi động trong máy)
-
Khi dây cáp đặt trong xích (drag chain) phải chịu uốn nhiều, trượt, chuyển động liên tục — đây là môi trường khắc nghiệt hơn so với đi cố định.
-
Loại cáp này đã được thử nghiệm hơn 50 triệu chu kỳ uốn (và thực tế hơn 100 triệu) trong hệ xích cáp để chứng minh khả năng chịu uốn dài.
-
Vỏ ngoài “low-friction” giúp giảm ma sát khi dây trượt trong xích hoặc tiếp xúc với bộ phận chuyển động. Điều này giúp tăng tuổi thọ.
-
Chống dầu, chống nhiệt — phù hợp các khu vực công nghiệp mà drag chain có thể tiếp xúc với dầu, mỡ máy, hơi nóng.
-

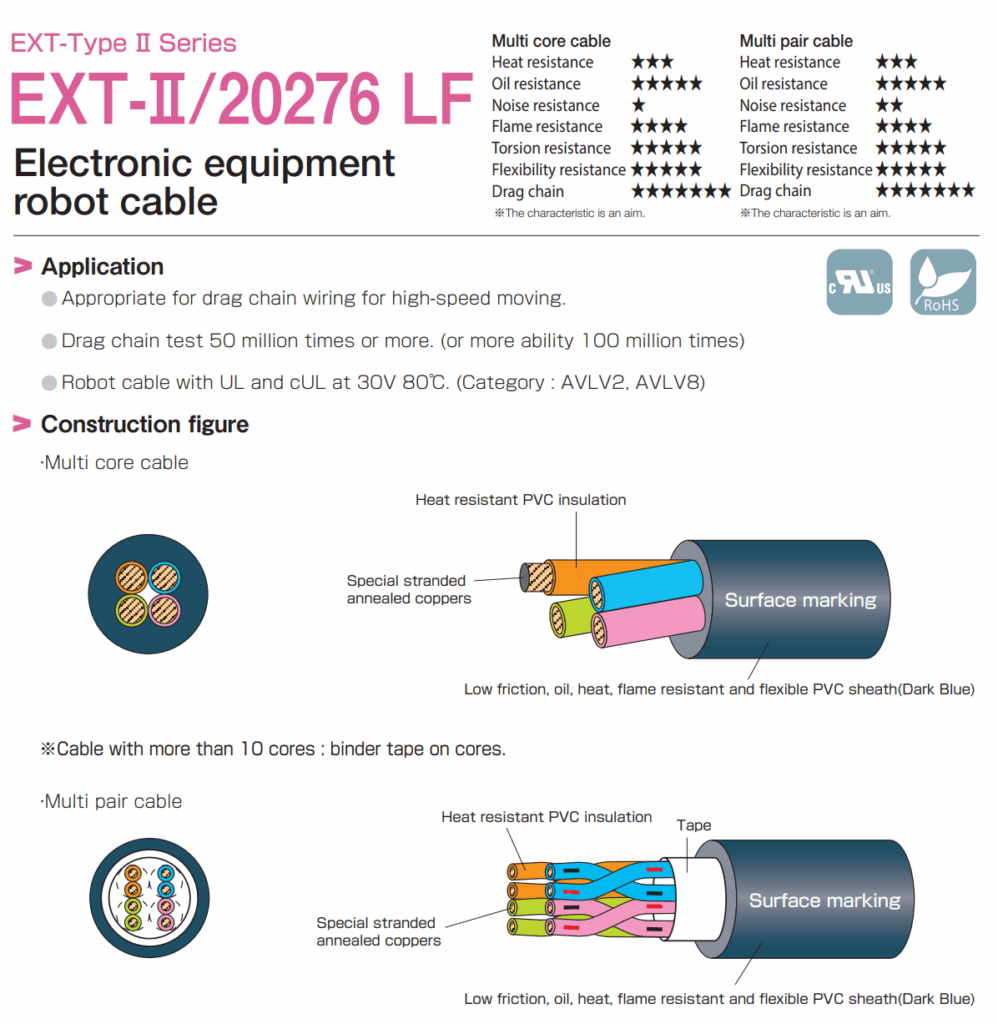

EXT-2/20276 LF
Electronic equipment robot cable/ Cáp robot thiết bị điện tử
| Multi core cable | Multi pair cable |
| Heat resistance ★★★ | Heat resistance ★★★ |
| Oil resistance ★★★★★ | Oil resistance ★★★★★ |
| Noise resistance ★ | Noise resistance ★★ |
| Flame resistance ★★★★ | Flame resistance ★★★★ |
| Torsion resistance ★★★★★ | Torsion resistance ★★★★★ |
| Flexibility resistance ★★★★★ | Flexibility resistance ★★★★★ |
| Drag chain ★★★★★★★ | Drag chain ★★★★★★★ |
※The characteristic is an aim.
Appropriate for drag chain wiring for high-speed moving.
Drag chain test 50 million times or more. (or more ability 100 million times)
Robot cable with UL and cUL at 30V,80°C. (Category : AVLV2, AVLV8)
Extremely fine special conductor use.
Low friction and heat resistant PVC used for insulation.
Oil and heat resistant PVC used for sheath.
Low friction material used for sheath.
Flame resisting : UL VW-1, cUL FT1.
| Category | Signal and instrumentation |
|---|---|
| AWG | 28 – 20 |
| SQ（mm2） | 0.08 – 0.5 |
| Core (pair) | Multi |
| Use | Moving |
| Shield | None |
| Voltage | 30V |
| Rating temperature | 80°C |
| Standards |   |
| Characteristics | Oil, Heat, Flexible, Twisting, Wear |
➤ Surface marking
－EXT-Ⅱ TAIYO ☐☐AWG LF R15 E67647 AWM 20276 80℃ VW-1 AWM ⅡA/B 80℃ 30V FT1－
