Dây cáp điện chịu gập ROBOT TAIYO/ JAPAN EXT-II-SB/2501 LF 600V 105°C DARK BLUE | Chính Hãng – Moving – Giá Tốt Nhất

Hãng sản xuất: Taiyo Cabletec

Xuất xứ: JAPAN (Nhật Bản – Thành viên nhóm G7)

Dây cáp điện và điều khiển tín hiệu chịu gập, chịu uốn, chịu xoắn, chuyển động ROBOT / Băng Tải / Drag chain TAIYO/ JAPAN EXT-II-SB/2501 LF 600V Sử dụng dây dẫn đặc biệt siêu mịn. PVC chịu nhiệt và ma sát thấp được sử dụng làm vật liệu cách điện. PVC chịu dầu và chịu nhiệt được sử dụng làm vỏ bọc. Vật liệu ma sát thấp được sử dụng làm vỏ bọc. Chống cháy: UL VW-1, cUL FT1.

🎯 2. Ứng dụng trong hệ thống robot

Trong robot công nghiệp, các dây dẫn đi từ tủ điều khiển đến các khớp chuyển động hoặc bộ phận servo thường phải chịu uốn, xoắn và rung liên tục.

Lý do cáp EXT-Ⅱ-SB/2501 LF phù hợp:

1. Cấu tạo chống nhiễu (SB – Shielded Braided)
   → Giúp bảo vệ tín hiệu điều khiển/servo khỏi nhiễu điện từ (EMI/RFI), rất quan trọng với robot có nhiều động cơ servo và encoder.

2. Chịu uốn và chuyển động cao
   → Được thiết kế chuyên cho “High-speed moving cable chain wiring”, đạt tới hàng chục triệu chu kỳ uốn mà không đứt lõi.

3. Vỏ chịu dầu và ma sát thấp
   → Phù hợp trong môi trường robot thường có dầu, mỡ, bụi kim loại, ma sát cao.

4. Điện áp cao (600 V)
   → Dùng được cả cho mạch điều khiển và mạch cấp nguồn động lực cho động cơ servo, không chỉ tín hiệu nhỏ.

Ứng dụng cụ thể:

• Dây servo motor và encoder trên robot 6 trục (Fanuc, Yaskawa, ABB…).

• Dây điều khiển tín hiệu giữa khớp robot, nơi có nhiễu điện cao.

• Robot hàn, robot gắp linh kiện, robot AGV/AMR với mạch cấp nguồn và tín hiệu tích hợp chung.

🔄 3. Ứng dụng trong hệ thống drag-chain (cáp di động)

Drag-chain hay cable carrier là hệ thống bảo vệ và dẫn cáp trong máy tự động hoặc robot, giúp cáp di chuyển trơn tru và không bị gấp khúc.

Ưu điểm khi dùng EXT-Ⅱ-SB/2501 LF:

• Vỏ ngoài ma sát thấp → giúp giảm mài mòn giữa cáp và thành chain.

• Lõi mảnh, mềm dẻo cao → cho phép uốn cong liên tục với bán kính nhỏ.

• Vỏ chịu dầu & nhiệt → phù hợp môi trường công nghiệp (CNC, robot hàn, máy dập, dây chuyền tự động).

• Shield bện đồng → giảm nhiễu chéo khi đi song song nhiều dây trong cùng một drag-chain.

Ví dụ ứng dụng:

• Cáp điều khiển trong drag-chain của máy CNC, máy cắt laser, máy hàn tự động.

• Dây nguồn và tín hiệu cho trục X–Y–Z của robot Cartesian hoặc hệ thống pick-and-place.

• Dây dẫn servo trong hệ thống robot gắp sản phẩm, dây chuyền sản xuất ô tô.

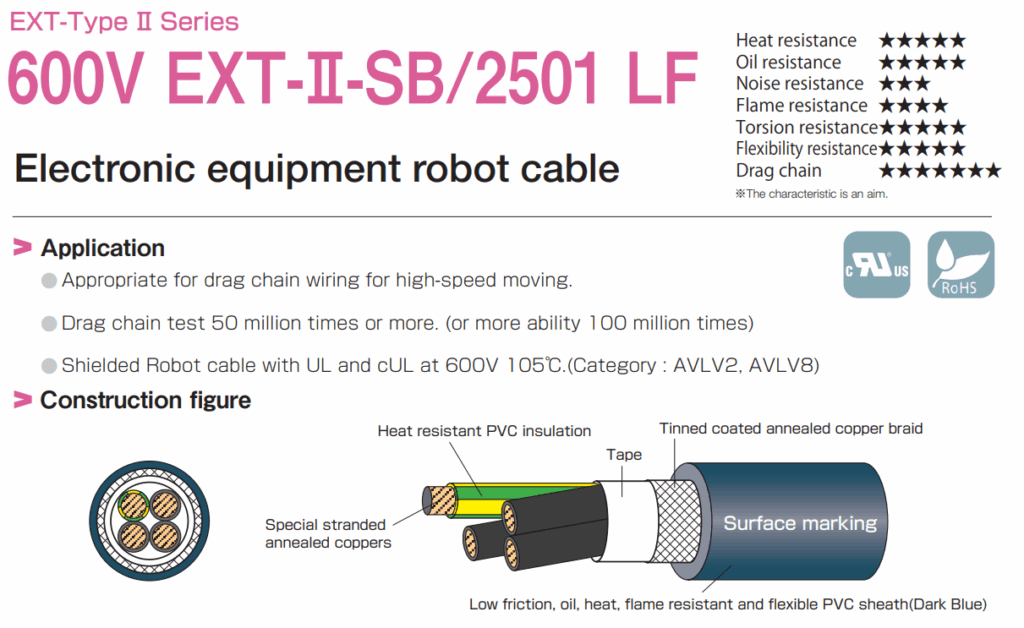

600V EXT-II-SB/2501 LF

Electronic equipment robot cable/ Cáp robot thiết bị điện tử

Heat resistance ★★★★★
Oil resistance ★★★★★
Noise resistance ★★★
Flame resistance ★★★★
Torsion resistance★★★★★
Flexibility resistance★★★★★
Drag chain ★★★★★★★
※The characteristic is an aim.

Application
Appropriate for drag chain wiring for high-speed moving.
Drag chain test 50 million times or more. (or more ability 100 million times)
Shielded Robot cable with UL and cUL at 600V,105°C. (Category : AVLV2, AVLV8)

Feature
Extremely fine special conductor use.
Low friction and heat resistant PVC used for insulation.
Oil and heat resistant PVC used for sheath.
Low friction material used for sheath.
Flame resisting : UL VW-1, cUL FT1.

Category	Power
AWG	18 – 14
SQ（mm2）	0.75 – 2
Core (pair)	Multi
Use	Moving
Shield	Have
Voltage	600V
Rating temperature	105°C
Standards
Characteristics	Oil, Heat, Flexible, Twisting, Wear

➤ Surface marking

－600V EXT-Ⅱ TAIYO ☐☐AWG LF R15 E67647 AWM 2501 105℃ VW-1 AWM ⅡA/B 105℃ 600V FT1－

※R15 indicates “Compliant with RoHS Directive 2011/65/EU and Directive (EU) 2015/863 (10 substances)”
