ZA115FF01 | BELDEN Cáp chống cháy 1 đôi dây, lõi đồng 1.0mm², cách điện FRPVC, chống nhiễu, vỏ FRPVC, màu đỏ/305m/cuộn | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: BELDEN
Part Number: ZA115FF01
Xuất xứ thương hiệu USA, sản xuất tại China

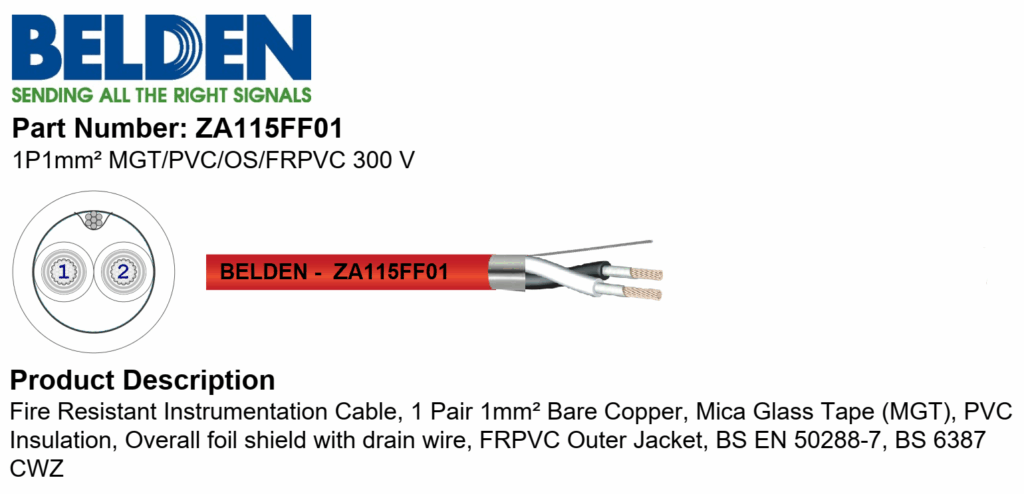

Dây cáp tin hiêu phòng cháy, báo cháy, báo động, chống cháy, chống nhiễu BELDEN ZA115FF01 với 2 lõi dẫn 1.0mm2 CU/MGT/PVC/OS/FR-PVC có: lõi đồng → lớp mica glass tape chống cháy → cách điện PVC → bọc chắn toàn bộ (overall shield) → vỏ ngoài FR-PVC chống cháy → vỏ ngoài màu Đỏ.
BELDEN ZA115FF01 là một loại cáp tín hiệu chịu lửa, có cấu trúc rõ ràng theo chuẩn kỹ thuật quốc tế (rất giống cấu trúc của các cáp báo cháy tiêu chuẩn BS 6387 hoặc IEC 60331).
🧩 1️⃣. Giải thích cấu trúc cáp CU/MGT/PVC/OS/FR-PVC
| Ký hiệu | Thành phần | Chức năng |
|---|---|---|
| CU | Lõi dẫn bằng đồng (Copper) | Dẫn tín hiệu, đảm bảo độ dẫn điện tốt, ít suy hao. |
| MGT (Mica Glass Tape) | Băng mica chịu nhiệt quấn quanh lõi | Giữ cho mạch vẫn hoạt động khi gặp lửa ở nhiệt độ 750–950 °C trong 30–90 phút. |
| PVC (Polyvinyl Chloride) | Lớp cách điện từng lõi | Cách điện giữa các lõi, chịu nhiệt trung bình. |
| OS (Overall Screen) | Lớp chống nhiễu phủ toàn phần (thường bằng nhôm foil) | Ngăn nhiễu điện từ (EMI/RFI) – đặc biệt quan trọng cho dây tín hiệu. |
| FR-PVC (Fire Resistant PVC) | Vỏ ngoài chống cháy | Giúp vỏ ngoài không bắt cháy lan, ít sinh khói, giảm khí độc (có thể là LSZH hoặc FRLS). |
🔥 1️⃣. Ứng dụng trong hệ thống báo cháy
Đây là ứng dụng phổ biến nhất:
| Ứng dụng | Giải thích chi tiết |
|---|---|
| Dây tín hiệu đầu báo → trung tâm báo cháy | Dẫn tín hiệu từ đầu báo khói, đầu báo nhiệt, nút nhấn khẩn (manual call point) về tủ trung tâm báo cháy. |
| Dây trung tâm báo cháy → thiết bị báo động | Dẫn tín hiệu kích hoạt chuông, còi, đèn báo cháy. |
| Dây vòng lặp (loop) trong hệ thống báo cháy địa chỉ | Dùng cho mạch loop 24 VDC hoặc 30 VDC, cần đảm bảo hoạt động khi xảy ra cháy. |
| Dây điều khiển thiết bị PCCC | Ví dụ: điều khiển van xả khí FM200, van nước sprinkler, hệ thống quạt tăng áp, quạt hút khói,… |
➡️ Tóm lại: Đây là cáp tín hiệu chống cháy + chống nhiễu, 2 lõi xoắn đôi 1.0 mm², vỏ chống cháy lan, phù hợp cho môi trường yêu cầu an toàn cao như hệ thống báo cháy, điều khiển, báo động, an ninh.
🔥 Ứng dụng cụ thể trong hệ thống báo cháy
| Hạng mục trong hệ thống | Vai trò của cáp CU/MGT/PVC/OS/FR-PVC |
|---|---|
| Đầu báo cháy → Trung tâm báo cháy | Dẫn tín hiệu kích hoạt từ đầu báo khói, báo nhiệt, nút nhấn khẩn (Manual Call Point) về tủ trung tâm báo cháy. |
| Trung tâm báo cháy → Thiết bị báo động (chuông, còi, đèn) | Dẫn tín hiệu kích hoạt báo động ra ngoài. |
| Trung tâm báo cháy → Module điều khiển | Kết nối module điều khiển (relay, contact) tới thiết bị chữa cháy, van, quạt, bơm,… |
| Mạch Loop (vòng lặp) | Trong hệ thống báo cháy địa chỉ, cáp này dùng để nối vòng tín hiệu loop 24–30 VDC giữa các thiết bị. |
| Liên kết trung tâm báo cháy với hệ thống khác (PA, BMS, CCTV) | Truyền tín hiệu liên động khi có sự cố (VD: báo cháy → hệ thống âm thanh phát thông báo khẩn). |
➡️ Ưu điểm trong ứng dụng báo cháy:
-
Giữ nguyên mạch tín hiệu khi cháy (nhờ lớp Mica Glass Tape).
-
Truyền tín hiệu ổn định, không bị nhiễu (nhờ lớp chống nhiễu OS).
-
Không lan cháy, ít khói (vỏ FR-PVC / LSZH).
⚙️ Ứng dụng mở rộng trong các hệ thống kỹ thuật khác
| Hệ thống | Ứng dụng cụ thể |
|---|---|
| BMS (Building Management System) | Dẫn tín hiệu điều khiển / giám sát cảm biến nhiệt, áp suất, lưu lượng… |
| Hệ thống báo động, an ninh (Security / Access Control) | Dẫn tín hiệu đầu đọc thẻ, công tắc từ, cảm biến cửa, báo trộm… |
| Âm thanh công cộng – PA/VA | Dẫn tín hiệu điều khiển kích hoạt thông báo khẩn khi có cháy. |
| Điều khiển tự động (PLC/SCADA) | Dẫn tín hiệu analog/digital giữa tủ điều khiển và thiết bị hiện trường. |
| Hệ thống chữa cháy tự động (FM200, Sprinkler, CO₂) | Truyền tín hiệu điều khiển tới van xả khí, motor bơm, relay liên động. |
-
Thích hợp cho mạch tín hiệu điện áp thấp (≤ 50 VDC), dòng nhỏ (< 1 A).
-
Đảm bảo suy hao tín hiệu thấp khi chiều dài dây vài trăm mét.
-
Đủ lớn để đáp ứng các yêu cầu về độ bền cơ học và giới hạn điện trở dây dẫn trong tiêu chuẩn báo cháy (ví dụ ≤ 20 Ω/km).
Product Description
Fire Resistant Instrumentation Cable, 1 Pair 1mm² Bare Copper, Mica Glass Tape (MGT), PVC Insulation, Overall foil shield with drain wire, FRPVC Outer Jacket, BS EN 50288-7, BS 6387 CWZ
Technical Specifications
Physical Characteristics (Overall)
Conductor
| Area | Material | No. of Pairs |
| 1.0 mm2 | BC-Bare Copper (Stranded) | 1 |
Fire Protection Barrier
| Type | Material | Coverage [%] |
| Tape | Mica Glass Tape (MGT) | 100 % |
Insulation
| Material |
| PVC |
Color Chart
| No. of Pairs | Color |
| 1 | White & Black |
Overall Shield or Un-shield Material
| Type | Material | Drain Wire Material | Coverage [%] |
| Tape | Polyester Tape | 100% | |
| Shield Tape | Aluminium Mylar Tape | Tinned Copper | 100% |
Outer Jacket Material
| Material | Nominal Diameter |
| PVC | 7.7 mm |
Electrical Characteristics
Conductor DCR
| Nominal Conductor DCR @ 20 °C |
| 19.89 Ohm/km |
Capacitance
| Nom. Capacitance Core to Core |
| < 250 nF/km |
Inductance
| Nominal Inductance |
| <= 1 mH/km |
Inductance to Resistance Ratio L/R
| Max. Inductance to Resistance Ratio L/R |
| < 25 µH/Ohm |
Voltage
| Voltage Rating | 300 V |
Temperature Range
| Operating Temp. range | -30 °C To + 70 °C (EN) |
Mechanical Characteristics
| Bulk Cable Weight | 69 kg/km |
Standards
| Cable Standards | EN 50288-7 |
Applicable Environmental and Other Programs
| EU Directive 2000/53/EC (ELV) Yes |
| EU Directive 2003/96/EC (BFR) Yes |
| EU Directive 2011/65/EU (ROHS II) Yes |
| EU Directive 2012/19/EU (WEEE) Yes |
| EU Directive 2015/863/EU Yes |
| EU CE Mark Yes |
| CA Prop 65 (CJ for Wire and Cable) Yes |
| MII Order 39 (China RoHS) Yes |
Suitability
| Suitability – UV Resistance Yes (UL 1581) |
| Suitability – Oil Resistance Yes |
Flammability, LSZH, Toxicity Testing
| ISO/IEC Flammability IEC 60332-3-24 , IEC 60332-1-2 |
| Fire Resistant Rating BS 6387 CWZ |
