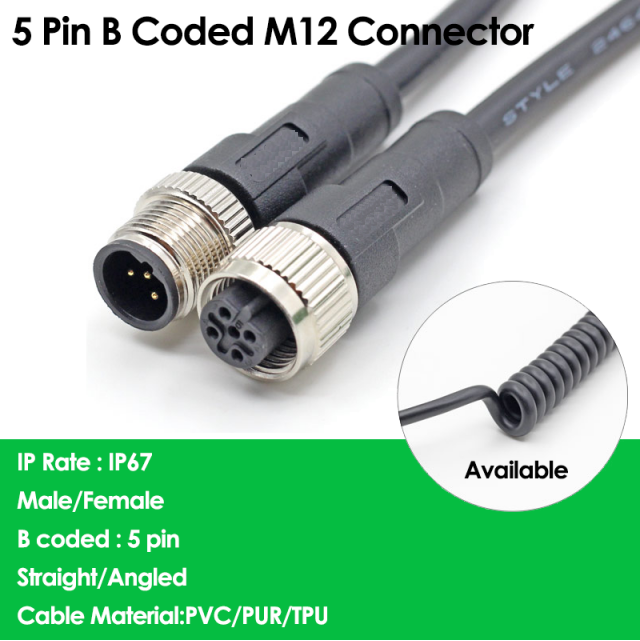

ULCAB-5PM12BMFS | Cáp cảm biến/bộ truyền động 5-PIN M12 Male to M12 Female, B-Coding, thích hợp cho xích kéo & Robot | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất : ULCAB
Xuất Xứ: China
⚙️ 1. Cấu tạo tổng thể của cáp
Cáp sensor/actuator M12 5-pin gồm hai phần chính:
-
Đầu nối (connectors)
-
Thân cáp (cable body) – gồm nhiều lớp vật liệu bảo vệ.
🔌 2. Cấu tạo chi tiết từng phần
A. Đầu nối M12 B-Coding (Male & Female)
1) Vỏ đầu nối (Shell / Housing)
-
Vật liệu: Nickel-plated Brass, Inox, hoặc nhựa công nghiệp.
-
Chức năng: bảo vệ lõi tiếp xúc, tăng độ bền va đập và chịu rung động.
2) Ren kết nối M12
-
Ren M12 × 1 tiêu chuẩn.
-
Có đai siết chống tuột và đảm bảo chuẩn IP67/IP68 khi khóa kín.
3) Mã hóa B-Coding
-
Rãnh/gờ “B” đặc trưng nhằm chống cắm nhầm với A-coding, D-coding…
-
Dùng cho tín hiệu fieldbus / sensor / actuator.
4) Chân tiếp xúc (Contacts / Pins)
-
Số lượng: 5 chân (5-pin).
-
Vật liệu tiếp xúc: Đồng, mạ Vàng hoặc Nickel để:
-
dẫn điện tốt
-
chống oxy hóa
-
tăng tuổi thọ cắm/rút
-
5) Vật liệu đệm (Insert / Insulator)
-
Làm từ PA66, TPU hoặc vật liệu cách điện chịu nhiệt.
-
Giữ cố định chân tiếp xúc và cách điện giữa các chân.
6) Gioăng chống nước (O-Ring)
-
Vật liệu: NBR hoặc FKM.
-
Tạo khả năng chống nước, bụi IP67/IP68.
B. Thân cáp (Cable Body)
Cấu tạo theo dạng multi-core cable, gồm 5 lõi dây:
1) Lõi dẫn (Conductors)
-
5 lõi đồng xoắn (stranded copper)
-
Tiết diện phổ biến: 0.25 – 0.34 mm²
-
Lõi xoắn giúp chịu uốn tốt, phù hợp drag-chain / robot.
2) Cách điện lõi (Core Insulation)
-
Vật liệu: PVC hoặc PP.
-
Màu định danh theo tiêu chuẩn .
3) Bện xoắn (Core Stranding / Pairing)
-
Các lõi được xoắn bước ngắn để:
-
giảm nhiễu điện từ
-
tăng độ linh hoạt khi uốn liên tục
-
4) Lớp chống nhiễu (nếu có – Optional Shield)
-
Một số phiên bản có:
-
Lưới đồng mạ thiếc (Tin-plated copper mesh)
-
hoặc foil nhôm (Al-Foil)
-
-
Tăng khả năng EMC trong hệ thống robot/cơ điện tử.
5) Lớp vỏ trong (Inner Jacket – tùy loại)
-
Một số loại có thêm lớp PVC/TPU mỏng để tăng độ bền lõi.
6) Vỏ ngoài (Outer Jacket – PVC)
-
PVC mềm chuyên dụng, có thể là:
-
PVC chống dầu
-
PVC chống mài mòn
-
PVC tăng linh hoạt cho xích kéo
-
Tính năng vỏ:
-
Linh hoạt cao (flexible)
-
Chịu dầu, hóa chất công nghiệp
-
Chịu mài mòn
-
Uốn liên tục >1–5 triệu chu kỳ
-
Nhiệt độ hoạt động: -25℃ đến +80℃ (điển hình)
🤖 3. Đặc điểm dành riêng cho ứng dụng XÍCH KÉO & ROBOT
Cáp loại này được thiết kế để:
✔ Chịu uốn liên tục
-
Bán kính uốn nhỏ (thường 7.5× đường kính cáp).
-
Lõi đồng xoắn mềm, chống đứt gãy.
✔ Chịu rung – xoắn nhẹ
-
Đầu connector đúc overmolded TPU/PVC liền khối → chống gãy cổ cáp.
✔ Chịu dầu, bôi trơn, mạt kim loại
-
Lớp PVC đặc biệt chống dầu (Oil-resistant).
✔ Khóa kín IP67/IP68
-
Phù hợp môi trường robot ẩm, bụi, rung mạnh.
Part Number :
- ULCAB-5PM12BMFS : M12 B code 5 pin male/female , unshielded , straight
- ULCAB-5PM12BMFRA : M12 B code 5 pin male/female , unshielded , right angle
- ULCAB-5PM12BMFS-S : M12 B code 5 pin male/female , shielded , straight
- ULCAB-5PM12BMFRA-S : M12 B code 5 pin male/female , shielded , right angle
- ULCAB-5PM12BMMS : M12 B code 5 pin male/male , unshielded , straight
- ULCAB-5PM12BMMRA : M12 B code 5 pin male/male , unshielded , right angle
- ULCAB-5PM12BMMS-S : M12 B code 5 pin male/male , shielded , straight
- ULCAB-5PM12BMMRA-S : M12 B code 5 pin male/male , shielded , right angle
- ULCAB-5PM12BFFS : M12 B code 5 pin female/female , unshielded , straight
- ULCAB-5PM12BFFRA : M12 B code 5 pin female/female , unshielded , right angle
- ULCAB-5PM12BFFS-S : M12 B code 5 pin female/female , shielded , straight
- ULCAB-5PM12BFFRA-S : M12 B code 5 pin female/female , shielded , right angle
- ULCAB-5PM12BMS : M12 B code 5 pin male , unshielded , straight
- ULCAB-5PM12BMRA : M12 B code 5 pin male , unshielded , right angle
- ULCAB-5PM12BMS-S : M12 B code 5 pin male , shielded , straight
- ULCAB-5PM12BMRA-S : M12 B code 5 pin male , shielded , right angle
- ULCAB-5PM12BFS : M12 B code 5 pin female , unshielded , straight
- ULCAB-5PM12BFRA : M12 B code 5 pin female , unshielded , right angle
- ULCAB-5PM12BFS-S : M12 B code 5 pin female , shielded , straight
- ULCAB-5PM12BFRA-S : M12 B code 5 pin female , shielded , right angle
