Bộ chuyển đổi 8-PIN M12 Female to RJ45 Female, X-Code | Chính Hãng – Giá Tốt Nhất
Đây là bộ chuyển đổi M12 sang RJ45, đầu cái X code sang đầu cái RJ45, RJ45 có thể thẳng hoặc nghiêng. Bộ chuyển đổi được lắp phía sau, đai ốc khóa phía trước được cố định, kích thước lỗ mở là M16x1.5mm.
Đầu nối mã X M12 được làm bằng đồng thau mạ niken, toàn bộ bộ chuyển đổi được đúc nguyên khối, vật liệu PA66.
Bộ chuyển đổi được sử dụng để truyền dữ liệu Ethernet, tốc độ lên đến 10G bps, đạt chuẩn IP67. Cáp Ethernet M12 X-code male kết nối với bộ chuyển đổi, cho phép truyền dữ liệu chống nước từ bên trong ra bên ngoài thiết bị.
Bộ chuyển đổi mã X M12 sang RJ45 tương thích với các đầu nối mã X M12 từ nhiều nhà sản xuất khác nhau, tiết kiệm chi phí và giao hàng nhanh chóng.
Mã sản phẩm:

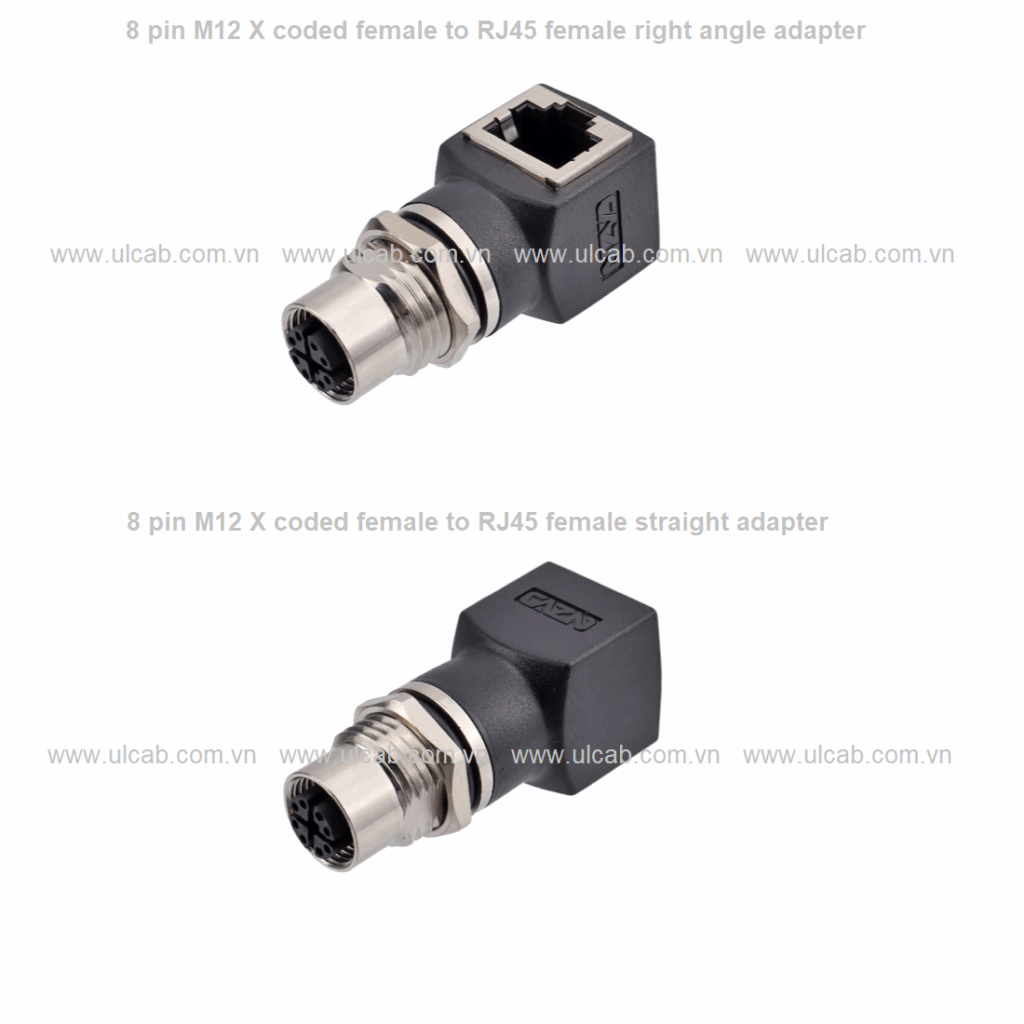

- M12-S8X-RJ45F8-ASCNY: Bộ chuyển đổi thẳng 8 chân M12 X-Code Female sang RJ45 Female
- M12-S8X-RJ45F8-DSCNY: Bộ chuyển đổi góc phải 8 chân M12 X-Code Female sang RJ45 Female
Thông số kỹ thuật:
- Tên sản phẩm: Bộ chuyển đổi M2 X code sang RJ45
- Loại: đầu nối vách ngăn
- Định hướng: Thẳng hoặc góc cạnh
- Số lượng liên hệ: 8 pin
- Mã hóa : X-Code
- Female sang Female
- Tốc độ truyền dữ liệu: 10Gbps
- Chấm dứt : /
- Điện áp định mức: DC 60V, AC 50V
- Định mức hiện tại: 0.5A
- Chất liệu vỏ : đồng thau mạ niken
- Chất liệu tiếp xúc: Đồng phốt pho mạ vàng
- Vật liệu bịt kín: NBR
- Vật liệu cách điện : PA+GF / TPU
- Nhiệt độ áp dụng : -25℃ ~ +80℃
- Trở kháng cách điện : ≥100MΩ
- Trở kháng tiếp xúc: ≤5mΩ
- Độ bền : ≥500 chu kỳ
- Vật liệu đúc: TPU/PVC
- Mức độ chống thấm nước: IP67
- Ứng dụng: Ethernet công nghiệp, truyền dữ liệu
- Tiêu chuẩn thực thi : Thỏa thuận IEC 61076-2-101 Industry 4.0, tiêu chuẩn NEMA2000
Bản vẽ và kích thước
Sơ đồ chân mã M12 X, biểu đồ mã hóa và thông số điện
Dòng định mức của đầu nối M8 12 chân được mã hóa X là 0.5A, điện áp định mức 60V, kích thước dây dẫn hỗ trợ 0.14-0.25mm²
Mã màu đầu nối mã M12 X và sơ đồ nối dây
Ứng dụng của Bộ chuyển đổi M12 X-Code 8-PIN Female → RJ45 Female — một loại adapter rất phổ biến trong các hệ thống Ethernet công nghiệp tốc độ cao.
✅ 1. Kết nối thiết bị công nghiệp M12 X-code với mạng Ethernet chuẩn RJ45
Trong công nghiệp, rất nhiều thiết bị sử dụng đầu M12 X-Code để đảm bảo:
-
Chống rung
-
Chống nước/bụi (IP67)
-
Ổn định trong môi trường khắc nghiệt
Trong khi hạ tầng mạng tại tủ điều khiển, switch, router… thường dùng cổng RJ45.
➡️ Bộ chuyển đổi giúp kết nối thiết bị công nghiệp (M12) vào mạng tiêu chuẩn (RJ45).
✅ 2. Kết nối PLC, HMI, camera công nghiệp, cảm biến Ethernet với switch RJ45
Các thiết bị hỗ trợ Ethernet tốc độ cao (Gigabit) thường dùng M12 X-Code:
-
Camera công nghiệp (machine vision)
-
PLC / IPC công nghiệp
-
Bộ điều khiển robot
-
Cảm biến thông minh (Ethernet/IP, Profinet, EtherCAT)
-
Thiết bị IoT công nghiệp
➡️ Adapter giúp cắm trực tiếp vào switch RJ45 thông thường mà không cần cáp chuyên dụng.
✅ 3. Dùng trong hệ thống Profinet, EtherCAT, Ethernet/IP, GigE Vision
Chuẩn M12 X-Code hỗ trợ đến 10 Gbps, vì vậy adapter dùng để:
-
Kết nối thiết bị hiện trường sử dụng giao thức Ethernet công nghiệp
-
Chạy GigE Vision trong xử lý ảnh công nghiệp
-
Kết nối IPC – camera – PLC tốc độ cao
✅ 4. Chuyển đổi khi test, bảo trì và cấu hình thiết bị
Khi kỹ thuật viên cần:
-
Cài đặt IP
-
Update firmware
-
Test truyền thông Ethernet
-
Kết nối tạm với laptop (RJ45)
➡️ Adapter giúp thay cả dây X-code → RJ45, tiện và nhanh.
✅ 5. Giải pháp linh hoạt cho hệ thống hybrid (kết hợp M12 & RJ45)
Trong nhiều dây chuyền:
-
Thiết bị hiện trường dùng M12 X-code
-
Tủ điều khiển dùng switch RJ45
-
Một số thiết bị hỗ trợ cả 2 loại đầu
➡️ Adapter giúp không cần thay đổi dây dẫn, chỉ cần ghép nối.
🔧 Tóm tắt
Bộ chuyển đổi M12 X-Code 8-Pin Female → RJ45 Female dùng để:
✔ Kết nối thiết bị Ethernet công nghiệp (IP67) vào mạng Ethernet chuẩn
✔ Kết nối camera công nghiệp, PLC, IPC, sensor Ethernet tốc độ cao
✔ Dùng trong Profinet / EtherCAT / Ethernet/IP / GigE Vision
✔ Hữu ích khi test, bảo trì, cấu hình thiết bị
✔ Giúp tích hợp thiết bị M12 trong hệ thống hạ tầng RJ45 mà không cần thay dây
