Cáp cảm biến/bộ chuyển đổi PROFIBUS DP 5-PIN M12 Female To Open, B-Code | Chính hãng – Giá Tốt Nhất

Hãng sản xuất: ULCAB

Xuất xứ: Vietnam

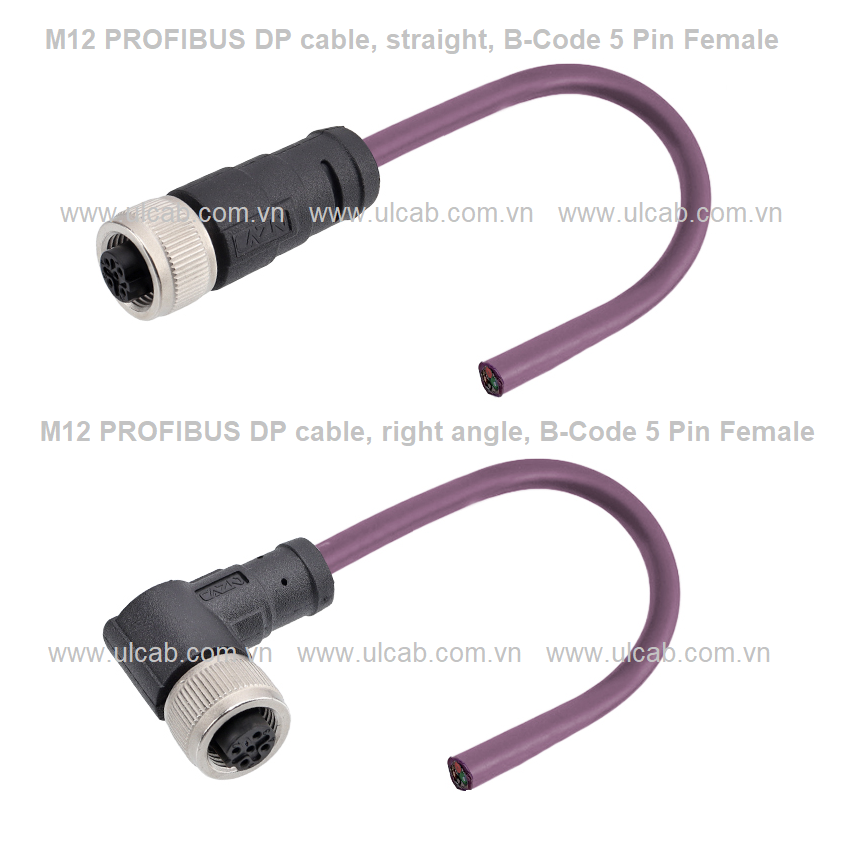

Đây là cáp cái 5 chân mã B M12 một đầu, cáp PROFIBUS DP, đầu nối M12 có thể định hướng thẳng hoặc vuông góc, chiều dài cáp có thể tùy chỉnh.

Cáp PROFIBUS DP màu tím, 2x22AWG, lớp bảo vệ bện và lá kim loại, vỏ bọc PVC dùng cho môi trường làm việc thông thường và vỏ bọc TPU dùng cho môi trường khắc nghiệt. Chiều dài cáp có thể tùy chỉnh.

• Loại: Cáp PROFIBUS DP
• Định hướng: góc thẳng hoặc góc vuông
• M12 Female to Open
• Số chân: 5 chân
• Mã hóa: B-Code
• Che chắn: được che chắn
• Chiều dài cáp: 1-3M hoặc tùy chỉnh
• Vỏ cáp : PVC
• Chất liệu vỏ: PVC/TPU
• Chất liệu tiếp xúc: Đồng phốt pho mạ vàng
• Vật liệu bịt kín: NBR

• Vật liệu cách điện : PA+GF / TPU

• Nhiệt độ áp dụng : -25℃ ~ +80℃

• Trở kháng cách điện : ≥100MΩ

• Trở kháng tiếp xúc: ≤5mΩ

• Độ bền : ≥500 chu kỳ

• Vật liệu đúc: TPU/PVC

• Mức độ chống thấm nước: IP67

• Tiêu chuẩn thực thi : Thỏa thuận IEC 61076-2-101 Industry 4.0, tiêu chuẩn NEMA2000

Kích thước sản phẩm

Chân cắm cáp M12 PROFIBUS

Ứng dụng của cáp bấm sẵn PROFIBUS DP 5-PIN M12 Female → Đầu hở (Open wire), chuẩn B-Code — loại dùng rất linh hoạt trong đấu nối PROFIBUS RS-485 khi thiết bị không dùng đầu cắm tiêu chuẩn.

✅ Ứng dụng của cáp M12 Female → Open (dây hở) B-Code trong PROFIBUS DP

1. Đấu trực tiếp vào thiết bị có dạng terminal (domino, screw terminal, spring clamp)

Nhiều thiết bị PROFIBUS không sử dụng đầu M12 hay DB9 mà chỉ có:

• Cọc đấu dây dạng vít

• Terminal dạng lò xo

• Connector riêng theo hãng (không chuẩn thị trường)

➡️ Dây open-end cho phép đấu từng lõi trực tiếp vào thiết bị điều khiển hoặc module kết nối.

2. Chế tạo/dẫn dây tùy biến khi hệ thống không hỗ trợ đầu kết nối chuẩn

Cáp M12 Female → Open phù hợp khi bạn cần:

• Tự chế tạo, kéo dây theo đường đặc biệt

• Lắp vào hộp đấu nối (junction box) hoặc adapter tùy chỉnh

• Đấu vào board mạch, module tự thiết kế, thiết bị OEM

➡️ Mang lại sự linh hoạt tối đa khi không thể dùng connector chuẩn.

3. Kết nối thiết bị hiện trường có đầu M12 Male với hệ thống điều khiển dùng terminal

Thiết bị hiện trường (field device) như:

• Sensor

• Actuator

• Encoder

• Module I/O PROFIBUS DP

thường dùng đầu M12 Male B-coded (IP67).

Trong khi thiết bị điều khiển (PLC, gateway, repeater…) đặt trong tủ điện lại dùng:

• Terminal RS-485

• Khối đấu dây PROFIBUS

➡️ Cáp M12 Female → Open là cầu nối giữa thiết bị IP67 và terminal trong tủ.

4. Sửa chữa, thay thế nhanh trong trường hợp mất connector

Trong bảo trì nhà máy:

• Mất đầu DB9/M12 male để đấu dây

• Cần thay dây gấp khi dây hư

• Cần đấu tạm vào terminal để chạy hệ thống

➡️ Cáp open-end giúp đấu nhanh, không cần phụ kiện.

5. Kết nối vào thiết bị đo lường, board test, module thử nghiệm R&D

Một số thiết bị kiểm tra hoặc mô phỏng PROFIBUS chỉ hỗ trợ:

• Terminal nhỏ

• Pin header

• Cổng đấu dây rời

➡️ Cáp open-end cho phép kết nối đa dạng trong phòng lab/test bench.

🔧 Ưu điểm của cáp M12 Female → Open B-Code

• Đầu M12 Female B-Code chuẩn IP67, chống bụi/nước

• Dây shielded chống nhiễu, đúng chuẩn PROFIBUS DP (RS-485)

• Dễ lắp đặt, rất linh hoạt

• Không cần thi công đầu M12 vốn khó và dễ sai

📌 Tóm tắt

Cáp M12 Female → Open (B-Code) được dùng khi thiết bị hiện trường dùng M12 Male, nhưng thiết bị điều khiển hoặc module giao tiếp lại chỉ hỗ trợ đấu dây trực tiếp.
Nó rất phù hợp cho:

• Thiết bị không có đầu cắm chuẩn

• Dự án OEM/ custom

• Terminal block trong tủ

• Bảo trì/sửa chữa nhanh

• Test và R&D
