Cáp cảm biến/bộ chuyển đổi PROFIBUS DP 5-PIN M12 Male To Open, B-Code | Chính hãng – Giá Tốt Nhất

Hãng sản xuất: ULCAB

Xuất xứ: Việt Nam

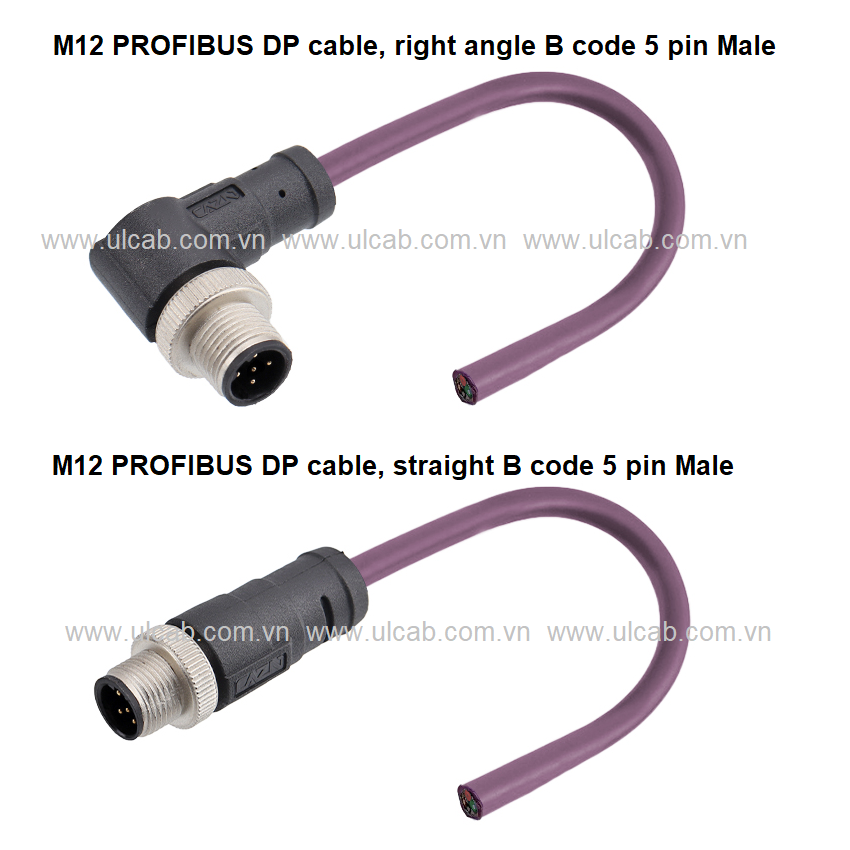

Đây là cáp đực 5 chân mã B M12 một đầu, cáp PROFIBUS DP, đầu nối M12 có thể hướng thẳng hoặc vuông góc, chiều dài cáp có thể tùy chỉnh.

Cáp PROFIBUS DP màu tím, 2x22AWG, lớp bảo vệ bện và lá kim loại, vỏ bọc PVC dùng cho môi trường làm việc thông thường và vỏ bọc TPU dùng cho môi trường khắc nghiệt. Chiều dài cáp có thể tùy chỉnh.

• Loại: Cáp PROFIBUS DP
• Định hướng: góc thẳng hoặc góc vuông
• M12 Male to Open
• Số chân: 5 chân
• Mã hóa: B-Code
• Che chắn: được che chắn
• Chiều dài cáp: 1-3M hoặc tùy chỉnh
• Vỏ cáp : PVC
• Chất liệu vỏ: PVC/TPU
• Chất liệu tiếp xúc: Đồng phốt pho mạ vàng
• Vật liệu bịt kín: NBR

• Vật liệu cách điện : PA+GF / TPU

• Nhiệt độ áp dụng : -25℃ ~ +80℃

• Trở kháng cách điện : ≥100MΩ

• Trở kháng tiếp xúc: ≤5mΩ

• Độ bền : ≥500 chu kỳ

• Vật liệu đúc: TPU/PVC

• Mức độ chống thấm nước: IP67

• Tiêu chuẩn thực thi : Thỏa thuận IEC 61076-2-101 Industry 4.0, tiêu chuẩn NEMA2000

Kích thước sản phẩm

Chân cắm cáp M12 PROFIBUS

Ứng dụng của cáp bấm sẵn PROFIBUS DP 5-PIN M12 Male → Đầu hở (Open wire), B-Code — loại cáp linh hoạt nhất khi cần tự đấu nối vào nhiều dạng thiết bị khác nhau.

✅ Ứng dụng của cáp M12 Male → Open (dây hở) B-Code trong PROFIBUS DP

1. Đấu nối trực tiếp vào thiết bị không có đầu cắm chuẩn (terminal block, screw terminal)

Nhiều thiết bị PROFIBUS không dùng đầu M12 hoặc DB9, mà chỉ có:

• Domino / terminal dạng bắt vít

• Screw clamp

• Clamp dạng lò xo

• Connector rời theo thiết kế của hãng

➡️ Cáp M12 Male → Open cho phép đấu từng lõi dây trực tiếp vào thiết bị, phù hợp khi thiết bị chỉ hỗ trợ đấu dây trần.

2. Chế tạo / tùy biến dây kết nối PROFIBUS theo yêu cầu

Cáp loại này rất hữu ích khi cần:

• Làm dây nối đặc biệt theo thiết kế riêng

• Gắn vào hộp nối (junction box)

• Đấu vào connector riêng của máy mô-đun không theo chuẩn M12/DB9

• Kéo dây đi trong máng / ống theo hình dạng đặc thù

➡️ Người dùng tự quyết định chiều dài, đường đi và kiểu đấu dây.

3. Kết nối thiết bị IP67 (M12 Male) với thiết bị điều khiển nằm trong tủ và dùng terminal

Trong thực tế:

• Thiết bị hiện trường như sensor, actuator, module fieldbus dùng M12 B-coded

• Thiết bị tủ điện dùng terminal PROFIBUS RS-485

➡️ Cáp được dùng như dây chuyển tiếp giữa thiết bị IP67 và terminal trong tủ.

4. Sửa chữa, thay thế tạm thời, hoặc đấu nối trong tình huống khẩn cấp

Khi mất đầu connector gốc hoặc khi thiết bị cần thay thế nhanh:

• Dùng dây open-end để đấu tạm vào block

• Thay thế dây đứt mà không cần đầu nối chuẩn

Rất phù hợp cho đội bảo trì nhà máy.

5. Kết nối vào module/board test hoặc thiết bị đo lường chuyên dụng

Một số thiết bị kiểm tra PROFIBUS / board R&D chỉ hỗ trợ:

• Đấu dây trực tiếp

• Header dạng pin

• Screw terminal nhỏ

➡️ Dây open-end giúp kết nối nhanh trong phòng lab, test bench, thử nghiệm.

🔧 Lợi ích của cáp M12 Male → Open

• Dễ đấu nối vào thiết bị dạng terminal

• Linh hoạt, tùy biến cao

• Đầu M12 Male B-Code đạt IP67, chống bụi/nước

• Cáp shielded, đúng chuẩn PROFIBUS DP (RS-485)

• Không cần tự gắn đầu M12 phức tạp

📌 Tóm tắt

Cáp M12 Male → Open B-Code được dùng khi thiết bị hiện trường dùng M12, nhưng thiết bị điều khiển không có đầu cắm tiêu chuẩn mà chỉ hỗ trợ dạng đấu dây trực tiếp, hoặc khi cần tự chế tạo dây theo yêu cầu.
