Cáp cảm biến/bộ chuyển đổi PROFIBUS DP 5-PIN M12 Female To DP9 Female, B-Code | Chính hãng – Giá Tốt Nhất

Hãng sản xuất: ULCAB

Xuất xứ: Vietnam

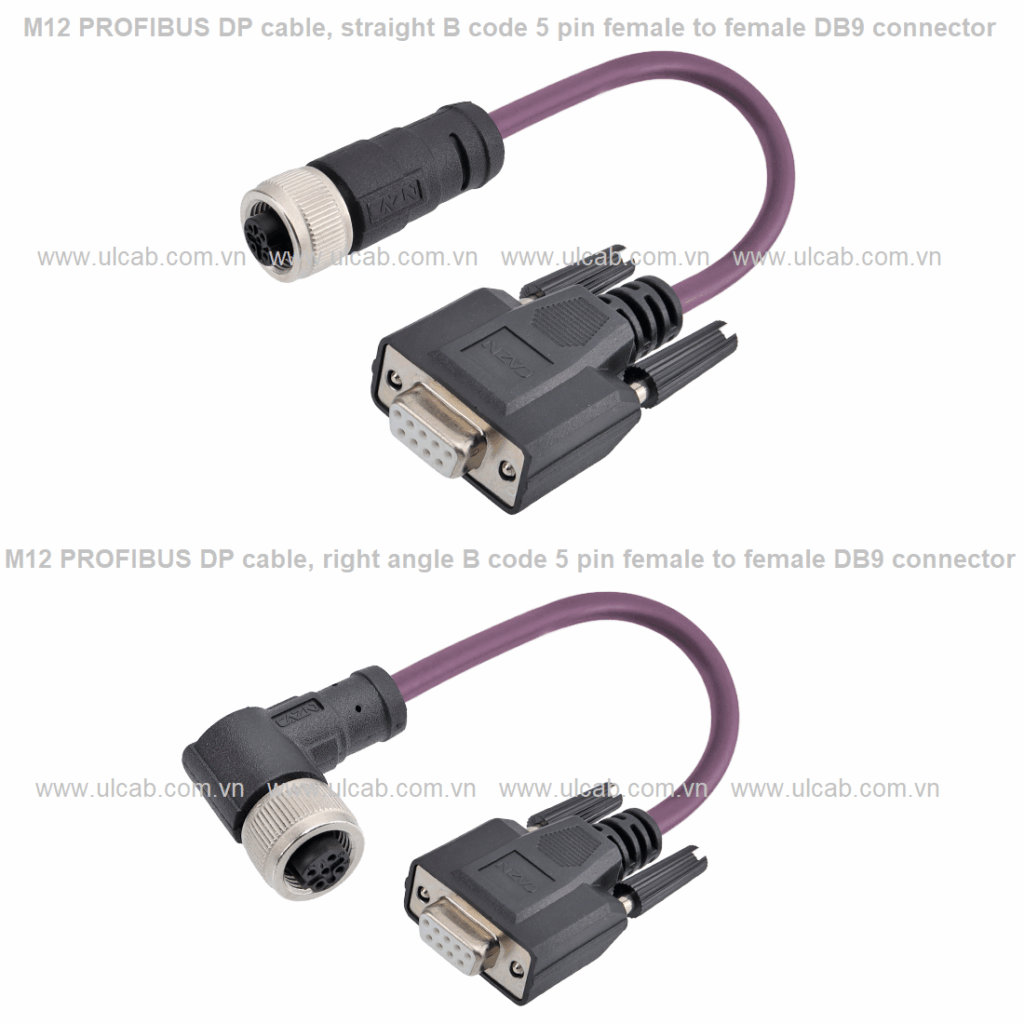

Đây là mã M12 B 5 chân cái sang DB9 cái, cáp PROFIBUS DP, đầu nối M12 có thể hướng thẳng hoặc vuông góc, chiều dài cáp có thể tùy chỉnh.

Cáp PROFIBUS DP màu tím, 2x22AWG, lớp bảo vệ bện và lá kim loại, vỏ bọc PVC dùng cho môi trường làm việc thông thường và vỏ bọc TPU dùng cho môi trường khắc nghiệt. Chiều dài cáp có thể tùy chỉnh.

• Loại: Cáp PROFIBUS DP
• Định hướng: góc thẳng hoặc góc vuông
• Female
• Số chân: 5 chân
• Mã hóa: B-Code
• Che chắn: được che chắn
• Chiều dài cáp: 1-3M hoặc tùy chỉnh
• Vỏ cáp : PVC
• Chất liệu vỏ: PVC/TPU
• Chất liệu tiếp xúc: Đồng phốt pho mạ vàng
• Vật liệu bịt kín: NBR

• Vật liệu cách điện : PA+GF / TPU

• Nhiệt độ áp dụng : -25℃ ~ +80℃

• Trở kháng cách điện : ≥100MΩ

• Trở kháng tiếp xúc: ≤5mΩ

• Độ bền : ≥500 chu kỳ

• Vật liệu đúc: TPU/PVC

• Mức độ chống thấm nước: IP67

• Tiêu chuẩn thực thi : Thỏa thuận IEC 61076-2-101 Industry 4.0, tiêu chuẩn NEMA2000

Kích thước sản phẩm

Sơ đồ chân cáp PROFIBUS M12 tới DB9

Ứng dụng của cáp bấm sẵn PROFIBUS DP 5-PIN M12 Female → DP9 (DB9) Female B-Code — loại cáp dùng để kết nối thiết bị PROFIBUS có chuẩn đầu M12 B-coded với thiết bị dùng cổng DB9 nhưng đầu còn lại cũng là Female, thường đi cùng adapter hoặc module trung gian.

✅ Ứng dụng chính của cáp M12 Female → DB9 Female (B-Code) cho PROFIBUS DP

1. Kết nối thiết bị hiện trường (field device) dùng đầu M12 B-coded đến thiết bị trung gian có cổng DB9 Female

• Dùng trong trường hợp hệ thống không kết nối trực tiếp PLC, mà kết nối vào:

  • Bộ chuyển đổi giao thức (gateway PROFIBUS → Ethernet, Modbus…)

  • Bộ repeater PROFIBUS

  • Bộ phân phối (hub / coupler)

  • Module giao tiếp PROFIBUS trên máy móc

• Thay vì DB9 Male thường gặp trên PLC Siemens, DB9 Female xuất hiện nhiều trên bộ mở rộng mạng và bộ chuyển đổi.

2. Kết nối module I/O PROFIBUS hoặc cảm biến có đầu M12 với thiết bị có DB9 Female

• Nhiều thiết bị trường sở hữu đầu M12 (IP67, chống nước/bụi)

• Trong khi thiết bị tại tủ điều khiển (gateway, repeater, module đo lường…) lại dùng DB9 Female.

Cáp này giúp chuyển chuẩn đầu M12 B-code sang DB9 Female mà không cần phải tự bấm dây.

3. Kết nối PROFIBUS trong môi trường công nghiệp khắc nghiệt

M12 B-coded có ưu điểm:

• IP67 chống bụi, nước

• Chịu rung, chịu va đập

• Thích hợp nhà máy, dây chuyền đóng gói, vận chuyển, robot, thiết bị đặt ngoài trời

Đầu DB9 Female thường nằm trong tủ điện → cáp trở thành cầu nối từ khu vực IP67 đến khu vực điều khiển.

4. Dùng trong sửa chữa, nâng cấp, mở rộng hệ thống PROFIBUS

• Khi thay thế thiết bị có đầu M12 nhưng hệ thống cũ dùng DB9 Female

• Khi đổi layout mạng và cần chuyển đổi chuẩn đầu nối mà không muốn thay dây PROFIBUS toàn tuyến

• Tương thích các thiết bị của Siemens, Phoenix Contact, Turck, Beckhoff, Pepperl+Fuchs…

5. Dùng như dây patch PROFIBUS giữa thiết bị tròn M12 và thiết bị DB9 Female

• Kết nối tạm thời khi bảo trì

• Test cổng PROFIBUS qua thiết bị có DB9 Female

• Dùng trong phòng lab, R&D, bench testing

🔧 Lợi ích của cáp M12 (Female) → DB9 (Female) B-Code

• Bấm sẵn, chống nhiễu, đúng chuẩn pinout PROFIBUS

• Đảm bảo tín hiệu RS-485 ổn định

• Giảm lỗi do tự đấu dây

• Tương thích đa thiết bị (cổng M12 ở field, DB9 ở cabinet)
