Cáp cảm biến/bộ chuyển đổi PROFIBUS DP 5-PIN M12 Female To DP9 Male, B-Code | Chính hãng – Giá Tốt Nhất

Hãng sản xuất: ULCAB

Xuất xứ: Vietnam

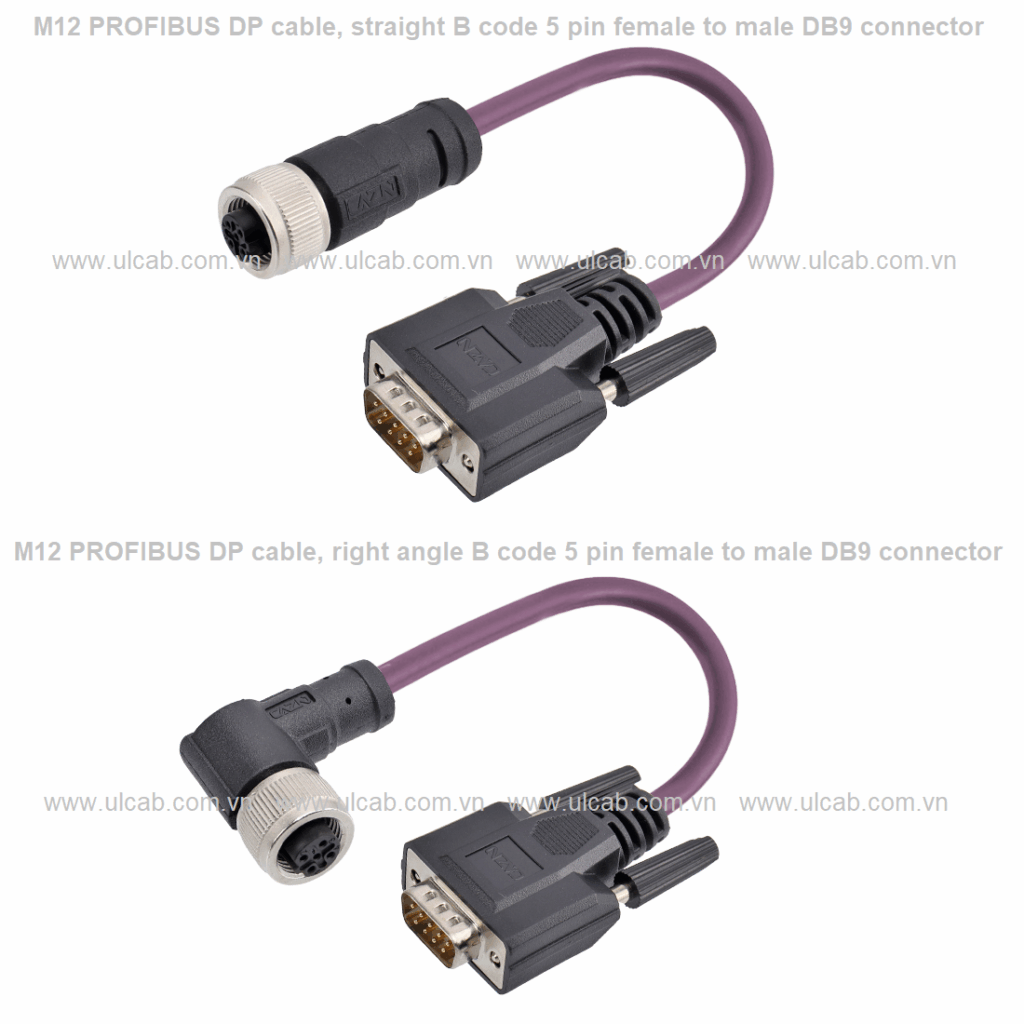

Đây là mã M12 B 5 chân cái sang DB9 đực, cáp PROFIBUS DP, đầu nối M12 có thể hướng thẳng hoặc vuông góc, chiều dài cáp có thể tùy chỉnh.

Cáp PROFIBUS DP màu tím, 2x22AWG, lớp bảo vệ bện và lá kim loại, vỏ bọc PVC dùng cho môi trường làm việc thông thường và vỏ bọc TPU dùng cho môi trường khắc nghiệt. Chiều dài cáp có thể tùy chỉnh.

• Loại: Cáp PROFIBUS DP
• Định hướng: góc thẳng hoặc góc vuông
• M12 Female thành DP9 Male
• Số chân: 5 chân
• Mã hóa: B-Code
• Che chắn: được che chắn
• Chiều dài cáp: 1-3M hoặc tùy chỉnh
• Vỏ cáp : PVC
• Chất liệu vỏ: PVC/TPU
• Chất liệu tiếp xúc: Đồng phốt pho mạ vàng
• Vật liệu bịt kín: NBR

• Vật liệu cách điện : PA+GF / TPU

• Nhiệt độ áp dụng : -25℃ ~ +80℃

• Trở kháng cách điện : ≥100MΩ

• Trở kháng tiếp xúc: ≤5mΩ

• Độ bền : ≥500 chu kỳ

• Vật liệu đúc: TPU/PVC

• Mức độ chống thấm nước: IP67

• Tiêu chuẩn thực thi : Thỏa thuận IEC 61076-2-101 Industry 4.0, tiêu chuẩn NEMA2000

Kích thước sản phẩm

Sơ đồ chân cáp PROFIBUS M12 tới DB9

Ứng dụng chính của cáp bấm sẵn PROFIBUS DP 5-PIN M12 Female → DP9 (DB9) Male B-Code — loại được dùng phổ biến nhất trong mạng PROFIBUS DP.

✅ Ứng dụng của cáp M12 Female → DB9 Male (B-Code) trong PROFIBUS DP

1. Kết nối thiết bị hiện trường (field device) dùng đầu M12 B-coded với PLC có cổng DB9 PROFIBUS

Đầu DB9 Male là loại cổng tiêu chuẩn trên:

• PLC Siemens S7-300 / S7-400 / S7-1200 / S7-1500 (module CP)

• PLC Beckhoff, VIPA, Phoenix Contact…

• Các thiết bị điều khiển/máy móc có cổng PROFIBUS chuẩn DB9

➡️ Cáp giúp kết nối thiết bị IP67 ngoài hiện trường (M12) với thiết bị điều khiển trong tủ (DB9 Male).

2. Kết nối sensor, actuator, encoder hoặc module I/O PROFIBUS với bộ điều khiển

Nhiều thiết bị công nghiệp dùng:

• Đầu M12 B-coded ở ngoài hiện trường

• Đầu DB9 Male trên bộ điều khiển / master PROFIBUS

Cáp đảm nhiệm vai trò chuyển đổi chuẩn đầu nối.

3. Dùng để nối thiết bị PROFIBUS trong môi trường công nghiệp khắc nghiệt

Đầu M12 B-code (IP67) phù hợp:

• Máy đóng gói, robot, dây chuyền sản xuất

• Môi trường rung mạnh, bụi, ẩm

• Khu vực ngoài trời hoặc trong máy

Đầu DB9 Male nằm trong tủ điện → cáp nối hai khu vực khác nhau của hệ thống.

4. Lắp đặt, mở rộng hoặc bảo trì mạng PROFIBUS DP

Cáp bấm sẵn rất hữu ích khi:

• Thay thiết bị mới có cổng M12

• Nâng cấp hệ thống có PLC cổng DB9

• Thực hiện dò lỗi hoặc test thiết bị

Không cần tự bấm đầu → tránh sai pinout và nhiễu.

5. Là cáp patch chuyên dụng cho PROFIBUS RS-485

Cáp đã:

• Shielded chống nhiễu

• Bấm sẵn đúng pinout PROFIBUS DP

• Đảm bảo truyền thông ổn định giữa master ↔ slave

🔧 Tóm tắt lý do dùng cáp này

✔ Kết nối thiết bị M12 (IP67) với PLC/Controller dùng DB9 Male
✔ Tương thích đa hãng trên thị trường
✔ Đảm bảo chất lượng tín hiệu PROFIBUS chuẩn RS-485
✔ Dễ lắp đặt, bền, chống nhiễu, giảm lỗi thi công
