Cáp cảm biến/bộ chuyển đổi PROFINET 4-PIN M12 Female To RJ45 Female, D-Code | Chính hãng – Giá Tốt Nhất

Hãng sản xuất: ULCAB

Xuất xứ: Vietnam

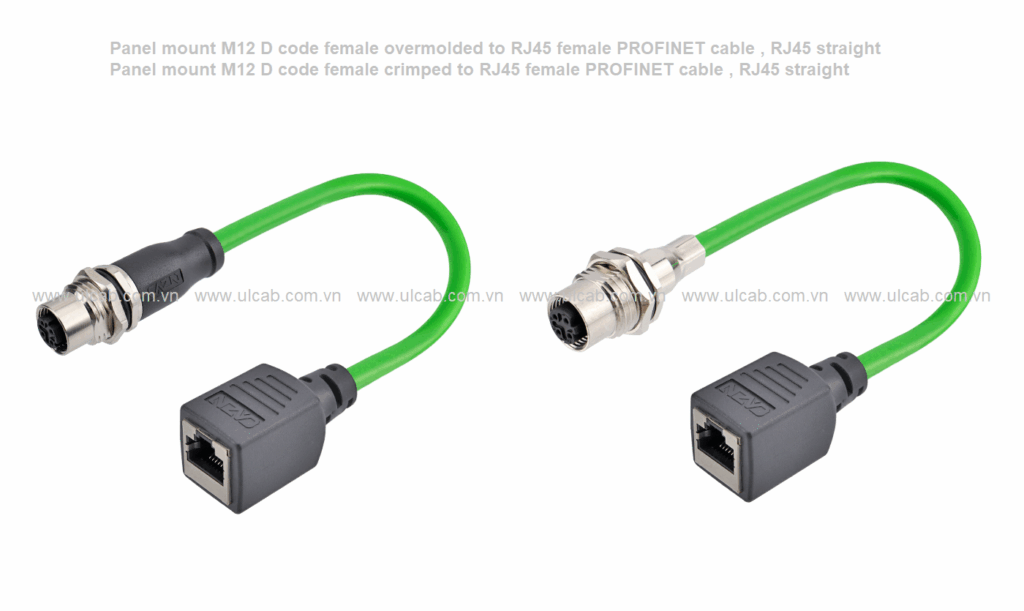

Đầu nối mã D M12 là loại cái lắp phía sau, ren PG9 hoặc M16x1.5, đúc khuôn hoặc ép, đầu cái RJ45 là loại thẳng. Chiều dài cáp có thể tùy chỉnh.

Cáp màu xanh lá cây, CAT5E, tuân thủ IEC 61156-6, tốc độ 100M bps, bốn lõi dẫn 22AWG, vỏ cáp làm bằng PVC cho môi trường làm việc thông thường và PUR cho môi trường khắc nghiệt. Cáp PROFINET cũng phù hợp cho hệ thống xích kéo và ứng dụng robot.

• Loại: Cáp M12 đến RJ45 PROFINET
• hình dạng: thẳng
• M12 Female thành RJ45 Female
• Số chân: 4 chân
• Mã hóa : D-Code
• Che chắn: được che chắn
• Chiều dài cáp: 1-3M hoặc tùy chỉnh
• Vỏ cáp: PVC / PUR
• Chất liệu vỏ: PVC/TPU
• Chất liệu tiếp xúc: Đồng phốt pho mạ vàng
• Vật liệu bịt kín: NBR

• Vật liệu cách điện : PA+GF / TPU

• Nhiệt độ áp dụng : -25℃ ~ +80℃

• Trở kháng cách điện : ≥100MΩ

• Trở kháng tiếp xúc: ≤5mΩ

• Độ bền : ≥500 chu kỳ

• Vật liệu đúc: TPU/PVC

• Mức độ chống thấm nước: IP67

• Tiêu chuẩn thực thi : Thỏa thuận IEC 61076-2-101 Industry 4.0, tiêu chuẩn NEMA2000

Kích thước sản phẩm

Sơ đồ chân cáp M12 tới RJ45 PROFINET, Mã màu, Sơ đồ đấu dây

Ứng dụng trong công nghiệp của cáp bấm sẵn PROFINET 4-PIN M12 Female → RJ45 Female, chuẩn D-Coding — loại cáp dùng để kết nối Ethernet công nghiệp 100 Mbps (PROFINET / EtherNet/IP / EtherCAT) giữa thiết bị IP67 và hạ tầng mạng RJ45.

🏭 Ứng dụng trong công nghiệp của cáp PROFINET M12 Female → RJ45 Female (D-Code)

1. Kết nối thiết bị hiện trường IP67 với switch hoặc mạng RJ45 trong tủ điện

Nhiều thiết bị công nghiệp ngoài hiện trường sử dụng cổng M12 D-coded, ví dụ:

• Cảm biến PROFINET

• Module I/O phân tán

• Camera Ethernet 100 Mbps

• Motor controller hỗ trợ PROFINET

• Bộ truyền động, van, thiết bị đo thông minh

Trong khi đó, các switch công nghiệp hoặc PLC trong tủ điện thường dùng RJ45.

➡️ Cáp này giúp kết nối trực tiếp thiết bị IP67 → switch RJ45 mà không cần cáp chuyển nối phức tạp.

2. Dễ dàng tích hợp thiết bị M12 vào hệ thống mạng Ethernet công nghiệp

Cáp được dùng để đưa các thiết bị M12 vào:

• PROFINET network

• EtherCAT network

• Ethernet/IP network

• Modbus TCP

• OPC-UA network

➡️ Tạo kết nối giữa thiết bị hiện trường chuẩn M12 và hệ thống điều khiển dùng RJ45.

3. Hữu ích trong bảo trì, test và cấu hình thiết bị PROFINET

Khi cần:

• Cấu hình địa chỉ IP

• Nạp/chẩn đoán thiết bị PROFINET

• Kết nối tạm thời với laptop/IPC dùng RJ45

• Test tốc độ hoặc kiểm tra lỗi truyền thông

➡️ Adapter M12 Female → RJ45 Female giúp kết nối nhanh và linh hoạt.

4. Dùng trong môi trường công nghiệp khắc nghiệt (IP67 ngoài xưởng → RJ45 trong tủ)

M12 D-code hỗ trợ:

• Chống nước, bụi (IP67)

• Chống rung mạnh

• Chịu dầu và điều kiện khắc nghiệt

Thiết bị thường đặt ngoài xưởng → đầu M12 Female.
RJ45 Female ở đầu còn lại nằm trong tủ hoặc hộp bảo vệ.

➡️ Cáp đảm bảo kết nối ổn định giữa thiết bị bên ngoài và hệ thống mạng bên trong.

5. Giải pháp chuyển đổi trong hệ thống hybrid M12 + RJ45

Trong nhiều dây chuyền sản xuất:

• Thiết bị fieldbus dùng M12

• Hạ tầng mạng dùng RJ45

• Một số thiết bị trung gian hỗ trợ cả hai

➡️ Cáp này dùng để liên kết hai chuẩn giao tiếp phổ biến trong Ethernet công nghiệp.

6. Lắp đặt trong máy OEM, dây chuyền tự động hóa, robot công nghiệp

Các nhà sản xuất máy (OEM) thường dùng cáp này để:

• Dẫn tín hiệu PROFINET từ cơ cấu chuyển động (M12) về tủ điều khiển (RJ45)

• Giảm thời gian thi công

• Dễ thay thế khi bảo trì

Đặc biệt hữu ích trong:

• Máy đóng gói

• Robot

• Băng tải tốc độ cao

• Máy in, máy kiểm tra, máy phân loại

⭐ Tóm tắt

Cáp PROFINET 4-pin M12 Female → RJ45 Female (D-code) được sử dụng để:

✔ Kết nối thiết bị công nghiệp IP67 (M12) vào mạng RJ45 trong tủ
✔ Tích hợp thiết bị PROFINET, Ethernet/IP, EtherCAT vào hệ thống Ethernet
✔ Test, cấu hình và bảo trì thiết bị Ethernet công nghiệp
✔ Vận hành trong môi trường bụi, ẩm, rung
✔ Thích hợp cho máy OEM, dây chuyền tự động, robot, cảm biến thông minh
