Cáp cảm biến/bộ chuyển đổi PROFINET 4-PIN M12 Bulkhead Female To RJ45 Male, D-Code | Chính hãng – Giá Tốt Nhất

Hãng sản xuất: ULCAB

Xuất xứ: Vietnam

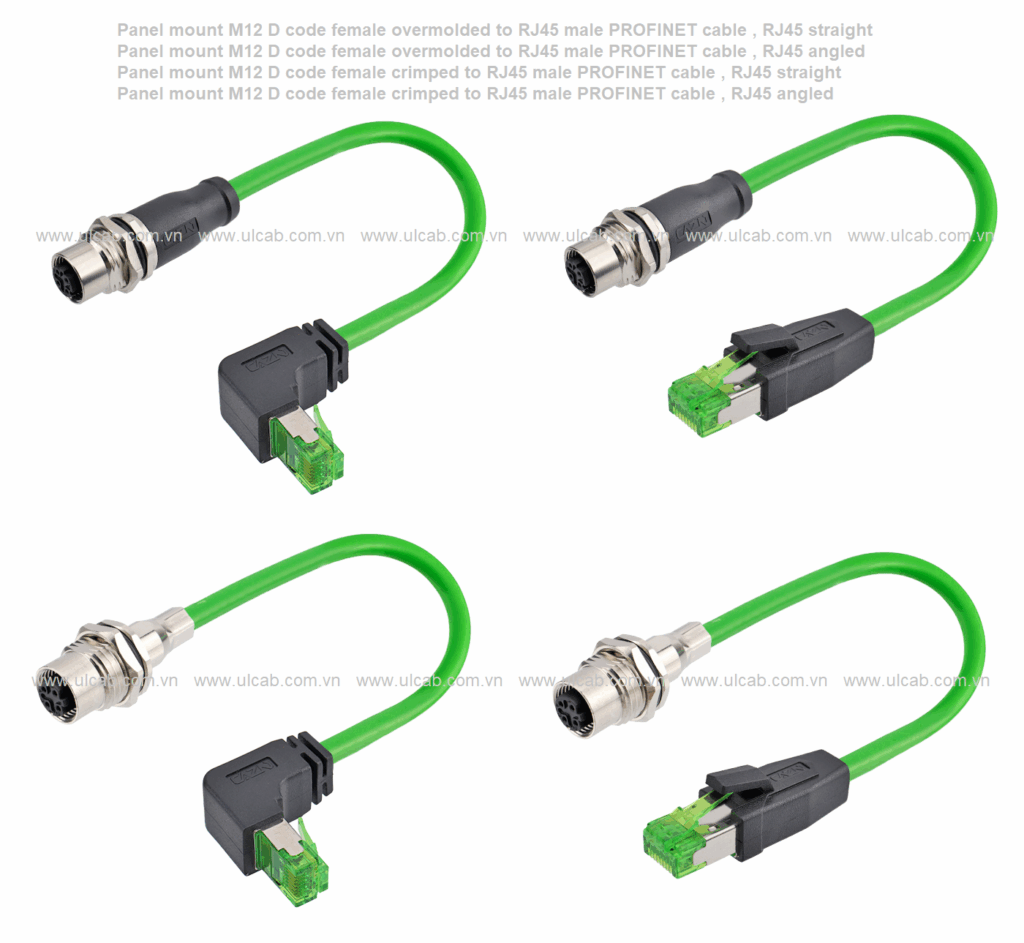

Đầu nối mã D M12 là loại cái lắp phía sau, ren PG9 hoặc M16x1.5, đầu đực RJ45 thẳng hoặc vuông góc. Chiều dài cáp có thể tùy chỉnh.

Cáp màu xanh lá cây, CAT5E, tuân thủ IEC 61156-6, tốc độ 100M bps, bốn lõi dẫn 22AWG, vỏ cáp làm bằng PVC cho môi trường làm việc thông thường và PUR cho môi trường khắc nghiệt. Cáp PROFINET cũng phù hợp cho hệ thống xích kéo và ứng dụng robot.

• Loại: Cáp M12 đến RJ45 PROFINET
• Hình dạng: thẳng hoặc vuông góc
• M12 Bulkhead Female thành RJ45 Male
• Số chân: 4 chân
• Mã hóa : D-Code
• Che chắn: được che chắn
• Chiều dài cáp: 1-3M hoặc tùy chỉnh
• Vỏ cáp: PVC / PUR
• Chất liệu vỏ: PVC/TPU
• Chất liệu tiếp xúc: Đồng phốt pho mạ vàng
• Vật liệu bịt kín: NBR

• Vật liệu cách điện : PA+GF / TPU

• Nhiệt độ áp dụng : -25℃ ~ +80℃

• Trở kháng cách điện : ≥100MΩ

• Trở kháng tiếp xúc: ≤5mΩ

• Độ bền : ≥500 chu kỳ

• Vật liệu đúc: TPU/PVC

• Mức độ chống thấm nước: IP67

• Tiêu chuẩn thực thi : Thỏa thuận IEC 61076-2-101 Industry 4.0, tiêu chuẩn NEMA2000

Kích thước sản phẩm

Sơ đồ chân cáp M12 tới RJ45 PROFINET, Mã màu, Sơ đồ đấu dây

Ứng dụng của cáp bấm sẵn PROFINET 4-PIN M12 Bulkhead Female → RJ45 Male, chuẩn D-Coding trong công nghiệp. Đây là loại cáp chuyển đổi chuyên dụng để kết nối thiết bị Ethernet công nghiệp chuẩn M12 với hạ tầng mạng RJ45, đồng thời tích hợp trực tiếp vào tủ hoặc panel nhờ bulkhead.

🏭 Ứng dụng trong công nghiệp của cáp M12 Bulkhead Female → RJ45 Male (D-Code)

1. Kết nối thiết bị field với mạng Ethernet trong tủ điều khiển

• Thiết bị ngoài hiện trường (sensor, actuator, camera, module I/O) dùng M12 D-Code Female với chuẩn IP67.

• Switch, PLC hoặc máy tính công nghiệp thường dùng RJ45 Male.

• Bulkhead M12 Female giúp gắn cố định trên tủ hoặc panel, cáp RJ45 Male cắm vào switch/network.

➡️ Giải pháp này giúp đấu nối trực tiếp, an toàn, gọn gàng trong tủ.

2. Tích hợp thiết bị PROFINET, EtherNet/IP, EtherCAT vào hệ thống

Cáp dùng để kết nối các thiết bị Ethernet công nghiệp 100 Mbps:

• Camera công nghiệp (GigE Vision 100M)

• Module I/O PROFINET/EtherNet/IP/EtherCAT

• Cảm biến thông minh ngoài xưởng

• Motor controller có cổng M12 D-coded

➡️ Bulkhead Female giúp ổn định kết nối trên panel; RJ45 Male cắm trực tiếp vào hạ tầng mạng.

3. Lắp đặt cố định trong tủ hoặc hộp phân phối (Panel/ Junction Box)

• Bulkhead Female cho phép gắn cố định đầu M12 trên panel, giúp cáp không bị kéo, rút trực tiếp từ thiết bị ngoài.

• Hỗ trợ môi trường công nghiệp: chống bụi, nước, rung, dầu mỡ.

• Giảm rủi ro hỏng cáp do thao tác lắp đặt hoặc bảo trì.

4. Bảo trì, cấu hình và test thiết bị Ethernet

• Kỹ sư có thể cắm RJ45 Male vào laptop, switch hoặc tester.

• Cáp bulkhead giúp giữ cố định M12 trên tủ, không cần thao tác nhiều lần với thiết bị field.

• Thích hợp cho cấu hình IP, kiểm tra mạng PROFINET, EtherNet/IP, EtherCAT.

5. Giải pháp cho hệ thống hybrid M12 ↔ RJ45

• Thiết bị field: M12 D-Coding, IP67

• Panel/ switch: RJ45 Male

• Cáp bulkhead là cầu nối tiện lợi, giúp thiết kế panel gọn gàng, dễ thay thế, đặc biệt cho dây chuyền OEM hoặc hệ thống tự động hóa.

6. Ứng dụng trong dây chuyền tự động hóa và robot

• Máy đóng gói, băng tải, robot công nghiệp

• Thiết bị I/O phân tán, camera, sensor PROFINET

• Hệ thống cần đầu cắm cố định trên tủ và dây RJ45 kết nối nhanh.

➡️ Bulkhead giúp ổn định cơ học, giảm rủi ro đứt/nhả cáp khi vận hành lâu dài.

⭐ Tóm tắt

Cáp PROFINET 4-PIN M12 Bulkhead Female → RJ45 Male (D-Code) trong công nghiệp được dùng để:

✔ Kết nối thiết bị field M12 IP67 với mạng RJ45 trong tủ/ panel
✔ Hỗ trợ Ethernet công nghiệp: PROFINET, EtherNet/IP, EtherCAT
✔ Tích hợp cố định trên panel/junction box, chống rung, chống bụi, chống nước
✔ Dùng cho test, cấu hình, bảo trì thiết bị
✔ Ứng dụng trong dây chuyền tự động hóa, robot, camera công nghiệp, sensor IP67
