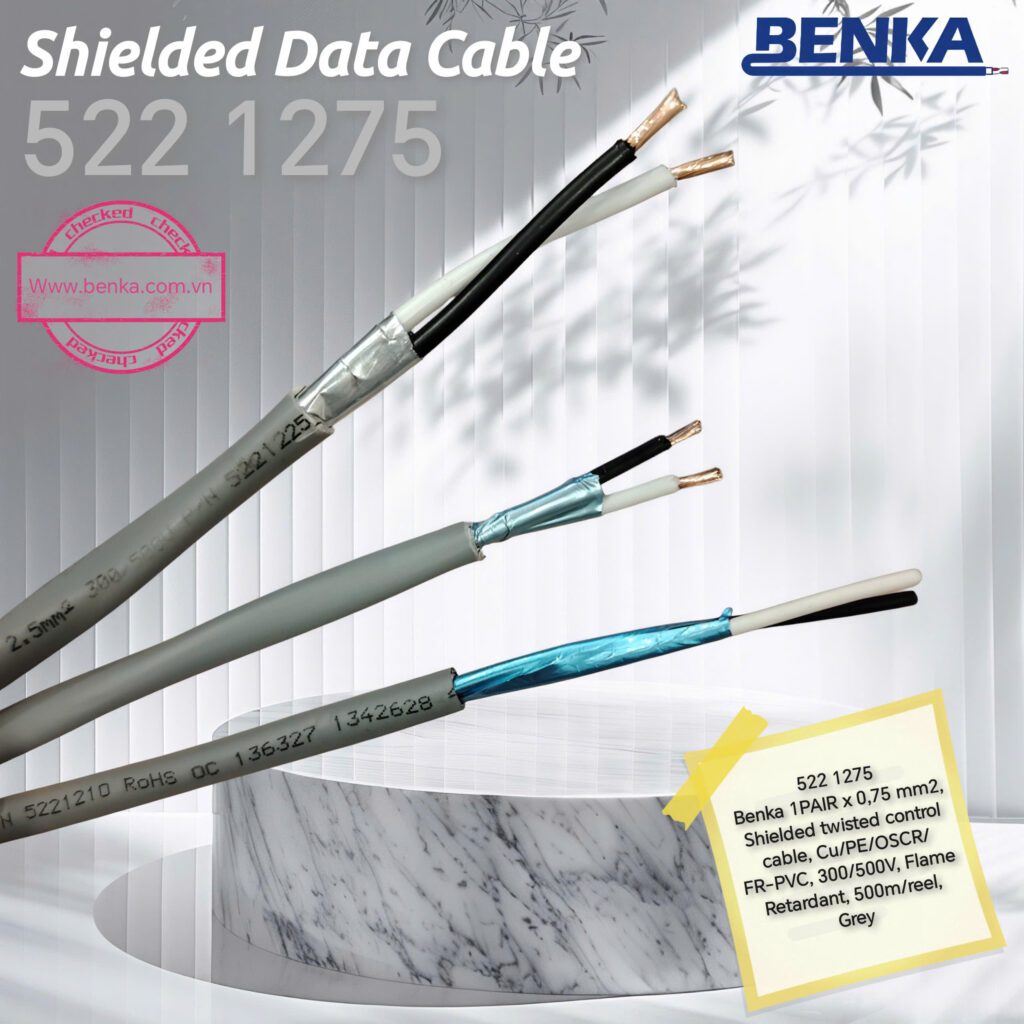

522 1275 BENKA | Cáp Tín Hiệu Vặn Xoắn Chống Nhiễu 1PAIR x 0,75 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey | Chính Hãng – Giá Tốt Nhất

522 1275 BENKA | Cáp Tín Hiệu Vặn Xoắn Chống Nhiễu 1PAIR x 0,75 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey | Chính Hãng – Giá Tốt Nhất

Hãng sản xuất: BENKA

Xuất xứ thương hiệu: Singapore

Mã hàng: 522 1275

(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)

ULCAB Nhà Phân Phối Dây Cáp và Phụ Kiện BENKA tại Việt Nam

Dây cáp tín hiệu điều khiển vặn xoắn chống nhiễu BENKA 522 1275 được sản xuất tại China đạt tiêu chuẩn chất lượng của Châu Âu.

Dây cáp điện và điều khiển tín hiệu vặn xoắn chống nhiễu BENKA 522 1275 được sử dụng dây dẫn bằng Đồng trần mềm, bện nhiều sợi, cấp mềm CLASS 5, Size: 1Pair x 0.75mm2, Cách điện (Insulation): Polyethylene (PE), 2 lõi xoắn thành 1 cặp (1 Pair) với hai màu đen + trắng, Lớp chống nhiễu / màn chắn (Overall screen): Băng nhôm (Aluminium foil) bao phủ 100%, Vỏ ngoài (Outer sheath): FR-PVC Màu Xám. chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà, cáp cho dự án công trình nhà máy và tòa nhà.

Cáp vặn xoắn chống nhiễu BENKA 522 1275 được thiết kế và sản xuất chuyên biệt cho các ứng dụng truyền tín hiệu và điều khiển, đặc biệt phù hợp cho:

• Hệ thống an ninh – giám sát

• Hệ thống âm thanh

• Hệ thống quản lý tòa nhà (BMS)

• Hệ thống báo cháy

• Các mạch điều khiển và truyền dữ liệu yêu cầu ổn định tín hiệu, chống nhiễu điện từ

Construction / Cấu tạo cáp

• Ruột dẫn (Conductor):
  Đồng trần mềm, bện nhiều sợi – cấp mềm Class 5

• Số lõi: 1 Pair (2 lõi), các lõi được xoắn cặp nhằm giảm nhiễu xuyên âm.

• Cách điện (Insulation):
  Polyethylene (PE), 2 lõi xoắn thành 1 cặp (1 Pair), màu đen + trắng, đảm bảo cách điện tốt và dễ nhận diện lõi

• Lớp chống nhiễu / màn chắn (Overall screen):
  Băng nhôm (Aluminium foil) bao phủ 100% giúp giảm nhiễu điện từ và nhiễu tần số cao

• Vỏ ngoài (Outer sheath):
  PVC chống cháy lan, đạt tiêu chuẩn IEC 60332-1
  Màu sắc: Xám

Technical Data / Thông số kỹ thuật

Conductor size / Tiết diện lõi dẫn

0.75mm2 (#18AWG)

No. of pair / Số cặp

1 cặp # 2 lõi

Working voltage / Điện áp làm việc

300/500V

Test Voltage / Kiểm tra điện áp

1500V

Rated temperature / Nhiệt độ định mức

-20°C to +70°C

Conductor resistance (max) @20°C (Ω/km) / Điện trở suất của dây dẫn (tối đa) ở 20°C (Ω/km)

26

Insulation resistance / Điện trở cách điện

> 2 GQ x km

Impedance / Trở kháng

120 Ω

Recommended current (max) @25°C (Amps) / Dòng điện khuyến nghị (tối đa) @25°C (Ampe)

6.3

Flame retardant / Chống cháy

UL 1685, IEC 60332-1

Standard & Approval / Tiêu chuẩn & Phê duyệt

ROHS, SIRIM

Cable OD (mm)

5.1 ± 1.0

Minimum bending radius / Bán kính uốn tối thiểu

8 x OD (static)

Weight (kg/km)

31kg/km

Các thiết bị thường sử dụng dây tín hiệu vặn xoắn chống nhiễu 1 PAIR x 0.75 mm² (như BENKA 522 1275) gồm:

🔹 Hệ thống an ninh – báo cháy

• Trung tâm báo cháy và các module mở rộng

• Đầu báo khói, đầu báo nhiệt (loop / tín hiệu điều khiển)

• Nút nhấn khẩn (Manual Call Point)

• Module giám sát – module điều khiển

🔹 Hệ thống BMS – điều khiển

• Bộ điều khiển PLC, DDC

• Cảm biến nhiệt độ, độ ẩm, áp suất

• Van điều khiển, damper, actuator công suất nhỏ

• Thiết bị đo và truyền tín hiệu analog (0–10V, 4–20mA)

🔹 Hệ thống an ninh – kiểm soát

• Đầu đọc thẻ, keypad

• Thiết bị kiểm soát cửa, nút exit

• Cảm biến cửa, cảm biến chuyển động

🔹 Hệ thống âm thanh – thông báo

• Thiết bị âm thanh báo cháy (PA/VA)

• Micro gọi vùng, module điều khiển âm thanh

• Thiết bị truyền tín hiệu audio mức thấp

🔹 Hệ thống truyền thông – tín hiệu công nghiệp

• Thiết bị giao tiếp RS-485 / Modbus

• Module I/O, bộ chuyển đổi tín hiệu

• Thiết bị đo lường và giám sát từ xa

👉 Tiết diện 0.75 mm² phù hợp cho truyền tín hiệu ổn định, dòng nhỏ–trung bình, khoảng cách dài và môi trường có nhiễu điện từ.

Điểm mạnh nhất:

• Chống nhiễu hiệu quả

• Độ bền cao

• FR-PVC giúp không lan truyền đám cháy → phù hợp công trình công nghiệp – tòa nhà – hệ thống an toàn

Phương pháp thử IEC 60332‑1

Nguồn ngọn lửa

• Sử dụng ngọn lửa khí gas Bunsen (hoặc ngọn lửa thử tiêu chuẩn).

• Ngọn lửa có chiều cao và nhiệt độ chuẩn theo IEC: ~ flame length 20 mm, nhiệt ~ 750–1000 °C.

Thời gian thử

1. Ngọn lửa tác động trực tiếp vào điểm của cáp trong khoảng 1–2 phút.

2. Quan sát:

   • Cáp có cháy tiếp không sau khi ngắt lửa.

   • Lửa có lan dọc sợi cáp không.

   • Bất kỳ giọt nhựa cháy rơi ra cũng được ghi nhận.

Đánh giá kết quả

• Pass (Đạt): Ngọn lửa không lan quá 100 mm trên sợi cáp sau khi tắt lửa.

📌 Lưu ý:
– IEC 60332‑1 không phải là tiêu chuẩn “chống cháy cao cấp nhất”, mà chỉ yêu cầu ngọn lửa không lan quá trên sợi cáp trong điều kiện thử chuẩn (single‑wire flame test).
– Nếu cần cáp chống cháy cao hơn (ví dụ: giữ mạch trong thời gian dài khi có cháy), cần loại FR/Fire‑Resistant theo tiêu chuẩn IEC 60331 hoặc các tiêu chuẩn cấp cao hơn.

Mã đặt hàng

522 1275     Benka 1PAIR x 0,75 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey

522 2275     Benka 2PAIR x 0,75 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey

522 3275     Benka 3PAIR x 0,75 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey

522 4275     Benka 4PAIR x 0,75 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
