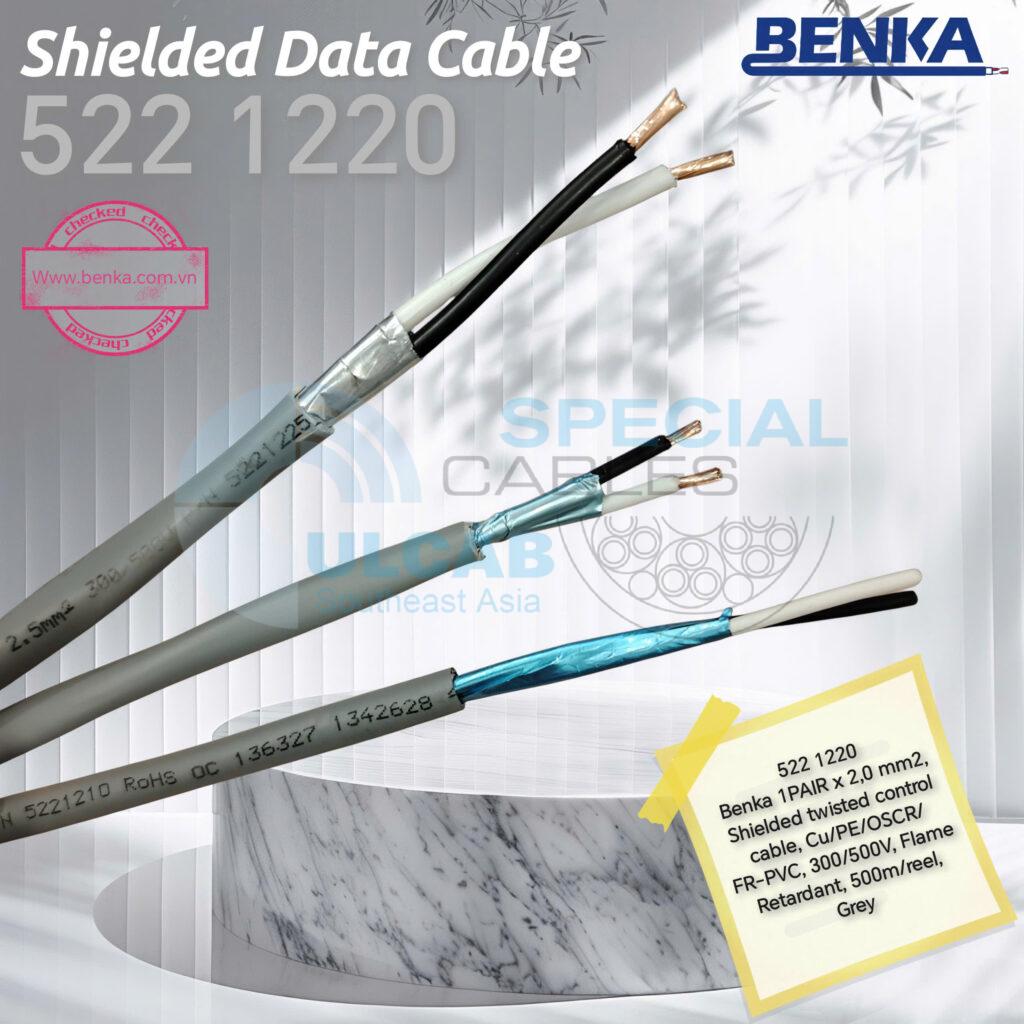

522 1220 BENKA | Cáp Tín Hiệu Vặn Xoắn Chống Nhiễu 1PAIR x 2,0 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: BENKA
Xuất xứ thương hiệu: Singapore
Mã hàng: 522 1220
(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)
ULCAB Nhà Phân Phối Dây Cáp và Phụ Kiện BENKA tại Việt Nam
Dây cáp tín hiệu điều khiển vặn xoắn chống nhiễu BENKA 522 1220 được sản xuất tại China đạt tiêu chuẩn chất lượng của Châu Âu.
Dây cáp điện và điều khiển tín hiệu vặn xoắn chống nhiễu BENKA 522 1220 được sử dụng dây dẫn bằng Đồng trần mềm, bện nhiều sợi, cấp mềm CLASS 5, Size: 1Pair x 2.0mm2, Cách điện (Insulation): Polyethylene (PE), 2 lõi xoắn thành 1 cặp (1 Pair) với hai màu đen + trắng, Lớp chống nhiễu / màn chắn (Overall screen): Băng nhôm (Aluminium foil) bao phủ 100%, Vỏ ngoài (Outer sheath): FR-PVC Màu Xám. chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà, cáp cho dự án công trình nhà máy và tòa nhà.
Cáp vặn xoắn chống nhiễu BENKA 522 1220 được thiết kế và sản xuất chuyên biệt cho các ứng dụng truyền tín hiệu và điều khiển, đặc biệt phù hợp cho:
-
Hệ thống an ninh – giám sát
-
Hệ thống âm thanh
-
Hệ thống quản lý tòa nhà (BMS)
-
Hệ thống báo cháy
-
Các mạch điều khiển và truyền dữ liệu yêu cầu ổn định tín hiệu, chống nhiễu điện từ
Construction / Cấu tạo cáp
-
Ruột dẫn (Conductor):
Đồng trần mềm, bện nhiều sợi – cấp mềm Class 5 - Số lõi: 1 Pair (2 lõi), các lõi được xoắn cặp nhằm giảm nhiễu xuyên âm.
-
Cách điện (Insulation):
Polyethylene (PE), 2 lõi xoắn thành 1 cặp (1 Pair), màu đen + trắng, đảm bảo cách điện tốt và dễ nhận diện lõi -
Lớp chống nhiễu / màn chắn (Overall screen):
Băng nhôm (Aluminium foil) bao phủ 100% giúp giảm nhiễu điện từ và nhiễu tần số cao -
Vỏ ngoài (Outer sheath):
PVC chống cháy lan, đạt tiêu chuẩn IEC 60332-1
Màu sắc: Xám
Technical Data / Thông số kỹ thuật
Conductor size / Tiết diện lõi dẫn
2.0mm2 (#14AWG)
No. of pair / Số cặp
1 cặp # 2 lõi
Working voltage / Điện áp làm việc
300/500V
Test Voltage / Kiểm tra điện áp
1500V
Rated temperature / Nhiệt độ định mức
-20°C to +70°C
Conductor resistance (max) @20°C (Ω/km) / Điện trở suất của dây dẫn (tối đa) ở 20°C (Ω/km)
10.6
Insulation resistance / Điện trở cách điện
> 2 GQ x km
Impedance / Trở kháng
120 Ω
Recommended current (max) @25°C (Amps) / Dòng điện khuyến nghị (tối đa) @25°C (Ampe)
17.5
Flame retardant / Chống cháy
UL 1685, IEC 60332-1
Standard & Approval / Tiêu chuẩn & Phê duyệt
ROHS, SIRIM
Cable OD (mm)
7.6 ± 1.0
Minimum bending radius / Bán kính uốn tối thiểu
8 x OD (static)
Weight (kg/km)
74kg/km
Các thiết bị thường sử dụng dây tín hiệu vặn xoắn chống nhiễu 1 PAIR x 2.0 mm² (như BENKA 522 1220) gồm:
🔹 Hệ thống báo cháy
-
Trung tâm báo cháy, tủ điều khiển phụ
-
Tuyến loop báo cháy dài, nhiều thiết bị trên cùng tuyến
-
Nút nhấn khẩn, chuông/còi báo cháy công suất trung bình–lớn
-
Module giám sát – module điều khiển yêu cầu dòng tải cao
🔹 Hệ thống BMS – điều khiển tòa nhà
-
PLC, DDC, bộ điều khiển trung tâm
-
Van điều khiển, actuator công suất trung bình–lớn
-
Thiết bị trường đặt xa tủ điều khiển, yêu cầu suy hao thấp
-
Truyền thông RS-485 / Modbus cho mạng dài
🔹 Hệ thống an ninh – kiểm soát & hạ tầng
-
Bộ điều khiển cửa trung tâm
-
Khóa điện, khóa từ công suất lớn
-
Barrier, cổng tự động (đường tín hiệu điều khiển)
🔹 Hệ thống âm thanh – thông báo
-
Truyền tín hiệu audio mức thấp trên khoảng cách dài
-
Kết nối module điều khiển trung tâm – thiết bị ngoại vi
🔹 Hệ thống đo lường & tín hiệu công nghiệp
-
Thiết bị đo lường, giám sát từ xa trong môi trường nhiễu cao
-
Module I/O, bộ chuyển đổi tín hiệu yêu cầu dòng lớn, ổn định cao
👉 Tiết diện 2.0 mm² là lựa chọn cân bằng cho các ứng dụng khoảng cách truyền dài, dòng cao hơn 1.5 mm², đảm bảo độ ổn định, chống nhiễu tốt và độ tin cậy cao trong hệ thống tòa nhà và công nghiệp.
Điểm mạnh nhất:
-
Chống nhiễu hiệu quả
-
Độ bền cao
-
FR-PVC giúp không lan truyền đám cháy → phù hợp công trình công nghiệp – tòa nhà – hệ thống an toàn
Phương pháp thử IEC 60332‑1
Nguồn ngọn lửa
-
Sử dụng ngọn lửa khí gas Bunsen (hoặc ngọn lửa thử tiêu chuẩn).
-
Ngọn lửa có chiều cao và nhiệt độ chuẩn theo IEC: ~ flame length 20 mm, nhiệt ~ 750–1000 °C.
Thời gian thử
-
Ngọn lửa tác động trực tiếp vào điểm của cáp trong khoảng 1–2 phút.
-
Quan sát:
-
Cáp có cháy tiếp không sau khi ngắt lửa.
-
Lửa có lan dọc sợi cáp không.
-
Bất kỳ giọt nhựa cháy rơi ra cũng được ghi nhận.
-
Đánh giá kết quả
-
Pass (Đạt): Ngọn lửa không lan quá 100 mm trên sợi cáp sau khi tắt lửa.
📌 Lưu ý:
– IEC 60332‑1 không phải là tiêu chuẩn “chống cháy cao cấp nhất”, mà chỉ yêu cầu ngọn lửa không lan quá trên sợi cáp trong điều kiện thử chuẩn (single‑wire flame test).
– Nếu cần cáp chống cháy cao hơn (ví dụ: giữ mạch trong thời gian dài khi có cháy), cần loại FR/Fire‑Resistant theo tiêu chuẩn IEC 60331 hoặc các tiêu chuẩn cấp cao hơn.
Mã đặt hàng
522 1220 Benka 1PAIR x 2,0 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 2220 Benka 2PAIR x 2,0 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 3220 Benka 3PAIR x 2,0 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
522 4220 Benka 4PAIR x 2,0 mm2, Shielded twisted control cable, Cu/PE/OSCR/FR-PVC, 300/500V, Flame Retardant, 500m/reel, Grey
