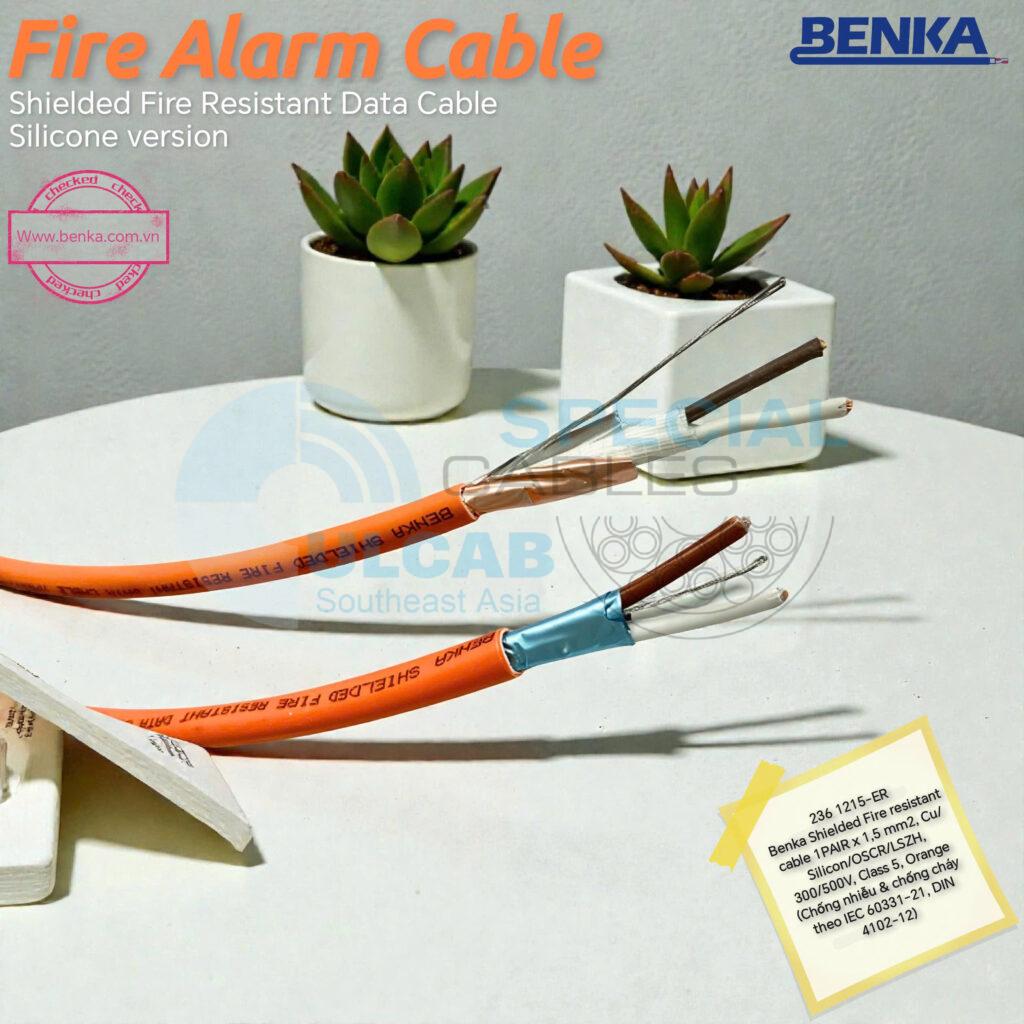

236 1215-ER BENKA | Cáp Tín Hiệu Vặn Xoắn Shielded Fire Resistant Cable 1PAIR x 1,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12 (chịu lửa từ 120-180 phút). Đạt nghiệm thu PCCC theo TCVN 5738 & QC06:2022 (giới hạn chịu lửa không thấp hơn 120 phút)

236 1215-ER BENKA | Cáp Tín Hiệu Vặn Xoắn Shielded Fire Resistant Cable 1PAIR x 1,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12 (chịu lửa từ 120-180 phút). Đạt nghiệm thu PCCC theo TCVN 5738 & QC06:2022 (giới hạn chịu lửa không thấp hơn 120 phút) | Chính Hãng – Giá Tốt Nhất

Hãng sản xuất: BENKA

Xuất xứ thương hiệu: Singapore

Mã hàng: 236 1215-ER

(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)

ULCAB Nhà Phân Phối Dây Cáp và Phụ Kiện BENKA tại Việt Nam

Dây cáp tín hiệu điều khiển báo cháy, chống cháy, chống nhiễu BENKA 236 1215-ER được sản xuất tại China đạt tiêu chuẩn chất lượng của Châu Âu.

Dây cáp điện và điều khiển tín hiệu báo cháy, chống cháy, chống nhiễu BENKA 236 1215-ER được sử dụng dây dẫn bằng đồng trần mềm xoắn theo tiêu chuẩn IEC 60228, DIN VDE 0295, EN 60228, CLASS 5, Size: 1Pair x 1.5mm2, bọc cách điện chịu nhiệt, chống cháy Silicone với hai màu nâu + trắng, chống nhiễu lá nhôm độ phủ 100% + (dây Shield thoát nhiễu – tiếp địa E), Vỏ ngoài Hợp chất halogen khói thấp, LSZH Màu Cam. chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà, cáp cho dự án công trình nhà máy và tòa nhà.

Cáp chống cháy BENKA được thiết kế và sản xuất chuyên biệt cho các ứng dụng đi dây trong cơ sở hạ tầng xây dựng và giao thông, nơi yêu cầu khả năng chống cháy cực cao, nhằm giảm thiểu rủi ro thương tích cho con người và thiệt hại tài sản khi xảy ra hỏa hoạn.

Cáp được ứng dụng trong các hệ thống an toàn và liên lạc quan trọng, bao gồm:

Hệ thống phát hiện và báo cháy
Hệ thống báo động và hướng dẫn sơ tán
Hệ thống âm thanh khẩn cấp
Hệ thống chiếu sáng khẩn cấp
Hệ thống thông tin liên lạc thiết yếu

Sản phẩm phù hợp lắp đặt tại các tòa nhà, khu vực công cộng, lối thoát hiểm, công trình giao thông và các khu công nghiệp.

Với khả năng duy trì tính toàn vẹn của mạch điện trong điều kiện hỏa hoạn, cáp đảm bảo các hệ thống vẫn hoạt động ổn định trong thời gian cần thiết. Khi bị đốt cháy, cáp tạo ra lượng khói cực thấp và hầu như không sinh ra khí axit ăn mòn, góp phần nâng cao mức độ an toàn cho con người, thiết bị và môi trường.

Construction / Cấu tạo cáp

Ruột dẫn (Conductor):
Đồng trần, xoắn mềm Class 5, sản xuất theo các tiêu chuẩn IEC 60228, DIN VDE 0295, EN 60228, đảm bảo độ dẫn điện cao và linh hoạt khi lắp đặt.
Số lõi: 1 Pair (2 lõi), các lõi được xoắn cặp nhằm giảm nhiễu xuyên âm.
Cách điện (Insulation):
Hợp chất polyme tạo hình gốm (silicone) liên kết ngang, cấu trúc xoắn đôi (twisted pair), giúp duy trì cách điện và tính toàn vẹn mạch trong điều kiện nhiệt độ cao và hỏa hoạn.
Lớp chống nhiễu / màn chắn (Overall screen):
Lá nhôm kết hợp dây đồng mạ thiếc (drain wire) dùng để chống nhiễu điện từ và thoát nhiễu hiệu quả, đảm bảo tín hiệu ổn định.
Vỏ ngoài (Outer sheath):
Hợp chất LSZH (Low Smoke Zero Halogen), màu cam, cho lượng khói thấp, không phát sinh khí axit ăn mòn khi cháy, đáp ứng yêu cầu an toàn PCCC.

Technical Data / Thông số kỹ thuật

Conductor size / Tiết diện lõi dẫn

1.5mm2 (#16AWG)

No. of pair / Số cặp

1 cặp # 2 lõi

Working voltage / Điện áp làm việc

300/500V

Test Voltage / Kiểm tra điện áp

2000V

Rated temperature / Nhiệt độ định mức

-20°C to + 90°C

Conductor resistance (max) (Ω/km) / Điện trở dây dẫn (tối đa) (Ω / km)

13.3Ω/km

Capacitance (max) (nF/km) / Điện dung (tối đa) (nF/km)

120 (C/C); 240 (C/S)

Impedance / Trở kháng

65 Ω

Max recommended current @ 25°C (Amps) / Dòng điện khuyến nghị tối đa @ 25°C (Amps)

14.5

Flame retardant / Chống cháy

IEC 60332-1

Flame propagation / Sự lan truyền ngọn lửa

IEC 60332-3-22

Halogen Free / Không chứa halogen

IEC 60754-1

Cable OD mm / Bán kính ngoài

6.6 ± 1.0 mm

Standard & Approval / Tiêu chuẩn & Phê duyệt

RoHS,SIRIM, TUV, BV

Minimum bending radius / Bán kính uốn tối thiểu

8 x OD ( static )

Weight (kg/km)

68kg/km

Dây tín hiệu vặn xoắn chống cháy chống nhiễu 1 PAIR x 1.5 mm² (BENKA 236 1215-ER) thường được sử dụng cho các mạch tín hiệu/điều khiển quan trọng, cần dòng lớn hơn, tuyến rất dài, suy hao và sụt áp thấp, đồng thời duy trì hoạt động khi có cháy. Các thiết bị điển hình gồm:

🔥 Hệ thống báo cháy & điều khiển an toàn

Đường loop báo cháy địa chỉ công suất lớn / tuyến dài
Kết nối trung tâm báo cháy ↔ tủ điều khiển phụ
Module điều khiển thiết bị PCCC:
quạt hút khói, quạt tăng áp, damper, van điện, cửa chống cháy
Mạch điều khiển chuông, còi, đèn báo cháy công suất cao
Tín hiệu điều khiển liên động PCCC (interlock)

📢 Hệ thống âm thanh & sơ tán khẩn cấp (PA/VA)

Mạch điều khiển & giám sát loa tuyến dài
Đường tín hiệu kích hoạt khẩn cấp (Emergency override)
Kết nối giữa tủ PA/VA trung tâm và tủ vùng

Thường chọn 1.5 mm² khi yêu cầu độ tin cậy rất cao hoặc khoảng cách xa

💡 Chiếu sáng & nguồn điều khiển khẩn cấp

Mạch điều khiển đèn sự cố / EXIT trên tuyến dài
Giám sát trạng thái hệ thống chiếu sáng khẩn
Tín hiệu điều khiển contactor/relay công suất lớn

🏢 BMS & tự động hóa quy mô lớn

RS-485 / Modbus RTU tuyến rất dài
Tín hiệu điều khiển PLC trong môi trường nhiễu mạnh
Cảm biến, thiết bị đặt xa trung tâm điều khiển

🏭 Công nghiệp & hạ tầng trọng yếu

Hệ thống thông gió – hút khói trong hầm, metro
Thiết bị an toàn tại sân bay, nhà ga, trung tâm dữ liệu
Mạch điều khiển thiết bị khẩn cấp trong nhà máy

🔐 An ninh & hệ thống kỹ thuật đặc biệt

Hệ thống an ninh yêu cầu duy trì mạch khi cháy
Điều khiển cửa kỹ thuật, barrier, cổng an toàn
Giám sát trạng thái thiết bị quan trọng

✅ Khi nên chọn 1 PAIR x 1.5 mm²?

Tuyến cáp rất dài
Mạch có dòng điều khiển lớn
Cần sụt áp cực thấp, ổn định cao
Môi trường nhiễu điện từ mạnh
Công trình đặc biệt quan trọng: cao tầng, hầm, sân bay, metro

👉 Tóm lại: Dây 1 PAIR x 1.5 mm² chống cháy chống nhiễu phù hợp cho mạch điều khiển PCCC, PA/VA, BMS và hạ tầng an toàn quy mô lớn, nơi yêu cầu độ tin cậy tối đa khi xảy ra hỏa hoạn.

Thí nghiệm chống cháy theo IEC 60331-21 và DIN 4102-12

Cáp được thử nghiệm chống cháy theo IEC 60331-21 và DIN 4102-12, nhằm đánh giá khả năng duy trì tính toàn vẹn mạch điện và chức năng hệ thống trong điều kiện hỏa hoạn nghiêm trọng.

IEC 60331-21:
Mẫu cáp được cấp điện liên tục và tác động trực tiếp bởi ngọn lửa, kiểm tra khả năng không gián đoạn mạch trong suốt quá trình thử nghiệm.
DIN 4102-12:
Hệ thống cáp được lắp đặt thực tế trên thang/máng cáp, vừa chịu nhiệt độ cao vừa chịu tác động cơ học, mô phỏng điều kiện cháy trong công trình.

Điều kiện thử nghiệm:

Nhiệt độ: lên đến 950°C
Thời gian chịu lửa: 180 phút (cấp E180)
Trạng thái: duy trì cấp điện và tải trong suốt quá trình thử

Kết quả yêu cầu:

Mạch điện và chức năng hệ thống không bị gián đoạn
Cáp duy trì truyền điện/tín hiệu ổn định
Đáp ứng yêu cầu cho các hệ thống an toàn khẩn cấp trong tòa nhà và nhà máy

Mã đặt hàng

236 1215-ER Benka Shielded Fire resistant cable 1PAIR x 1,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 2215-ER Benka Shielded Fire resistant cable 2PAIR x 1,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 3215-ER Benka Shielded Fire resistant cable 3PAIR x 1,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 4215-ER Benka Shielded Fire resistant cable 4PAIR x 1,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 5215-ER Benka Shielded Fire resistant cable 5PAIR x 1,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)
