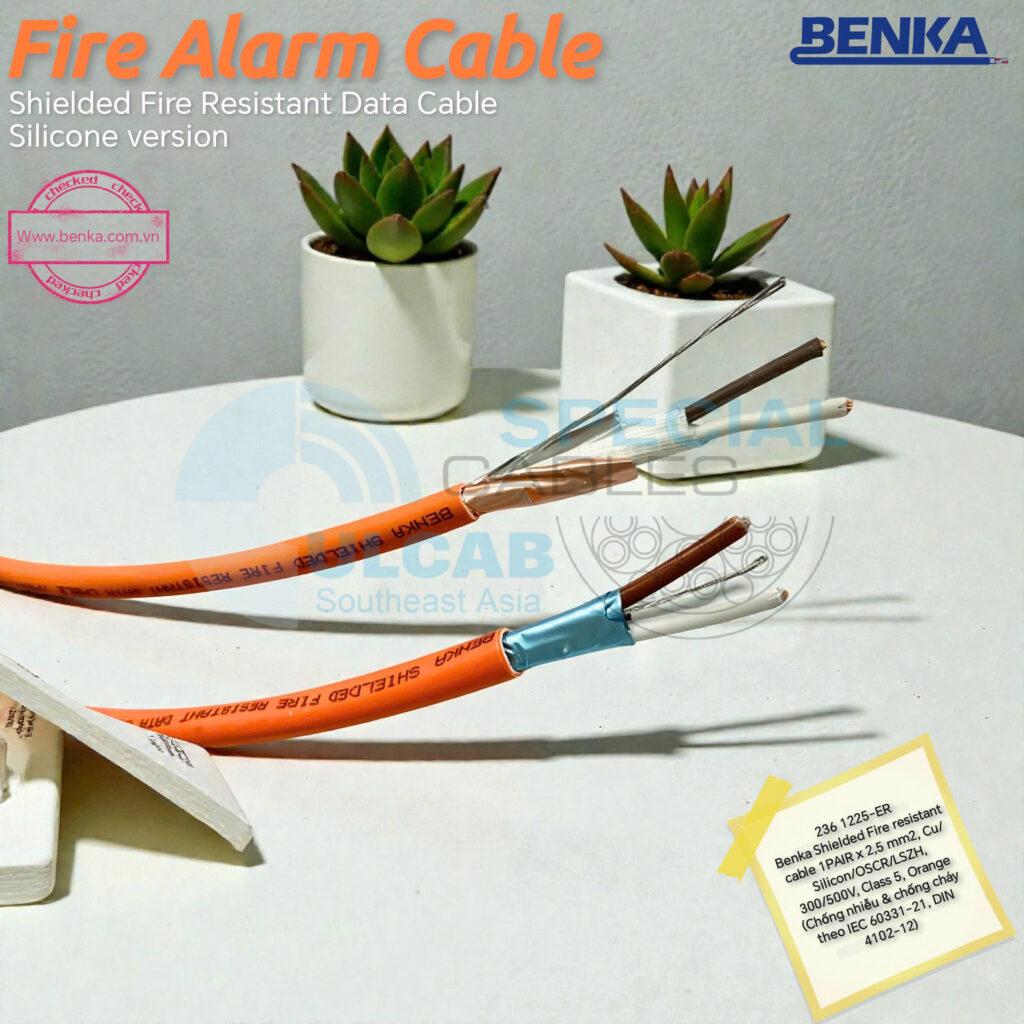

236 1225-ER BENKA | Cáp Tín Hiệu Vặn Xoắn Shielded Fire Resistant Cable 1PAIR x 2,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12 (chịu lửa từ 120-180 phút). Đạt nghiệm thu PCCC theo TCVN 5738 & QC06:2022 (giới hạn chịu lửa không thấp hơn 120 phút)

236 1225-ER BENKA | Cáp Tín Hiệu Vặn Xoắn Shielded Fire Resistant Cable 1PAIR x 2,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12 (chịu lửa từ 120-180 phút). Đạt nghiệm thu PCCC theo TCVN 5738 & QC06:2022 (giới hạn chịu lửa không thấp hơn 120 phút) | Chính Hãng – Giá Tốt Nhất

Hãng sản xuất: BENKA

Xuất xứ thương hiệu: Singapore

Mã hàng: 236 1225-ER

(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)

ULCAB Nhà Phân Phối Dây Cáp và Phụ Kiện BENKA tại Việt Nam

Dây cáp tín hiệu điều khiển báo cháy, chống cháy, chống nhiễu BENKA 236 1225-ER được sản xuất tại China đạt tiêu chuẩn chất lượng của Châu Âu.

Dây cáp điện và điều khiển tín hiệu báo cháy, chống cháy, chống nhiễu BENKA 236 1225-ER được sử dụng dây dẫn bằng đồng trần mềm xoắn theo tiêu chuẩn IEC 60228, DIN VDE 0295, EN 60228, CLASS 5, Size: 1Pair x 2.5mm2, bọc cách điện chịu nhiệt, chống cháy Silicone với hai màu nâu + trắng, chống nhiễu lá nhôm độ phủ 100% + (dây Shield thoát nhiễu – tiếp địa E), Vỏ ngoài Hợp chất halogen khói thấp, LSZH Màu Cam. chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà, cáp cho dự án công trình nhà máy và tòa nhà.

Cáp chống cháy BENKA được thiết kế và sản xuất chuyên biệt cho các ứng dụng đi dây trong cơ sở hạ tầng xây dựng và giao thông, nơi yêu cầu khả năng chống cháy cực cao, nhằm giảm thiểu rủi ro thương tích cho con người và thiệt hại tài sản khi xảy ra hỏa hoạn.

Cáp được ứng dụng trong các hệ thống an toàn và liên lạc quan trọng, bao gồm:

Hệ thống phát hiện và báo cháy
Hệ thống báo động và hướng dẫn sơ tán
Hệ thống âm thanh khẩn cấp
Hệ thống chiếu sáng khẩn cấp
Hệ thống thông tin liên lạc thiết yếu

Sản phẩm phù hợp lắp đặt tại các tòa nhà, khu vực công cộng, lối thoát hiểm, công trình giao thông và các khu công nghiệp.

Với khả năng duy trì tính toàn vẹn của mạch điện trong điều kiện hỏa hoạn, cáp đảm bảo các hệ thống vẫn hoạt động ổn định trong thời gian cần thiết. Khi bị đốt cháy, cáp tạo ra lượng khói cực thấp và hầu như không sinh ra khí axit ăn mòn, góp phần nâng cao mức độ an toàn cho con người, thiết bị và môi trường.

Construction / Cấu tạo cáp

Ruột dẫn (Conductor):
Đồng trần, xoắn mềm Class 5, sản xuất theo các tiêu chuẩn IEC 60228, DIN VDE 0295, EN 60228, đảm bảo độ dẫn điện cao và linh hoạt khi lắp đặt.
Số lõi: 1 Pair (2 lõi), các lõi được xoắn cặp nhằm giảm nhiễu xuyên âm.
Cách điện (Insulation):
Hợp chất polyme tạo hình gốm (silicone) liên kết ngang, cấu trúc xoắn đôi (twisted pair), giúp duy trì cách điện và tính toàn vẹn mạch trong điều kiện nhiệt độ cao và hỏa hoạn.
Lớp chống nhiễu / màn chắn (Overall screen):
Lá nhôm kết hợp dây đồng mạ thiếc (drain wire) dùng để chống nhiễu điện từ và thoát nhiễu hiệu quả, đảm bảo tín hiệu ổn định.
Vỏ ngoài (Outer sheath):
Hợp chất LSZH (Low Smoke Zero Halogen), màu cam, cho lượng khói thấp, không phát sinh khí axit ăn mòn khi cháy, đáp ứng yêu cầu an toàn PCCC.

Technical Data / Thông số kỹ thuật

Conductor size / Tiết diện lõi dẫn

2.5mm2 (#13AWG)

No. of pair / Số cặp

1 cặp # 2 lõi

Working voltage / Điện áp làm việc

300/500V

Test Voltage / Kiểm tra điện áp

2000V

Rated temperature / Nhiệt độ định mức

-20°C to + 90°C

Conductor resistance (max) (Ω/km) / Điện trở dây dẫn (tối đa) (Ω / km)

8.1Ω/km

Capacitance (max) (nF/km) / Điện dung (tối đa) (nF/km)

120 (C/C); 240 (C/S)

Impedance / Trở kháng

65 Ω

Max recommended current @ 25°C (Amps) / Dòng điện khuyến nghị tối đa @ 25°C (Amps)

20.8

Flame retardant / Chống cháy

IEC 60332-1

Flame propagation / Sự lan truyền ngọn lửa

IEC 60332-3-22

Halogen Free / Không chứa halogen

IEC 60754-1

Cable OD mm / Bán kính ngoài

8.1 ± 1.0 mm

Standard & Approval / Tiêu chuẩn & Phê duyệt

RoHS,SIRIM, TUV, BV

Minimum bending radius / Bán kính uốn tối thiểu

8 x OD ( static )

Weight (kg/km)

100kg/km

Dây tín hiệu vặn xoắn chống cháy chống nhiễu 1 PAIR x 2.5 mm² (BENKA 236 1225-ER) thường được sử dụng cho các mạch tín hiệu/điều khiển và cấp nguồn điều khiển công suất lớn, yêu cầu dòng cao, tuyến rất dài, sụt áp cực thấp, đồng thời duy trì hoạt động khi có cháy (Fire Resistant). Các thiết bị điển hình gồm:

🔥 Hệ thống PCCC & điều khiển an toàn công suất lớn

Kết nối trung tâm báo cháy ↔ tủ điều khiển PCCC khu vực
Mạch điều khiển & cấp nguồn cho thiết bị PCCC:
- Quạt hút khói / quạt tăng áp công suất lớn
- Van điện từ, damper kích thước lớn
- Cửa cuốn chống cháy, cửa thoát hiểm motorized
Mạch điều khiển chuông, còi, đèn báo cháy công suất cao & tuyến dài
Liên động PCCC – thang máy – HVAC – BMS

📢 Hệ thống âm thanh & sơ tán khẩn cấp (PA/VA)

Đường điều khiển khẩn cấp chính (Emergency control line)
Kết nối giữa tủ PA/VA trung tâm ↔ tủ vùng xa
Mạch giám sát & kích hoạt thiết bị công suất lớn

2.5 mm² được chọn khi cần độ tin cậy và ổn định tối đa

💡 Chiếu sáng & nguồn điều khiển khẩn cấp

Mạch cấp nguồn/điều khiển đèn sự cố trên tuyến rất dài
Kết nối tủ nguồn khẩn ↔ thiết bị đầu cuối
Điều khiển contactor/relay dòng lớn

🏢 BMS & tự động hóa hạ tầng lớn

Tín hiệu điều khiển công suất lớn trong BMS
PLC – mạch DO cấp dòng cao
Thiết bị kỹ thuật đặt rất xa trung tâm điều khiển

🏭 Công nghiệp & hạ tầng trọng yếu

Hệ thống thông gió – hút khói trong hầm sâu, metro
Nhà máy, sân bay, trung tâm dữ liệu
Hệ thống an toàn, liên động khẩn cấp

🔐 An ninh & điều khiển kỹ thuật đặc biệt

Hệ thống an ninh yêu cầu duy trì mạch khi cháy
Điều khiển barrier, cổng kỹ thuật, cửa an toàn công suất lớn
Giám sát & điều khiển thiết bị quan trọng

✅ Khi nào nên chọn 1 PAIR x 2.5 mm²?

Tuyến cáp rất dài
Dòng điều khiển / dòng cấp nguồn lớn
Yêu cầu sụt áp cực thấp
Môi trường nhiễu mạnh, điều kiện khắc nghiệt
Công trình đặc biệt quan trọng: cao ốc lớn, hầm giao thông, metro, sân bay, nhà máy lớn

👉 Tóm lại: Dây 1 PAIR x 2.5 mm² chống cháy chống nhiễu phù hợp cho mạch điều khiển & cấp nguồn PCCC, PA/VA, BMS và hạ tầng an toàn quy mô lớn, nơi yêu cầu độ tin cậy cao nhất và duy trì hoạt động khi xảy ra hỏa hoạn.

Thí nghiệm chống cháy theo IEC 60331-21 và DIN 4102-12

Cáp được thử nghiệm chống cháy theo IEC 60331-21 và DIN 4102-12, nhằm đánh giá khả năng duy trì tính toàn vẹn mạch điện và chức năng hệ thống trong điều kiện hỏa hoạn nghiêm trọng.

IEC 60331-21:
Mẫu cáp được cấp điện liên tục và tác động trực tiếp bởi ngọn lửa, kiểm tra khả năng không gián đoạn mạch trong suốt quá trình thử nghiệm.
DIN 4102-12:
Hệ thống cáp được lắp đặt thực tế trên thang/máng cáp, vừa chịu nhiệt độ cao vừa chịu tác động cơ học, mô phỏng điều kiện cháy trong công trình.

Điều kiện thử nghiệm:

Nhiệt độ: lên đến 950°C
Thời gian chịu lửa: 180 phút (cấp E180)
Trạng thái: duy trì cấp điện và tải trong suốt quá trình thử

Kết quả yêu cầu:

Mạch điện và chức năng hệ thống không bị gián đoạn
Cáp duy trì truyền điện/tín hiệu ổn định
Đáp ứng yêu cầu cho các hệ thống an toàn khẩn cấp trong tòa nhà và nhà máy

Mã đặt hàng

236 1225-ER Benka Shielded Fire resistant cable 1PAIR x 2,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 2225-ER Benka Shielded Fire resistant cable 2PAIR x 2,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 3225-ER Benka Shielded Fire resistant cable 3PAIR x 2,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 4225-ER Benka Shielded Fire resistant cable 4PAIR x 2,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)

236 5225-ER Benka Shielded Fire resistant cable 5PAIR x 2,5 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)
