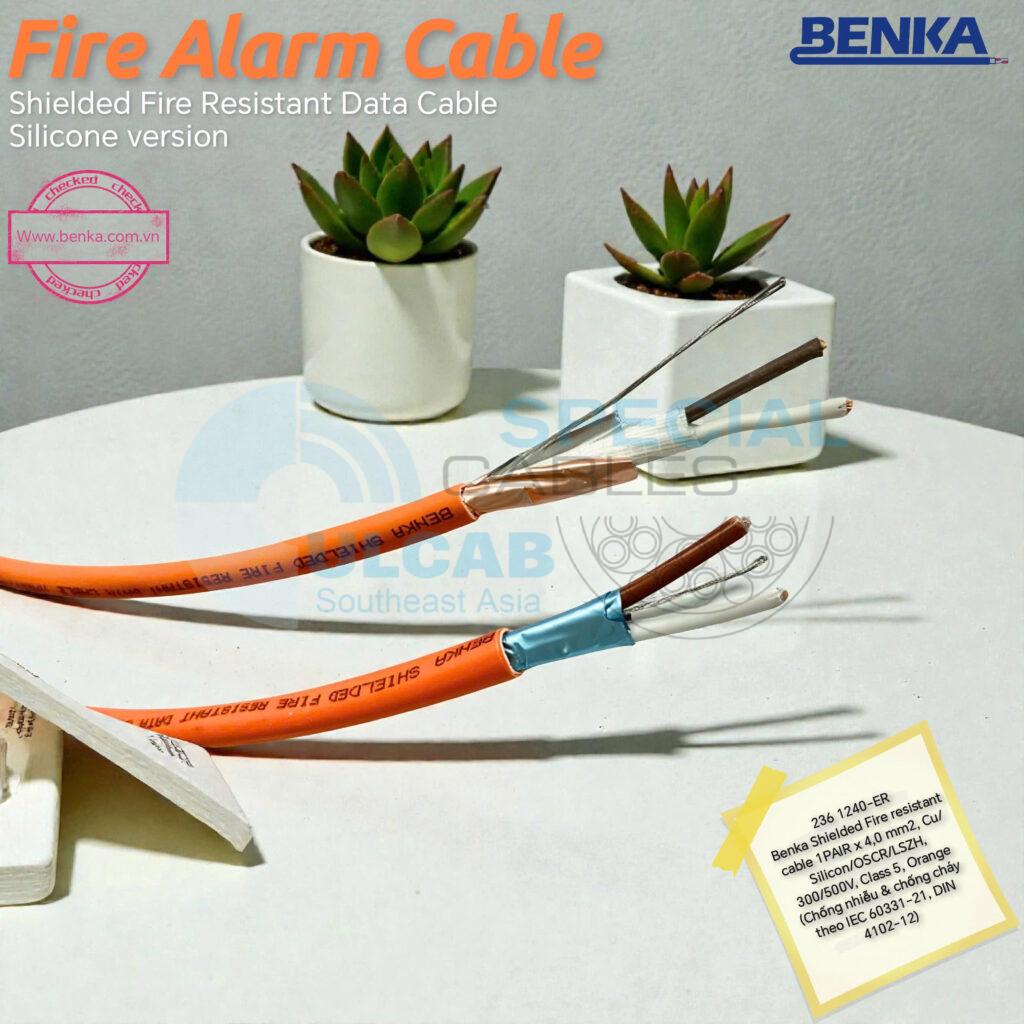

236 1240-ER BENKA | Cáp Tín Hiệu Vặn Xoắn Shielded Fire Resistant Cable 1PAIR x 4,0 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12 (chịu lửa từ 120-180 phút). Đạt nghiệm thu PCCC theo TCVN 5738 & QC06:2022 (giới hạn chịu lửa không thấp hơn 120 phút) | Chính Hãng – Giá Tốt Nhất
Hãng sản xuất: BENKA
Xuất xứ thương hiệu: Singapore
Mã hàng: 236 1240-ER
(Giấy tờ: CO,CQ,BIL,PACKING LIST, TỜ KHAI đầy đủ)
ULCAB Nhà Phân Phối Dây Cáp và Phụ Kiện BENKA tại Việt Nam
Dây cáp tín hiệu điều khiển báo cháy, chống cháy, chống nhiễu BENKA 236 1240-ER được sản xuất tại China đạt tiêu chuẩn chất lượng của Châu Âu.
Dây cáp điện và điều khiển tín hiệu báo cháy, chống cháy, chống nhiễu BENKA 236 1240-ER được sử dụng dây dẫn bằng đồng trần mềm xoắn theo tiêu chuẩn IEC 60228, DIN VDE 0295, EN 60228, CLASS 5, Size: 1Pair x 4.0mm2, bọc cách điện chịu nhiệt, chống cháy Silicone với hai màu nâu + trắng, chống nhiễu lá nhôm độ phủ 100% + (dây Shield thoát nhiễu – tiếp địa E), Vỏ ngoài Hợp chất halogen khói thấp, LSZH Màu Cam. chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà, cáp cho dự án công trình nhà máy và tòa nhà.
Cáp chống cháy BENKA được thiết kế và sản xuất chuyên biệt cho các ứng dụng đi dây trong cơ sở hạ tầng xây dựng và giao thông, nơi yêu cầu khả năng chống cháy cực cao, nhằm giảm thiểu rủi ro thương tích cho con người và thiệt hại tài sản khi xảy ra hỏa hoạn.
Cáp được ứng dụng trong các hệ thống an toàn và liên lạc quan trọng, bao gồm:
-
Hệ thống phát hiện và báo cháy
-
Hệ thống báo động và hướng dẫn sơ tán
-
Hệ thống âm thanh khẩn cấp
-
Hệ thống chiếu sáng khẩn cấp
-
Hệ thống thông tin liên lạc thiết yếu
Sản phẩm phù hợp lắp đặt tại các tòa nhà, khu vực công cộng, lối thoát hiểm, công trình giao thông và các khu công nghiệp.
Với khả năng duy trì tính toàn vẹn của mạch điện trong điều kiện hỏa hoạn, cáp đảm bảo các hệ thống vẫn hoạt động ổn định trong thời gian cần thiết. Khi bị đốt cháy, cáp tạo ra lượng khói cực thấp và hầu như không sinh ra khí axit ăn mòn, góp phần nâng cao mức độ an toàn cho con người, thiết bị và môi trường.
Construction / Cấu tạo cáp
-
Ruột dẫn (Conductor):
Đồng trần, xoắn mềm Class 5, sản xuất theo các tiêu chuẩn IEC 60228, DIN VDE 0295, EN 60228, đảm bảo độ dẫn điện cao và linh hoạt khi lắp đặt. - Số lõi: 1 Pair (2 lõi), các lõi được xoắn cặp nhằm giảm nhiễu xuyên âm.
-
Cách điện (Insulation):
Hợp chất polyme tạo hình gốm (silicone) liên kết ngang, cấu trúc xoắn đôi (twisted pair), giúp duy trì cách điện và tính toàn vẹn mạch trong điều kiện nhiệt độ cao và hỏa hoạn. -
Lớp chống nhiễu / màn chắn (Overall screen):
Lá nhôm kết hợp dây đồng mạ thiếc (drain wire) dùng để chống nhiễu điện từ và thoát nhiễu hiệu quả, đảm bảo tín hiệu ổn định. -
Vỏ ngoài (Outer sheath):
Hợp chất LSZH (Low Smoke Zero Halogen), màu cam, cho lượng khói thấp, không phát sinh khí axit ăn mòn khi cháy, đáp ứng yêu cầu an toàn PCCC.
Technical Data / Thông số kỹ thuật
Conductor size / Tiết diện lõi dẫn
4.0mm2 (#12AWG)
No. of pair / Số cặp
1 cặp # 2 lõi
Working voltage / Điện áp làm việc
300/500V
Test Voltage / Kiểm tra điện áp
2000V
Rated temperature / Nhiệt độ định mức
-20°C to + 90°C
Conductor resistance (max) (Ω/km) / Điện trở dây dẫn (tối đa) (Ω / km)
4.38Ω/km
Capacitance (max) (nF/km) / Điện dung (tối đa) (nF/km)
120 (C/C); 240 (C/S)
Impedance / Trở kháng
65 Ω
Max recommended current @ 25°C (Amps) / Dòng điện khuyến nghị tối đa @ 25°C (Amps)
25.3
Flame retardant / Chống cháy
IEC 60332-1
Flame propagation / Sự lan truyền ngọn lửa
IEC 60332-3-22
Halogen Free / Không chứa halogen
IEC 60754-1
Cable OD mm / Bán kính ngoài
8.1 ± 1.0 mm
Standard & Approval / Tiêu chuẩn & Phê duyệt
RoHS,SIRIM, TUV, BV
Minimum bending radius / Bán kính uốn tối thiểu
8 x OD ( static )
Dây tín hiệu vặn xoắn chống cháy chống nhiễu 1 PAIR x 4.0 mm² (BENKA 236 1240-ER) thường được sử dụng cho các mạch điều khiển – cấp nguồn điều khiển rất lớn, yêu cầu dòng cao, tuyến rất dài, sụt áp cực thấp, đồng thời duy trì hoạt động khi có cháy (Fire Resistant). Đây là tiết diện lớn, chỉ dùng cho các hệ thống an toàn – hạ tầng đặc biệt quan trọng. Các thiết bị điển hình gồm:
🔥 Hệ thống PCCC & điều khiển an toàn đặc biệt
-
Kết nối trung tâm PCCC ↔ tủ điều khiển khu vực/hầm
-
Mạch điều khiển & cấp nguồn cho thiết bị PCCC công suất rất lớn:
-
Quạt hút khói / quạt tăng áp cỡ lớn, khoảng cách xa
-
Van điện từ, damper kích thước lớn, nhiều điểm kích hoạt
-
Cửa cuốn chống cháy, cửa thoát hiểm motor công suất cao
-
-
Mạch liên động PCCC – HVAC – thang máy quy mô lớn
-
Chuông, còi, đèn báo cháy công suất rất lớn, tuyến cực dài
📢 Hệ thống PA/VA & truyền tín hiệu khẩn cấp trung tâm
-
Đường điều khiển khẩn cấp trục chính (main backbone)
-
Kết nối tủ PA/VA trung tâm ↔ tủ vùng rất xa
-
Mạch điều khiển & giám sát thiết bị công suất cao
4.0 mm² thường dùng cho trục xương sống của hệ thống
💡 Chiếu sáng & nguồn điều khiển khẩn cấp công suất lớn
-
Cấp nguồn/điều khiển đèn sự cố số lượng lớn
-
Kết nối tủ nguồn khẩn ↔ tủ phân phối xa
-
Điều khiển contactor, relay dòng rất lớn
🏢 BMS & tự động hóa hạ tầng quy mô rất lớn
-
Mạch điều khiển công suất lớn trong BMS
-
PLC – DO cấp dòng rất cao
-
Thiết bị kỹ thuật đặt cực xa trung tâm
🏭 Công nghiệp nặng & hạ tầng đặc biệt
-
Hệ thống thông gió – hút khói trong hầm sâu, metro dài
-
Sân bay quốc tế, trung tâm dữ liệu lớn
-
Nhà máy công nghiệp nặng, khu hóa chất
-
Hệ thống an toàn cấp độ cao
🔐 An ninh & hệ thống kỹ thuật trọng yếu
-
Hệ thống an ninh yêu cầu duy trì mạch khi cháy
-
Điều khiển barrier, cổng kỹ thuật, cửa an toàn tải lớn
-
Giám sát & điều khiển thiết bị trọng yếu
✅ Khi nào nên chọn 1 PAIR x 4.0 mm²?
-
Tuyến cáp cực dài
-
Dòng điều khiển / dòng cấp nguồn rất lớn
-
Yêu cầu sụt áp gần như tối thiểu
-
Môi trường nhiễu mạnh, điều kiện khắc nghiệt
-
Công trình đặc biệt quan trọng & quy mô rất lớn: metro, hầm giao thông dài, sân bay, nhà máy lớn
👉 Tóm lại: Dây 1 PAIR x 4.0 mm² chống cháy chống nhiễu phù hợp cho trục điều khiển & cấp nguồn an toàn cấp cao nhất, nơi yêu cầu độ tin cậy tối đa và duy trì hoạt động khi hỏa hoạn.
Thí nghiệm chống cháy theo IEC 60331-21 và DIN 4102-12
Cáp được thử nghiệm chống cháy theo IEC 60331-21 và DIN 4102-12, nhằm đánh giá khả năng duy trì tính toàn vẹn mạch điện và chức năng hệ thống trong điều kiện hỏa hoạn nghiêm trọng.
-
IEC 60331-21:
Mẫu cáp được cấp điện liên tục và tác động trực tiếp bởi ngọn lửa, kiểm tra khả năng không gián đoạn mạch trong suốt quá trình thử nghiệm. -
DIN 4102-12:
Hệ thống cáp được lắp đặt thực tế trên thang/máng cáp, vừa chịu nhiệt độ cao vừa chịu tác động cơ học, mô phỏng điều kiện cháy trong công trình.
Điều kiện thử nghiệm:
-
Nhiệt độ: lên đến 950°C
-
Thời gian chịu lửa: 180 phút (cấp E180)
-
Trạng thái: duy trì cấp điện và tải trong suốt quá trình thử
Kết quả yêu cầu:
-
Mạch điện và chức năng hệ thống không bị gián đoạn
-
Cáp duy trì truyền điện/tín hiệu ổn định
-
Đáp ứng yêu cầu cho các hệ thống an toàn khẩn cấp trong tòa nhà và nhà máy
Mã đặt hàng
236 1240-ER Benka Shielded Fire resistant cable 1PAIR x 4,0 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)
236 2240-ER Benka Shielded Fire resistant cable 2PAIR x 4,0 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)
236 3240-ER Benka Shielded Fire resistant cable 3PAIR x 4,0 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)
236 4240-ER Benka Shielded Fire resistant cable 4PAIR x 4,0 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)
236 5240-ER Benka Shielded Fire resistant cable 5PAIR x 4,0 mm2, Cu/Silicon/OSCR/LSZH, 300/500V, Class 5, Orange (Chống nhiễu & chống cháy theo IEC 60331-21, DIN 4102-12)
