Hãng sản xuất: LAPP KABEL

Xuất xứ thương hiệu: GERMANY (EU)

Cáp LAPP KABEL ÖLFLEX® CLASSIC 100 YELLOW là cáp điện linh hoạt chất lượng cao, chịu điện áp thử nghiệm 4 kV, phù hợp cho các mạch điện vẫn hoạt động sau khi công tắc chính tắt. Lõi đồng mảnh với cách điện PVC LAPP P8/1, vỏ ngoài PVC màu vàng (RAL 1016) giúp nhận biết dễ dàng. Tuân thủ tiêu chuẩn IEC 60227-5, EN 50525-2-51 và chống cháy IEC 60332-1-2, cáp chịu hóa chất tốt, sử dụng trong tủ điện, ổ cắm, mạch chiếu sáng, và các ứng dụng xoắn như vòng lặp máy phát điện tuabin gió. Điện áp định mức 450/750 V, lắp cố định 600/1000 V, nhiệt độ từ –5°C đến +70°C khi uốn động, –40°C đến +80°C khi cố định, bán kính uốn tối thiểu: 15× đường kính ngoài khi linh hoạt, 4× khi cố định.

Ưu điểm nổi bật:

• Hiệu suất điện cao: Cáp LAPP KABEL ÖLFLEX® CLASSIC 100 chịu điện áp thử nghiệm lên đến 4 kV, đảm bảo an toàn và ổn định cho hệ thống điện.

Phạm vi ứng dụng:

• Dùng cho các mạch điện vẫn hoạt động sau khi công tắc chính tắt.

• Lắp đặt trong ổ cắm điện, mạch chiếu sáng, tủ và kệ điện.

• Thích hợp cho các ứng dụng xoắn, điển hình là vòng lặp trong máy phát điện tuabin gió (WTG).

Đặc điểm sản phẩm:

• Chống cháy: Đạt tiêu chuẩn IEC 60332-1-2, an toàn cho hệ thống điện công nghiệp.

• Kháng hóa chất: Chịu được nhiều hóa chất, chi tiết xem phụ lục T1 của catalogue.

• Tiêu chuẩn & phê duyệt: Tuân thủ IEC 60227-5 và EN 50525-2-51, đảm bảo chất lượng quốc tế.

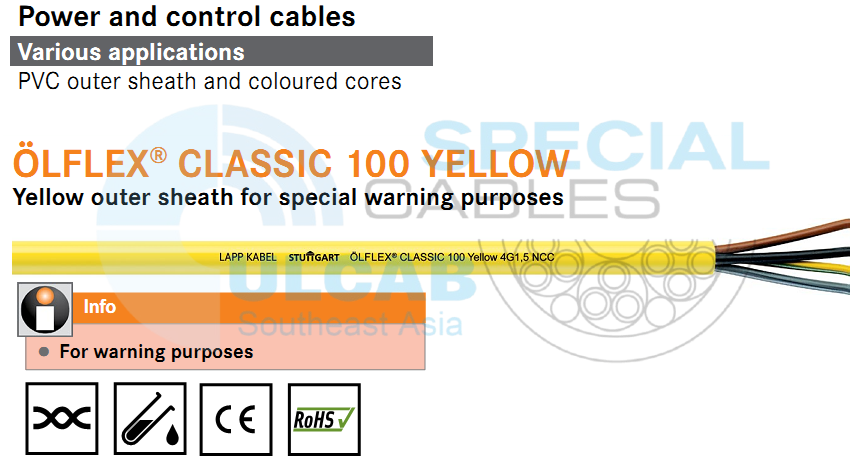

🧩 Cấu tạo cáp ÖLFLEX® CLASSIC 100 YELLOW

• Lõi dẫn: Dây mảnh làm từ đồng trần, đảm bảo dẫn điện hiệu quả và linh hoạt.

• Cách điện: Lớp PVC LAPP P8/1, tăng khả năng cách điện và an toàn.

• Vỏ ngoài: PVC màu vàng nổi bật (tương tự RAL 1016), dễ nhận biết trong lắp đặt công nghiệp.

⚙️ Thông số kỹ thuật cáp ÖLFLEX® CLASSIC 100 YELLOW

🔹 Phân loại chuẩn quốc tế (ETIM)

• ETIM 5.0: Class-ID EC001578 – Mô tả: Flexible cable

• ETIM 6.0: Class-ID EC001578 – Mô tả: Flexible cable
  → Đây là chuẩn phân loại cáp linh hoạt theo ETIM, dùng để tiêu chuẩn hóa thông tin kỹ thuật.

🔹 Nhận dạng lõi (Core Identification)

• Theo VDE 0293-308, Appendix T9
  → Màu sắc lõi dây tuân theo tiêu chuẩn VDE Đức, giúp xác định pha và bảo vệ dễ dàng (ví dụ xanh-vàng cho dây bảo vệ, các màu khác cho pha).

🔹 Dây dẫn (Conductor Stranding)

• Dây dẫn nhiều sợi mảnh, theo VDE 0295

• Class 5/IEC 60228 class 5
  → Cáp có dây dẫn mềm, dễ uốn, thích hợp cho cả cố định và di chuyển.

🔹 Chuyển động xoắn trong tuabin gió (Torsion movement in WTG)

• TW-0 & TW-1, theo Appendix T0
  → Cáp có thể chịu được một số cấp độ xoắn/động lực, phù hợp dùng trong kết nối động như trong turbine gió.

🔹 Bán kính uốn tối thiểu (Minimum bending radius)

• Uốn theo nhu cầu di chuyển (Occasional flexing): 15 × đường kính ngoài

• Cố định (Fixed installation): 4 × đường kính ngoài
  → Giúp tránh hư hỏng sợi dây khi lắp đặt hoặc vận hành.

🔹 Điện áp định mức (Nominal Voltage)

• Thông thường: U0/U = 450/750 VAC

• Trong lắp đặt cố định và bảo vệ: U0/U = 600/1000 V

🔹 Điện áp thử nghiệm (Test Voltage)

• 4 kV
  → Kiểm tra khả năng chịu điện áp cao, đảm bảo an toàn.

🔹 Dây bảo vệ (Protective Conductor)

• G = có dây bảo vệ màu xanh-vàng (GN-YE)

• X = không có dây bảo vệ

🔹 Nhiệt độ hoạt động (Temperature Range)

• Uốn di động: –5 °C đến +70 °C

• Cố định: –40 °C đến +80 °C
