THOMPOD (THOMAS) DUALFLEX UH/M C là dòng PVC Power Chain Cable có lớp chống nhiễu (Braid Shielding), được thiết kế chuyên dụng cho các hệ thống chuyển động liên tục trong máng xích cáp (cable drag chain/energy chain). Cáp sử dụng ruột dẫn đồng siêu mềm Class 6, cách điện FEP (Teflon), lớp lưới đồng thiếc chống nhiễu tối thiểu 85% và vỏ PVC công nghiệp.
PVC POWER CHAIN CABLE
DUALFLEX UH/M C
Teflon / PVC / Color cores / Braid Shielding / UL-Certified cable for cable drag chains

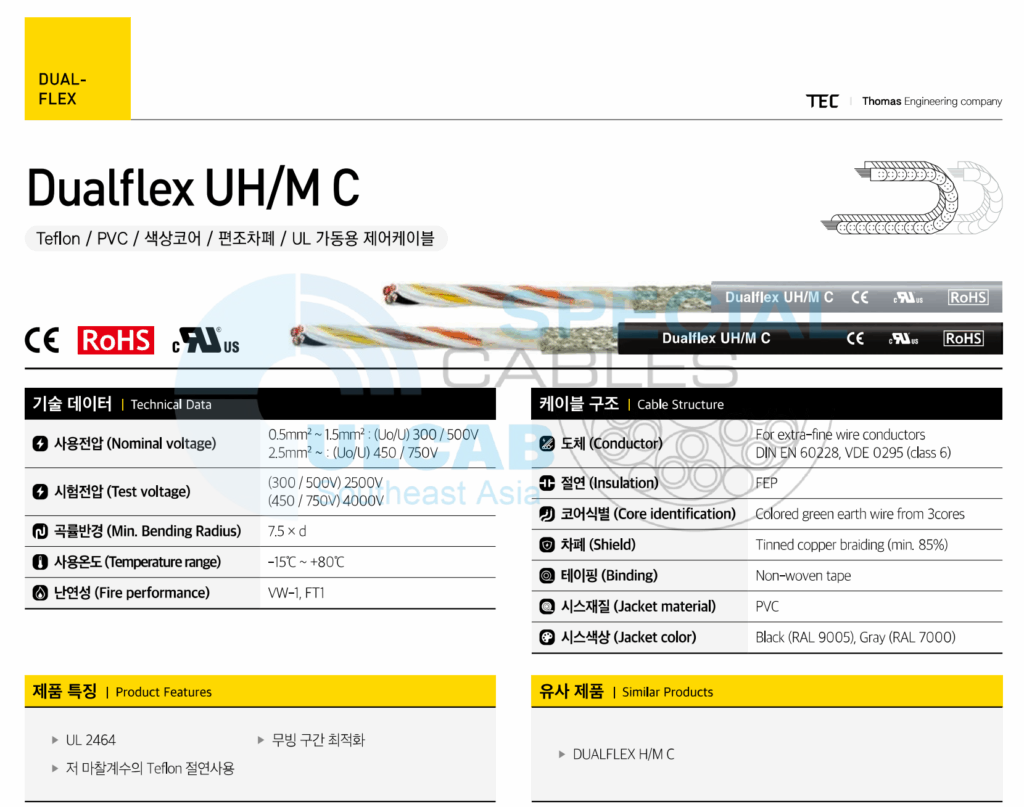

Technical data (Technical specifications)
 Nominal voltage |
0.5㎟~1.5㎟ : (Uo/U) 300 / 500V
2.5㎟~ : (Uo/U) 450 / 750V |
|---|---|
 Testing voltage |
(300 / 500V) 2500V
(450 / 750V) 4000V |
 Min. Bending Radius |
7.5 x d |
 Temperature range |
-15℃~+80℃ |
 Fire performance |
VW-1,FT1 |
Outstanding features (Characteristic)
- UL 2464
- Optimized for moving parts
- Using Telflon insulation with a low coefficient of friction
Construction (Cable configuration)
 Conductor |
For extra-fine wire conductors DIN EN 60228, VDE 0295 (class 6) |
|---|---|
 Inuslation |
FEP |
 Core identification |
Colored green earth wire from 3cores |
 Shield |
Tinned copper braiding (min. 85%) |
 Binding |
Non-woven tape |
 Jacket material |
PVC |
 Jacket color |
Black (RAL 9005), Gray (RAL 7000) |
| Item Code | Cores x Cross section (No. X m㎡) |
Outer diameter Nom.(mm) |
Copper weight Approx.(kg/km) |
Cable weight Approx.(kg/km) |
|---|---|---|---|---|
| 1305-0205 | 2 x 0.5 | 5.4 | 17.6 | 39.8 |
| 1305-0305 | 3 x 0.5 | 5.6 | 22.8 | 48.4 |
| 1305-0405 | 4 x 0.5 | 6.1 | 28.4 | 58.4 |
| 1305-0505 | 5 x 0.5 | 6.5 | 34.0 | 68.8 |
| 1305-0605 | 6 x 0.5 | 7.0 | 39.7 | 79.4 |
| 1305-0705 | 7 x 0.5 | 7.5 | 45.5 | 90.3 |
| 1305-1205 | 12 x 0.5 | 8.9 | 71.6 | 136.3 |
| 1305-1805 | 18 x 0.5 | 10.3 | 102.3 | 189.8 |
| 1305-2005 | 20 x 0.5 | 10.7 | 112.3 | 206.5 |
| 1305-2505 | 25 x 0.5 | 12.4 | 138.2 | 263.3 |
| 1305-3005 | 30 x 0.5 | 13.1 | 162.8 | 304.8 |
| 1305-3605 | 36 x 0.5 | 14.2 | 192.5 | 362.4 |
| 1305-0207 | 2 x 0.75 | 5..8 | 23.2 | 47.9 |
| 1305-0307 | 3 x 0.75 | 6.1 | 30.7 | 59.4 |
| 1305-0407 | 4 x 0.75 | 6.6 | 38.7 | 72.3 |
| 1305-0507 | 5 x 0.75 | 7.1 | 46.8 | 85.9 |
| 1305-0707 | 7 x 0.75 | 8.2 | 63.1 | 113.8 |
| 1305-1207 | 12 x 0.75 | 9.8 | 101.2 | 174.6 |
| 1305-1807 | 18 x 0.75 | 11.4 | 146.1 | 245.5 |
| 1305-2007 | 20 x 0.75 | 11.7 | 160.7 | 267.9 |
| 1305-2507 | 25 x 0.75 | 13.8 | 198.6 | 346.2 |
| 1305-3007 | 30 x 0.75 | 14.6 | 234.8 | 402.1 |
| 1305-3607 | 36 x 0.75 | 15.7 | 278.6 | 471.9 |
| 1305-0210 | 2 x 1.0 | 6.4 | 29.1 | 58.6 |
| 1305-0310 | 3 x 1.0 | 6.7 | 39.0 | 73.5 |
| 1305-0410 | 4 x 1.0 | 7.3 | 49.5 | 90.4 |
| 1305-0510 | 5 x 1.0 | 7.9 | 60.1 | 107.9 |
| 1305-0710 | 7 x 1.0 | 9.2 | 81.4 | 144.1 |
| 1305-1210 | 12 x 1.0 | 11.0 | 131.5 | 223.6 |
| 1305-1810 | 18 x 1.0 | 13.2 | 190.7 | 327.1 |
| 1305-2010 | 20 x 1.0 | 13.9 | 210.1 | 362.3 |
| 1305-2510 | 25 x 1.0 | 15.6 | 260.0 | 446.1 |
| 1305-3010 | 30 x 1.0 | 16.5 | 307.9 | 519.8 |
| 1305-3610 | 36 x 1.0 | 17.7 | 366.0 | 611.7 |
| 1305-0215 | 2 x 1.5 | 7.2 | 40.1 | 76.4 |
| 1305-0315 | 3 x 1.5 | 7.6 | 54.8 | 97.7 |
| 1305-0415 | 4 x 1.5 | 8.3 | 70.1 | 121.4 |
| 1305-0515 | 5 x 1.5 | 9.0 | 85.5 | 145.9 |
| 1305-0715 | 7 x 1.5 | 10.5 | 116.6 | 196.6 |
| 1305-1215 | 12 x 1.5 | 13.1 | 190.5 | 319.5 |
| 1305-1815 | 18 x 1.5 | 15.5 | 278.1 | 460.0 |
| 1305-2015 | 20 x 1.5 | 16.0 | 306.9 | 502.9 |
| 1305-2515 | 25 x 1.5 | 18.0 | 380.4 | 621.6 |
| 1305-3015 | 30 x 1.5 | 19.1 | 451.8 | 727.1 |
| 1305-3615 | 36 x 1.5 | 20.6 | 538.0 | 858.4 |
| 1305-0325 | 3 x 2.5 | 9.3 | 86.3 | 151.2 |
| 1305-0425 | 4 x 2.5 | 10.2 | 111.3 | 190.2 |
| 1305-0525 | 5 x 2.5 | 11.2 | 136.4 | 230.4 |
| 1305-0725 | 7 x 2.5 | 13.8 | 187.0 | 329.6 |
| 1305-1225 | 12 x 2.5 | 16.7 | 308.5 | 520.8 |
| 1305-1825 | 18 x 2.5 | 19.5 | 452.8 | 746.1 |
| 1305-2525 | 25 x 2.5 | 22.9 | 621.4 | 1,015.2 |
| 1305-0340 | 3 x 4.0 | 11.3 | 132.0 | 214.0 |
| 1305-0440 | 4 x 4.0 | 12.8 | 171.3 | 280.9 |
| 1305-0540 | 5 x 4.0 | 14.2 | 210.9 | 346.3 |
| 1305-0460 | 4 x 6.0 | 15.0 | 249.5 | 396.7 |
| 1305-0560 | 5 x 6.0 | 16.5 | 308.0 | 482.9 |
Ứng dụng trong nhà máy và máy móc công nghiệp
1. Máy CNC và trung tâm gia công
- Cấp nguồn cho servo motor.
- Kết nối các trục chuyển động X, Y, Z.
- Hệ thống thay dao tự động (ATC).
- Máy cắt laser, plasma và router CNC.
Do cáp được tối ưu cho các bộ phận chuyển động và có khả năng chịu uốn lặp lại trong drag chain nên rất phù hợp với các máy gia công tự động.
2. Robot công nghiệp
- Robot hàn.
- Robot gắp sản phẩm (Pick & Place).
- Robot lắp ráp.
- Robot đóng gói và palletizing.
Ruột dẫn Class 6 và cấu trúc chuyên dụng cho chuyển động giúp tăng tuổi thọ khi robot hoạt động liên tục nhiều chu kỳ.
3. Dây chuyền sản xuất tự động
- Băng tải tự động.
- Máy đóng gói.
- Máy dán nhãn.
- Hệ thống phân loại sản phẩm.
- Kho thông minh và hệ thống logistics.
Các thiết bị này thường có cụm chuyển động tịnh tiến liên tục, nơi cáp phải làm việc trong máng xích nhiều giờ mỗi ngày.
4. Thiết bị gantry và hệ thống chuyển phôi
- Gantry robot.
- Máy cấp liệu tự động.
- Hệ thống chuyển phôi.
- Thiết bị nâng hạ tự động.
Khả năng chịu uốn và chống rung giúp giảm nguy cơ đứt lõi dẫn trong các hành trình dài.
5. Ngành điện tử và bán dẫn
- Máy lắp ráp linh kiện điện tử.
- Máy SMT.
- Thiết bị kiểm tra tự động.
- Hệ thống cleanroom có chuyển động liên tục.
THOMPOD là hãng có nhiều giải pháp cáp chuyển động cho môi trường sạch và vận hành 24/7.
Đặc tính kỹ thuật nổi bật
| Đặc tính | Ý nghĩa thực tế |
|---|---|
| Ruột dẫn đồng Class 6 | Độ mềm dẻo cao, chịu uốn tốt |
| Cách điện FEP (Teflon) | Hệ số ma sát thấp, tăng tuổi thọ flex |
| Lưới đồng thiếc chống nhiễu ≥85% | Giảm nhiễu EMI từ biến tần và servo |
| Vỏ PVC | Kinh tế, phù hợp môi trường nhà xưởng thông thường |
| Điện áp 300/500V đến 450/750V | Dùng cho nguồn và điều khiển |
| Bán kính uốn tối thiểu 7.5D | Phù hợp lắp đặt trong drag chain |
| Chứng nhận UL 2464 | Phù hợp cho máy xuất khẩu |
Khi nào nên chọn DUALFLEX UH/M C?
Nên sử dụng khi:
- Máy có chuyển động liên tục trong máng xích cáp.
- Cần chống nhiễu điện từ cho servo, encoder hoặc tín hiệu điều khiển.
- Môi trường làm việc thông thường trong nhà máy.
- Cần tối ưu chi phí so với dòng PUR.
Khi nào nên chọn UH/M C thay vì UH/M P hoặc UH/M CP?
| Tiêu chí | UH/M C | UH/M P | UH/M CP |
|---|---|---|---|
| Vỏ ngoài | PVC | PUR | PUR |
| Chống nhiễu (Shield) | Có | Không | Có |
| Chịu dầu và mài mòn | Trung bình | Cao | Cao |
| Môi trường nhà xưởng thông thường | Rất phù hợp | Phù hợp | Phù hợp |
| Robot/CNC tốc độ cao | Tốt | Tốt | Tốt nhất |
| Chi phí | Thấp nhất | Trung bình | Cao nhất |
Nếu ứng dụng là servo motor, robot hàn, máy CNC hoặc dây chuyền có biến tần, DUALFLEX UH/M C là lựa chọn kinh tế khi môi trường không có nhiều dầu hoặc hóa chất. Nếu môi trường có dầu thủy lực, dầu cắt gọt hoặc yêu cầu tuổi thọ cơ học rất cao, nên nâng cấp lên DUALFLEX UH/M CP (PUR + Shield).
