Dây Cáp Điều Khiển Tín Hiệu 2 Lõi Chống Nhiễu LS-SAHAKO LS-SDC-02-100-VV 2Cx1.0mm² CU/PVC/OSCR/PVC 300/500V Chính Hãng Giá Tốt
Cáp tín hiệu chống nhiễu LS-SAHAKO LS-SDC-02-100-VV 2Cx1.0mm²
LS-SAHAKO LS-SDC-02-100-VV là dòng cáp điều khiển tín hiệu chống nhiễu thuộc nhóm Shielded Data Cable, được thiết kế chuyên dụng cho các hệ thống truyền tín hiệu, điều khiển thiết bị và kết nối dữ liệu trong môi trường yêu cầu độ ổn định cao.
Với kết cấu 2 lõi x 1.0mm², cáp sử dụng ruột dẫn đồng nhiều sợi kết hợp lớp chống nhiễu Aluminum Mylar Tape + Tinned Copper Stranded Drain Wire, giúp hạn chế ảnh hưởng của nhiễu điện từ, giảm suy hao tín hiệu và duy trì chất lượng truyền dẫn trong các hệ thống điện nhẹ và tự động hóa.
Dòng cáp 2Cx1.0mm² được xem là lựa chọn cân bằng giữa khả năng truyền tín hiệu, độ linh hoạt khi thi công và hiệu quả kinh tế, phù hợp cho nhiều dự án như:
- Hệ thống báo cháy.
- Hệ thống âm thanh thông báo.
- Hệ thống BMS.
- Hệ thống kiểm soát cửa.
- Hệ thống điều khiển công nghiệp.
- Truyền tín hiệu đo lường và cảm biến.
Thông tin sản phẩm LS-SDC-02-100-VV
| Thông tin | Chi tiết |
|---|---|
| Tên sản phẩm | Cáp tín hiệu chống nhiễu LS-SAHAKO |
| Model | LS-SDC-02-100-VV |
| Part Number | LS-SDC-02-100-VV |
| Hãng sản xuất | LS Cable |
| Xuất xứ | Việt Nam |
| Nhà máy sản xuất | KCN Nhơn Trạch II – Lộc Khang, Nhơn Trạch, Đồng Nai |
| Loại cáp | Shielded Data Cable |
| Số lõi | 2 lõi |
| Tiết diện ruột dẫn | 2Cx1.0mm² |
| Cấu trúc | CU/PVC/OSCR/PVC |
| Điện áp định mức | 300/500 Vac |
| Màu vỏ | Xám |

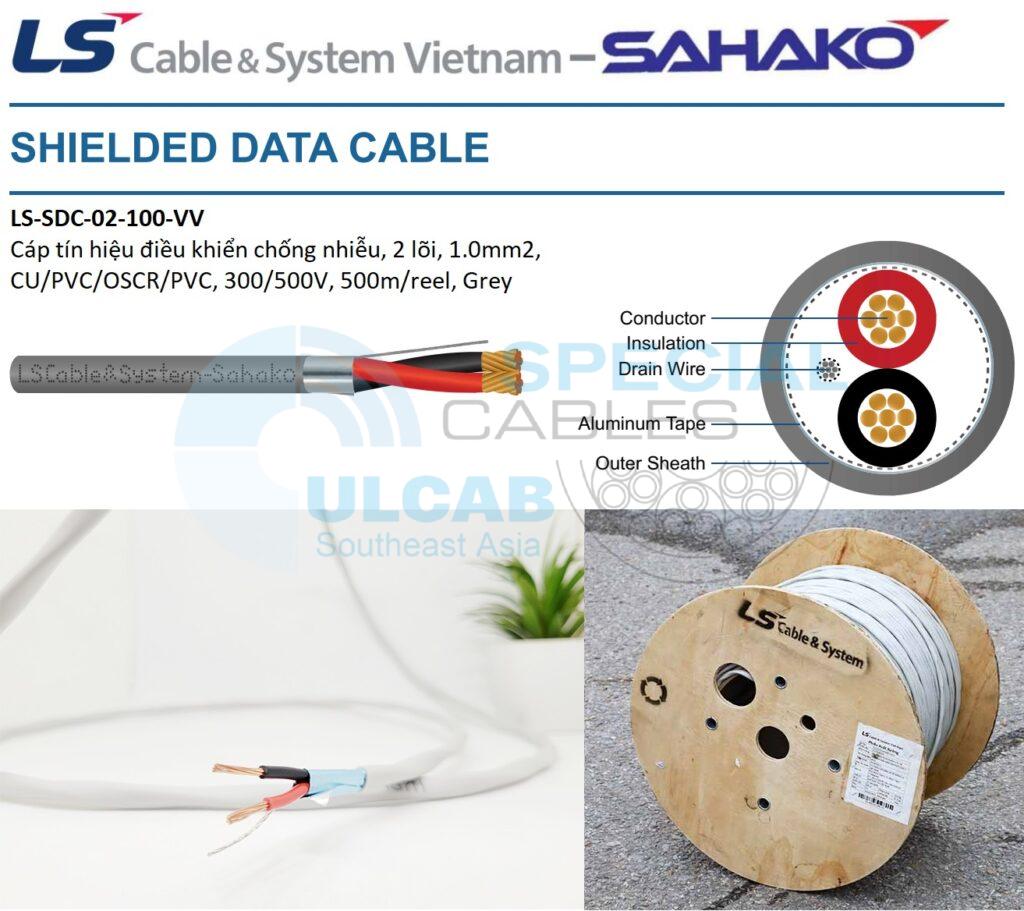

Cấu tạo cáp LS-SAHAKO LS-SDC-02-100-VV
1. Ruột dẫn đồng nhiều sợi
Cáp sử dụng dây dẫn bằng đồng trần nhiều sợi, sản xuất theo tiêu chuẩn:
- IEC 60228 Class 2 / Class 5.
- ASTM B3/B33.
Cấu trúc nhiều sợi giúp tăng khả năng uốn dẻo, thuận tiện khi thi công tại:
- Tủ điều khiển.
- Hộp kỹ thuật.
- Máng cáp.
- Hệ thống điện nhẹ.
2. Lõi cách điện PVC
Hai lõi dây được bọc cách điện bằng vật liệu:
- PVC theo EN 50290-2-21.
- Nhận diện màu: Đen + Đỏ.
Việc đánh dấu màu giúp kỹ thuật viên dễ dàng phân biệt cực tính trong quá trình đấu nối thiết bị.
3. Cấu trúc xoắn cặp (Twisted Pair)
Hai lõi được xoắn lại với nhau tạo thành một cặp truyền tín hiệu.
Ưu điểm:
- Giảm nhiễu xuyên âm.
- Ổn định tín hiệu.
- Hạn chế ảnh hưởng từ trường bên ngoài.
Đây là yếu tố quan trọng đối với các hệ thống điều khiển có tín hiệu liên tục như BMS, cảm biến và thiết bị giám sát.
4. Lớp chống nhiễu Aluminum Mylar Tape
Lớp Shield bao gồm:
- Aluminum Mylar Tape.
- Dây thoát nhiễu đồng mạ thiếc.
Giúp bảo vệ tín hiệu trước các nguồn gây nhiễu như:
- Cáp động lực.
- Biến tần.
- Động cơ.
- Thiết bị công suất lớn.
5. Lớp vỏ ngoài PVC
Vỏ ngoài bằng PVC màu xám có khả năng:
- Chống mài mòn.
- Bảo vệ cơ học.
- Duy trì độ bền trong quá trình vận hành.
Thông số kỹ thuật LS-SDC-02-100-VV
| Thông số | Giá trị |
|---|---|
| Tiêu chuẩn áp dụng | BS EN 50288-7:2005 |
| Điện áp định mức | 300/500 Vac |
| Điện áp thử | 2000 Vac |
| Điện trở cách điện | >5000 MΩ.km |
| Điện dung lõi/lõi | <100 pF/m |
| Điện dung lõi/shield | <200 pF/m |
| Điện cảm | <0.3 mH/km |
| Trở kháng | 60 Ω |
| Bán kính uốn nhỏ nhất | 7.5 x đường kính cáp |
| Nhiệt độ làm việc | -20°C đến +90°C |
Ứng dụng của cáp tín hiệu chống nhiễu LS-SDC-02-100-VV
Hệ thống báo cháy Fire Alarm
Cáp được sử dụng để truyền tín hiệu giữa:
- Tủ trung tâm báo cháy.
- Module điều khiển.
- Thiết bị đầu báo.
- Thiết bị cảnh báo.
Khả năng chống nhiễu giúp hệ thống hoạt động ổn định, hạn chế lỗi tín hiệu.
Hệ thống BMS quản lý tòa nhà
LS-SDC-02-100-VV phù hợp cho:
- Cảm biến nhiệt độ.
- Cảm biến áp suất.
- Thiết bị HVAC.
- Module điều khiển.
Hệ thống âm thanh thông báo PA
Ứng dụng trong:
- Trung tâm thương mại.
- Nhà máy.
- Văn phòng.
- Bệnh viện.
- Khách sạn.
Cáp giúp giảm nhiễu nền, nâng cao chất lượng tín hiệu âm thanh.
Hệ thống Access Control
Sử dụng trong:
- Bộ điều khiển cửa.
- Đầu đọc thẻ.
- Cảm biến cửa.
- Thiết bị kiểm soát ra vào.
Hệ thống điều khiển công nghiệp
Ứng dụng:
- PLC.
- Cảm biến.
- Thiết bị đo lường.
- Truyền tín hiệu điều khiển.
Vì sao nhà thầu M&E lựa chọn LS-SDC-02-100-VV?
Tiết diện 1.0mm² tối ưu cho nhiều hệ thống
So với dòng 0.75mm², phiên bản 2Cx1.0mm² mang lại khả năng truyền tín hiệu ổn định hơn khi:
- Khoảng cách kéo dây dài.
- Số lượng thiết bị nhiều.
- Môi trường có nhiễu điện cao.
Chống nhiễu hiệu quả
Lớp shield giúp giảm ảnh hưởng của nhiễu điện từ, đặc biệt trong:
- Nhà máy.
- Phòng máy.
- Khu vực có biến tần.
- Tủ điện công nghiệp.
Dễ thi công
Kết cấu nhỏ gọn giúp:
- Dễ kéo dây.
- Dễ đấu nối.
- Tiết kiệm không gian máng cáp.
Tiêu chuẩn chất lượng
LS-SAHAKO LS-SDC-02-100-VV đáp ứng:
- BS EN 50288-7:2005.
- IEC 60228.
- ASTM B3/B33.
- ISO 9001:2015.
- ISO 14001:2015.
- RoHS.
Lưu ý khi sử dụng
- Đây là cáp truyền tín hiệu và điều khiển.
- Không sử dụng thay thế dây cấp nguồn điện.
- Cần đấu nối lớp chống nhiễu đúng kỹ thuật để đạt hiệu quả Shield tốt nhất.
So sánh nhanh các dòng LS-SAHAKO 2 lõi
| Model | Tiết diện | Ứng dụng nổi bật |
|---|---|---|
| LS-SDC-02-050-VV | 0.5mm² | Hệ thống tín hiệu cơ bản |
| LS-SDC-02-075-VV | 0.75mm² | Báo cháy, Access Control, điện nhẹ |
| LS-SDC-02-100-VV | 1.0mm² | BMS, PLC, báo cháy, điều khiển tổng hợp |
| LS-SDC-02-150-VV | 1.5mm² | Công nghiệp, khoảng cách truyền dài |
| LS-SDC-02-250-VV | 2.5mm² | Hệ thống yêu cầu tiết diện lớn |
Báo giá cáp LS-SAHAKO LS-SDC-02-100-VV chính hãng
Chúng tôi cung cấp cáp tín hiệu chống nhiễu LS-SAHAKO LS-SDC-02-100-VV 2Cx1.0mm² CU/PVC/OSCR/PVC chính hãng, hỗ trợ:
- Báo giá dự án M&E.
- Cung cấp CO, CQ.
- Tư vấn kỹ thuật.
- Giao hàng toàn quốc.
- Chính sách chiết khấu cho nhà thầu và đơn vị tích hợp hệ thống.
LS-SDC-02-100-VV – Giải pháp cáp tín hiệu chống nhiễu ổn định cho hệ thống BMS, báo cháy và điều khiển tự động hóa.
