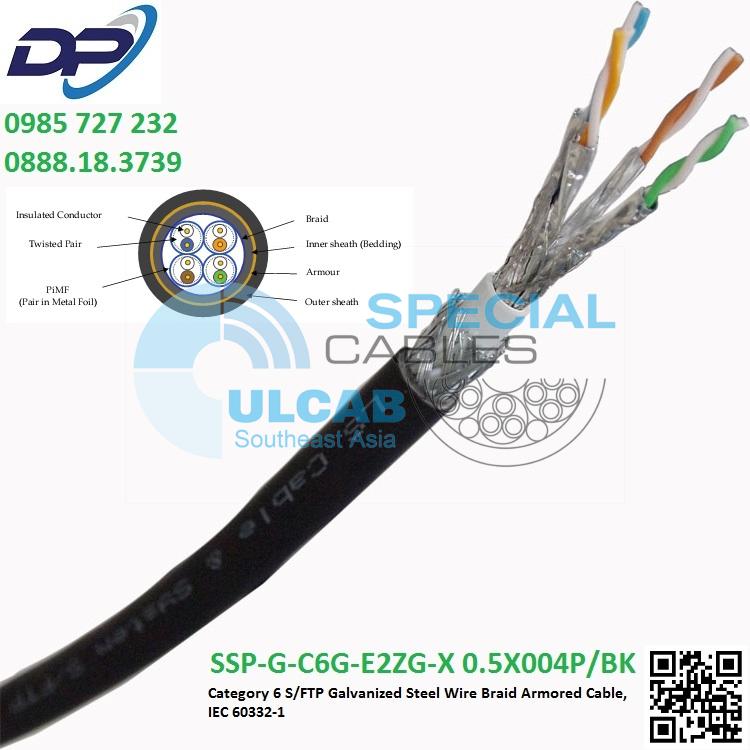

Cáp Mạng LS VINA CAT6 S/FTP Galvanized Steel Wire Braid Armored Cable, IEC 60332-1 ( SSP-G-C6G-E2ZG-X 0.5X004P/BK )

Cáp Mạng LS VINA CAT6 S/FTP Galvanized Steel Wire Braid Armored Cable, IEC 60332-1 ( SSP-G-C6G-E2ZG-X 0.5X004P/BK )

SCOPE

This specification is based on the standards of ISO/IEC 11801, IEC!61156″5, IEC 60332″1 & 3,
IEC 61034 & IEC 60754″2 and covers the requirements for overall tinned copper braid and
each individual pair foiled twisted pair (S/FTP), after bedding galvanized  steel wire braid
armored cables of 100#, Category 6 (Cat.6, Class E).
” Applicable cable size & type ; 4 Pairs, LSZH sheath

Part Lists
Description Part Number
Category 6 S/FTP Galvanized Steel Wire Braid Armored Cable, IEC 60332-1 SSP-G-C6G-E2ZG-X 0.5X004P/BK
Category 6 S/FTP Galvanized Steel Wire Braid Armored Cable, IEC 60332-3A SSP-G-C6G-E2ZG-M 0.5X004P/BK
Technical Details
Thickness of sheath and cable  diameter

Inner sheath thickness

(mm)

Bedding

diameter

(mm)

Outer sheath

Thickness

(mm)

Cable

diameter

(mm)

0.8 ± 0.1 8.2 ± 0.3 1.5± 0.2 12.5 ± 0.5

Electrical Performance

Characteristics units Specification
DC Resistance Ω/100m ≤ 9.5
DC Resistance Unbalance % ≤ 2.00
Capacitance Unbalance

(Pair to Ground)

pF/km

(800~1000Hz)

≤ 1600
Insulation Resistance MΩ·m ≥ 5000
Dielectric Strength DC kV/sec 2.5 / 2
Impedance

(Characteristic mean)

Ω 100 ± 5%  (at 100MHz)
Return Loss dB/100m ≥ 20 + 5 * log(freq)       , 4     ≤  f <   10MHz

≥ 25                                , 10   ≤  f <   20MHz

≥ 25 – 7 * log(freq/20)  , 20   ≤  f ≤  250MHz

Attenuation

(Insertion Loss)

dB/100m ≤ 1.82*√(freq) + 0.0169*(freq) + 0.25/√(freq)

, 4 ~ 250 MHz

NEXT Loss dB/100m ≥ 75.3 – 15*log(freq)  ,4 ~ 250MHz
Power sum NEXT Loss dB/100m ≥ 72.3 – 15*log(freq)  ,4 ~ 250MHz
ELFEXT Loss dB/100m ≥ 68 – 20*log(freq)     ,4 ~ 250MHz
Power sum ELFEXT Loss dB/100m ≥ 65 – 20*log(freq)     ,4 ~ 250MHz
Propagation Delay ns/100m ≤ 534 + 36 / √ (Freq)   ,4 ~ 250MHz
Propagation Delay Skew ns/100m ≤ 45, 4 ~ 250MHz
