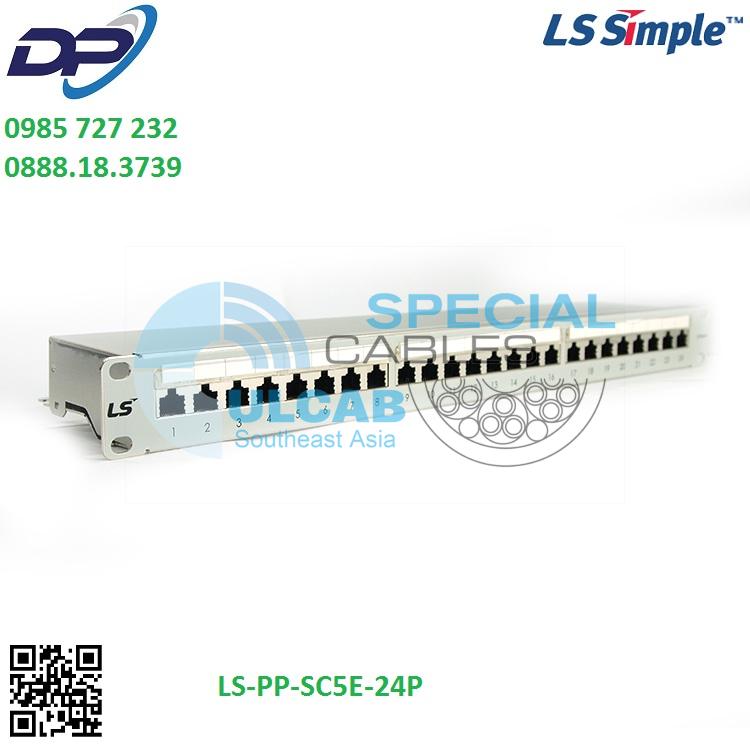

Shielded Patch Panel (LS-PP-SC5E-24P)
Description
LS Simple™ 90° IDC type Category 5e shielded patch panel come complete with cable
management, accessories and full install instructions. The panel modules are individually
terminated using Insulation Displacement Connectors (IDC) of 90° giving assurance of wire
connection.
• Fully complies with RJ-45 of 47 CFR part 68 & ANSI/TIA-568-C.2 (Category 5e), ISO/IEC 11801
• Mounted on 19” standard rack (EIA-310-D)
• Wire management panel is included
• RoHS compliant
Application
• Horizontal Distribution & Backbone Cabling
• 4/16 Mbps Token Ring (IEEE 802.5)
• 10/100/1000 BASE-T (IEEE 802.3)
• 155 Mbps ATM
• 100Mbps TP-PMD
• ISDN, ADSL
Part Numbers
| Part Numbers | Description | Dimension (H x W, inch) |
Compatible Items |
| LS-PP-SC5E-24P | 24-Port Category 5e Shielded Patch Panel |
1.75 x 19 (1U) | 19” standard rack 1unit Tool: LS-TOOL MJ or LS-STOOL |
Technical Details
| Item | Unit | Information |
| FEATURE | ||
| Approvals | UL Listed | |
| Category | ANSI/TIA-568-C.2 (Category 5e) | |
| Meet | CFR 47 Part 68 | |
| Wiring scheme | T568A/T568B | |
| ELECTRICAL | ||
| Current Rating | Amps | 1.5 |
| Insulation Resistance | Mega‐ohm | > 500 |
| Contact Resistance | milli‐ohm | < 20 |
| DC Resistance | ohm max. | < 0.1 |
| Voltage | VAC max. | < 150 |
| MECHANICAL | ||
| Insertion Life | Mating cycles | 750 |
| Pull Force | lbs(N) | 20 (89) |
| Temperature | ℃ | ‐40 ~ 68 |
| Humidity | % (RH) | 10 ~ 90 |
| IDC accept | AWG | 22~26 (Solid wire) |
| PHYSICAL | ||
| Cap & Housing | ABS high-impact UL94V-0 thermoplastic Phosphor bronze plated with 30u” gold over | |
