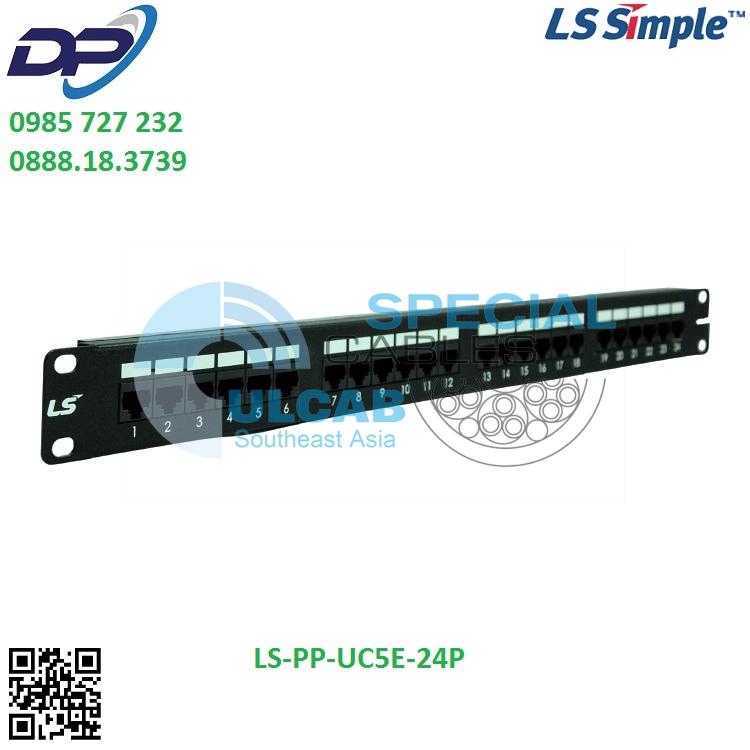

Unshielded Patch Panel (LS-PP-UC5E-24P)
Description
LS Simple
PCB type 1Unit 24-port unshielded patch panel comes complete with accessories &
full installation instructions. It fully complies with the ANSI/TIA-568-C.2(Category 5e), RJ-45 of 47
CFR part 68 and ISO/IEC 11801 standards. The panel modules are individually terminated using
Insulation Displacement Connectors (IDC) giving assurance of wire connection and using punching
down tool (LS-TOOL-MJ or LS-STOOL).
• T568A or T568B configuration
• RoHS compliant
• High impact flame retardant plastic housing
• Mounted on 19” standard rack
Application
• Horizontal Distribution & Backbone Cabling
• 4/16 Mbps Token Ring (IEEE 802.5)
• 10/100/1000 BASE-T (IEEE 802.3)
• 155 Mbps ATM
• 100Mbps TP-PMD
• ISDN, ADSL
• RoHS compliant
• ATM LAN 1.2G
Part Numbers
| Part Numbers | Description | Dimension (H x W, inch) |
Compatible Items |
| LS-PP-UC5E-24P | 24-Port Category 5e Unshielded Patch Panel |
1.75 x 19 (1U) | 19” standard rack 1unit Tool: LS-TOOL MJ or LS-STOOL |
Technical Details
| Item | Unit | Information |
| FEATURE | ||
| Approvals | UL Listed | |
| Category | ANSI/TIA-568-C.2 (Category 5e) | |
| Meet | CFR 47 Parts 68 | |
| Wiring scheme | T568A/T568B | |
| ELECTRICAL | ||
| Current Rating | Amps | 1.5 |
| Insulation | Mega‐ohm | 500 |
| Resistance | milli‐ohm | < 20 |
| Contact Resistance | Ohm max. | < 0.1 |
| DC Resistance | VAC max. | < 150 |
| Voltage | ||
| MECHANICAL | Mating | 750 mating cycles |
| Insertion Life | cycles | 20lbs (89N) |
| Pull Force | lbs(N) | ‐40℃ ~ 68℃ |
| Temperature | ℃ | 10% ~ 90% RH |
| Humidity | % | 22~26 (Solid wire) |
| IDC accept | AWG | |
| PHYSICAL | High impact flame retardant plastic, UL 94V-0 | |
| Cap & Housing | Phosphor bronze plated with 50u-inch gold over | |
| Spring Wire | Polycarbonate, UL 94V-0 rated | |
| IDC Plastic | Phosphor bronze plated with 100uin minimum thick tin | |
| IDC Contact | ||
