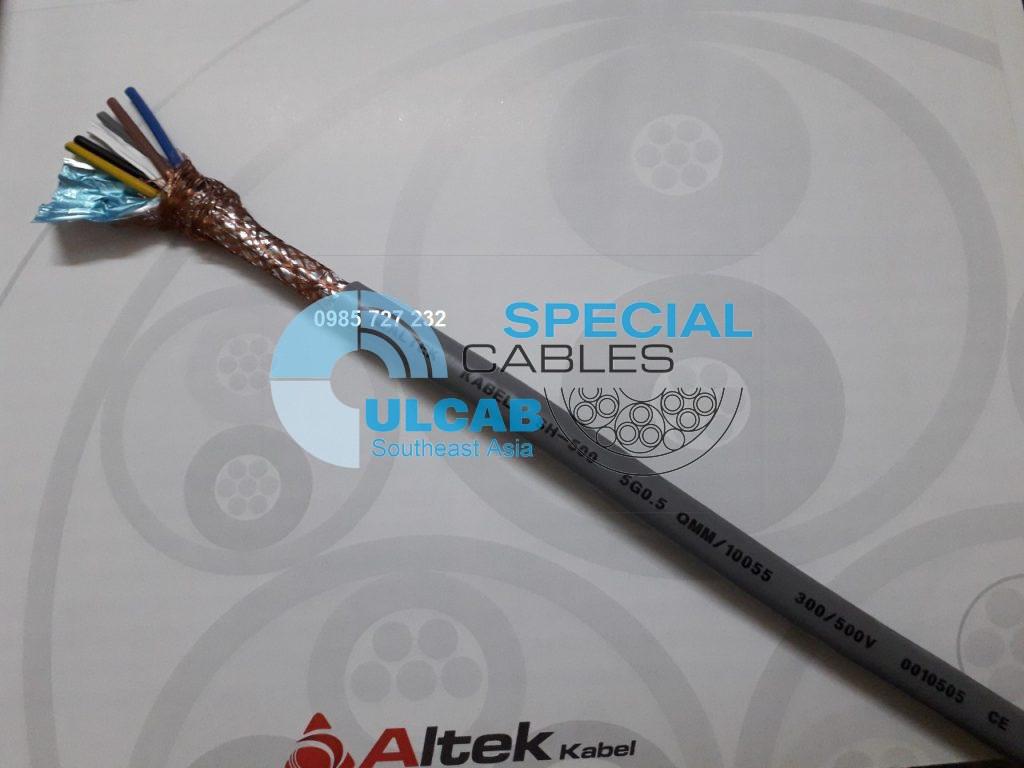

Cáp Điều Khiển SH-500 Altek Kabel 5G 0.5 QMM | Chính Hãng – Chống Nhiễu Lưới Đồng – Giá Tốt Nhất

Cáp Điều Khiển SH-500 Altek Kabel 5G 0.5 QMM | Chính Hãng – Chống Nhiễu Lưới Đồng – Giá Tốt Nhất

TIÊU CHUẨN ÁP DỤNG: CE

TỔNG QUAN:

+ Ruột dẫn: Đồng 100%

+ 5 Lõi, 5 Core, 5 Sợi

+ Lõi : 5G 0.5 mm2 / QMM hoặc 5×0.5 mm2 / QMM

+ Cách điện/Vỏ: PVC/PVC

+ Loại: Có giáp bảo vệ, chống nhiễu lá bạc và lưới đồng bện 85%

+ Điện áp sử dụng : 300/500V

+ Cu/PVC/OSCR/TCWB/PVC

Technical data

Cáp điều khiển PVC đặc biệt tới DIN VDE 0285-525-2-51 / DIN EN 50525-2-51

Phạm vi nhiệt độ
uốn cong -10°C đến + 80°C
cài đặt cố định -40°C đến + 80°C
Định mức điện áp
U0/U 300/500 V
Kiểm tra điện áp
core/core 4000 V
core/screen 2000 V
Sự cố điện áp
tối thiểu 8000 V
Vật liệu chống điện
tối thiểu 20 MOhm x km
Điện dung lẫn nhau
acc. đến các mặt cắt khác nhau
0.5 đến 1.5 mm²:
core/core approx. 150 pF/m
core/screen approx. 270 pF/m
Khớp nối kháng
tối đa 250 Ohm / km
Bán kính uốn tối thiểu
uốn cáp 10 lần
lắp đặt cố định cáp 5x
Kháng bức xạ
lên tới 80×106 cJ / kg (tối đa 80 Mrad)

Tính chất

  • Chống dầu rộng rãi, kháng dầu / hóa chất xem “Thông tin kỹ thuật”
  • Các vật liệu được sử dụng trong quá trình sản xuất không chứa cadmium, không chứa silicone và không có chất gây hại đến tính chất làm ướt của sơn mài
  • Xét nghiệm
    PVC tự dập tắt và chống cháy acc. tới DIN VDE 0482-32-1-2 / DIN EN 6032-1-2 / IEC 60332-1-2

Cấu trúc cáp

  • Dây dẫn đồng trần, dây acc tốt. theo DIN VDE 0295 cl.5 / BS 6360 cl.5 / IEC 60228 cl.5
  • Cách điện lõi của hợp chất PVC đặc biệt loại Z 7225
  • Nhận dạng lõi cho lõi đen DIN VDE 0293 với đánh số trắng liên tục
  • Dây dẫn GN-YE, 3 lõi trở lên ở lớp ngoài
  • Lõi mắc kẹt trong các lớp với chiều dài nằm tối ưu
  • Chống Nhiễu Lá Bạc
  • Chống Nhiễu Lưới Bện đồng, khoảng. 85%
  • Vỏ bọc bên ngoài của loại hợp chất PVC đặc biệt TM2 đến DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
  • Màu vỏ: xám (RAL 7001)
  • Với đánh dấu mét

Ứng dụng

Để sử dụng làm cáp dữ liệu trong các mạch điều khiển, trong công nghiệp chế tạo công cụ và máy móc cũng như cáp tín hiệu trong hệ thống máy tính và thiết bị điện tử. Vỏ bọc PVC thông thường hơn đã được thay thế trong các cáp này bằng bộ tách lá ổn định, do đó làm giảm tổng đường kính của cáp và do đó giảm bán kính uốn, tổng trọng lượng, v.v … Tỷ lệ che phủ cao của lưới đồng không bị nhiễu truyền tín hiệu, vv Việc lưới đồng dày đặc đảm bảo truyền dẫn không bị nhiễu của tất cả các tín hiệu và xung. Một cáp điều khiển không gây nhiễu lý tưởng cho ứng dụng trên.

EMC = Tương thích điện từ Để tối ưu hóa các tính năng EMC, chúng tôi khuyên bạn nên tiếp xúc với vòng tròn lớn của dây bện đồng ở cả hai đầu. CE = Sản phẩm phù hợp với Chỉ thị điện áp thấp 2014/35 / EU.

Tải xuống

Data sheet
