Factory Automation Cable
VCTF 12
|
用 途 / Use
■汎用機器への配線
Wiring to general-purpose equipment
特 長 / Features
■柔軟性
Flexibility
■シース色:グレー
Sheath color : Gray
■シ-スつや消し
Sheath mat type
認 証 / Approvals
<PE>E(0.75㎟以上に適用 / applicable to 0.75㎟ or more)
使用温度範囲 / Temperature range
■固定時 / Fixed:-40 〜 60℃ ※
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
If you use it in temperature less than 0℃ , you should be careful about shocks, flexure, vibration and so on.
曲げ半径 / Bending radius
■固定時 / ケーブル外径の 4 倍以上推奨
Fixed : 4 times or more of the cable diameter
RoHS 指令 / RoHS Directive
■適合 / Conformity
テクニカルデータ / Technical data
ケーブルタイプ / Cable designation | 国内 / JAPAN |
適用サイズ / Adaptation size | 0.75 〜 2㎟※ |
定格電圧 / Voltage rating | 300V |
定格温度 / Temperature rating | 60℃ |
試験電圧 / Test voltage | AC 2000V・1min |
難燃性 / Flame resistance | 60°傾斜 / 60°Angle |
適用規格 / Adaptation standard | 電気用品安全法 Electrical Appliance and Material Safety Law ※ |
※ 0.3、0.5㎟は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
0.3 and 0.5㎟ of VCTF 12 are excluded to “Electrical Appliance and Material Safety Law”, for this reason, those cable sizes should be used for cable
connection to signal and communication circuits and other weak current elctrical circuits JAPAN.

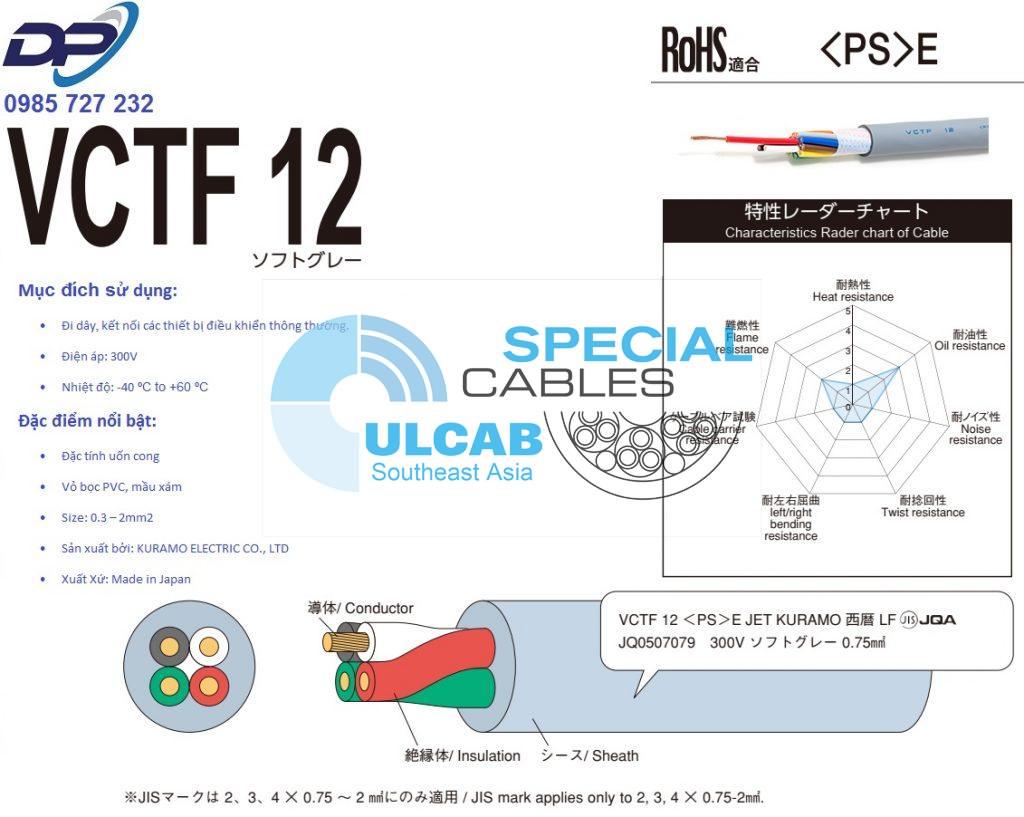

構造概略 / Construction
項目 / Item | VCTF 12 |
導体 / Conductor | 軟銅集合線 / Strands of wire composed of annealed copper |
絶縁体 / Insulation | ビニル混合物 / PVC |
より合わせ / Assembly | 線心を円形により合わせ / Circular |
テープ / Tape | 8 心以上はテープを重ね巻き / Tape wrap around cores if conductors are 8 or more |
シース / Sheath | 柔軟性ビニル混合物(灰色)/ Soft PVC (gray) |
線心識別 / Conductors identification
例示 / Example : 4 × 0.75㎟
構造表 / Construction table
導体 / Conductor | 絶縁 / Insulation | 心数 Number of conductors |
在庫 Stocks |
シース外径(約㎜) Sheath diameter (Approx.㎜) |
概算重量 Approx.weight (kg/ ㎞) |
電気特性 / Electrical characteristics | |||
公称断面積 Nominal cross sectional area |
外径(約㎜) Diameter (Approx.㎜) 〈Construction 構成 〉 |
外径(約㎜) Diameter (Approx.㎜) |
許容電流 Allowable ampacity (A) |
導体抵抗 Conductor resistance 20℃(Ω / ㎞) |
絶縁抵抗 Insulation resistance 20℃(M Ω㎞) |
||||
0.3㎟ | 0.7 〈12/0.18〉 |
1.5 | 2 | ○ | 4.6 | 29 | 3 | 62.3 以下 (Max 62.3) |
5 以上 (Min 5) |
3 | ○ | 4.8 | 35 | 3 | |||||
4 | ○ | 5.2 | 40 | 3 | |||||
5 | ○ | 6.1 | 55 | 3 | |||||
6 | ○ | 6.5 | 65 | 3 | |||||
7 | 6.5 | 65 | 2 | ||||||
8 | ○ | 7.1 | 70 | 2 | |||||
10 | ○ | 8.1 | 85 | 2 | |||||
12 | ○ | 8.3 | 95 | 2 | |||||
14 | ○ | 8.7 | 105 | 2 | |||||
16 | ○ | 9.2 | 120 | 1 | |||||
20 | ○ | 10 | 145 | 1 | |||||
24 | ○ | 11 | 170 | 1 | |||||
30 | ○ | 12 | 205 | 1 | |||||
40 | ○ | 13.5 | 260 | 1 | |||||
0.5㎟ | 0.9 〈20/0.18〉 |
1.9 | 2 | ○ | 5.8 | 45 | 5 | 37.8 以下 (Max 37.8) |
5 以上 (Min 5) |
3 | ○ | 6.1 | 55 | 5 | |||||
4 | ○ | 6.6 | 65 | 5 | |||||
5 | ○ | 7.1 | 80 | 4 | |||||
6 | ○ | 7.7 | 90 | 4 | |||||
7 | ○ | 7.7 | 95 | 4 | |||||
8 | ○ | 8.5 | 100 | 4 | |||||
10 | ○ | 9.7 | 125 | 3 | |||||
12 | ○ | 10 | 145 | 3 | |||||
14 | ○ | 10.5 | 160 | 3 | |||||
16 | ○ | 11 | 180 | 3 | |||||
20 | ○ | 12.5 | 220 | 3 | |||||
24 | ○ | 14 | 265 | 2 | |||||
30 | ○ | 14.5 | 315 | 2 | |||||
40 | ○ | 17 | 415 | 2 | |||||
○は在庫品です。/ ○:Stocks 続表あり / Go to the next page |
許容電流について / Allowable ampacity
・許容電流値は、周囲温度 30℃、空中一条敷設時の計算値を示し、保証値ではありません。
Allowable ampacity (A) for cable is based on calculation under aerial one-cable and temperature at 30℃ , not repressenting a guaranteed value.
・周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
Allowable ampacity cable at ambient temperature abobe 30℃ is to be determined by multiplying the current value by the appropriate current reduction factor in the following table1.
・許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
The allowable ampacity for cable are the calculated by JCS0168, but not guaranteed.
JCS0168…日本電線工業会規格 “33kV 以下電力ケーブルの許容電流計算”
“Calculation of the current rating of power cables for rated voltage up to and including 33kV”
表 電流減少係数 / Table1 Current reduction factors
周囲温度 / Ambient temperature(℃) | 30 | 35 | 40 | 45 | 50 | 55 |
電流減少係数 / Current reduction factors | 1.00 | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 |
構造表 / Construction table
導体 / Conductor | 絶縁 / Insulation | 心数 Number of conductors |
在庫 Stocks |
シース外径(約㎜) Sheath diameter (Approx.㎜) |
概算重量 Approx.weight (kg/ ㎞) |
電気特性 / Electrical characteristics | |||
公称断面積 Nominal cross sectional area |
外径(約㎜) Diameter (Approx.㎜) 〈Construction 構成 〉 |
外径(約㎜) Diameter (Approx.㎜) |
許容電流 Allowable ampacity (A) |
導体抵抗 Conductor resistance 20℃(Ω / ㎞) |
絶縁抵抗 Insulation resistance 20℃(M Ω㎞) |
||||
0.75㎟ | 1.1 〈30/0.18〉 |
2.3 | 2 | ○ | 6.6 | 65 | 7 | 25.1 以下 (Max 25.1) |
5 以上 (Min 5) |
3 | ○ | 7 | 75 | 7 | |||||
4 | ○ | 7.6 | 90 | 7 | |||||
5 | ○ | 8.2 | 105 | 6 | |||||
6 | ○ | 8.9 | 125 | 6 | |||||
7 | ○ | 8.9 | 130 | 5 | |||||
8 | ○ | 9.7 | 140 | 5 | |||||
10 | ○ | 11.5 | 170 | 5 | |||||
12 | ○ | 11.5 | 195 | 4 | |||||
14 | ○ | 12.5 | 225 | 4 | |||||
16 | ○ | 13 | 250 | 4 | |||||
20 | ○ | 14.5 | 310 | 4 | |||||
24 | 16.5 | 380 | 3 | ||||||
30 | ○ | 17 | 445 | 3 | |||||
40 | ○ | 20 | 600 | 3 | |||||
1.25㎟ | 1.5 〈50/0.18〉 |
2.7 | 2 | ○ | 7.4 | 80 | 12 | 15.1 以下 (Max 15.1) |
5 以上 (Min 5) |
3 | ○ | 7.8 | 100 | 12 | |||||
4 | ○ | 8.5 | 120 | 12 | |||||
5 | ○ | 9.3 | 145 | 9 | |||||
6 | ○ | 10 | 170 | 8 | |||||
7 | ○ | 10 | 180 | 7 | |||||
8 | ○ | 11.5 | 195 | 7 | |||||
10 | ○ | 13 | 235 | 7 | |||||
12 | ○ | 13.5 | 285 | 6 | |||||
14 | ○ | 14.5 | 320 | 6 | |||||
16 | ○ | 15 | 360 | 6 | |||||
20 | ○ | 17 | 450 | 5 | |||||
24 | ○ | 19 | 530 | 5 | |||||
30 | ○ | 20 | 630 | 4 | |||||
40 | 23 | 860 | 4 | ||||||
2㎟ | 1.8 〈37/0.26〉 |
3.0 | 2 | ○ | 8 | 105 | 17 | 9.79 以下 (Max 9.79) |
5 以上 (Min 5) |
3 | ○ | 8.5 | 130 | 17 | |||||
4 | ○ | 9.2 | 155 | 17 | |||||
5 | ○ | 10 | 190 | 12 | |||||
6 | ○ | 11 | 225 | 11 | |||||
7 | ○ | 11 | 240 | 10 | |||||
8 | ○ | 12 | 260 | 9 | |||||
10 | ○ | 14 | 325 | 9 | |||||
12 | 15 | 380 | 8 | ||||||
14 | 15.5 | 435 | 8 | ||||||
16 | ○ | 16.5 | 495 | 7 | |||||
20 | ○ | 18.5 | 610 | 7 | |||||
24 | 21 | 720 | 6 | ||||||
30 | 22 | 900 | 6 | ||||||
40 | 25.5 | 1180 | 5 |
○は在庫品です。/ ○:Stocks
許容電流について / Allowable ampacity
・許容電流値は、周囲温度 30℃、空中一条敷設時の計算値を示し、保証値ではありません。
Allowable ampacity (A) for cable is based on calculation under aerial one-cable and temperature at 30℃ , not repressenting a guaranteed value.
・周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
Allowable ampacity cable at ambient temperature abobe 30℃ is to be determined by multiplying the current value by the appropriate current reduction factor in the following table1.
・許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
The allowable ampacity for cable are the calculated by JCS0168, but not guaranteed.
JCS0168…日本電線工業会規格 “33kV 以下電力ケーブルの許容電流計算”
“Calculation of the current rating of power cables for rated voltage up to and including 33kV”
■表 電流減少係数 / Table1 Current reduction factors
周囲温度 / Ambient temperature(℃) | 30 | 35 | 40 | 45 | 50 | 55 |
電流減少係数 / Current reduction factors | 1.00 | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 |
