“MGTSV” Cáp Quang HANXIN – Multi mode: 4FO 8FO 12FO 24FO OM2 OM3 OM4 50/125 µm

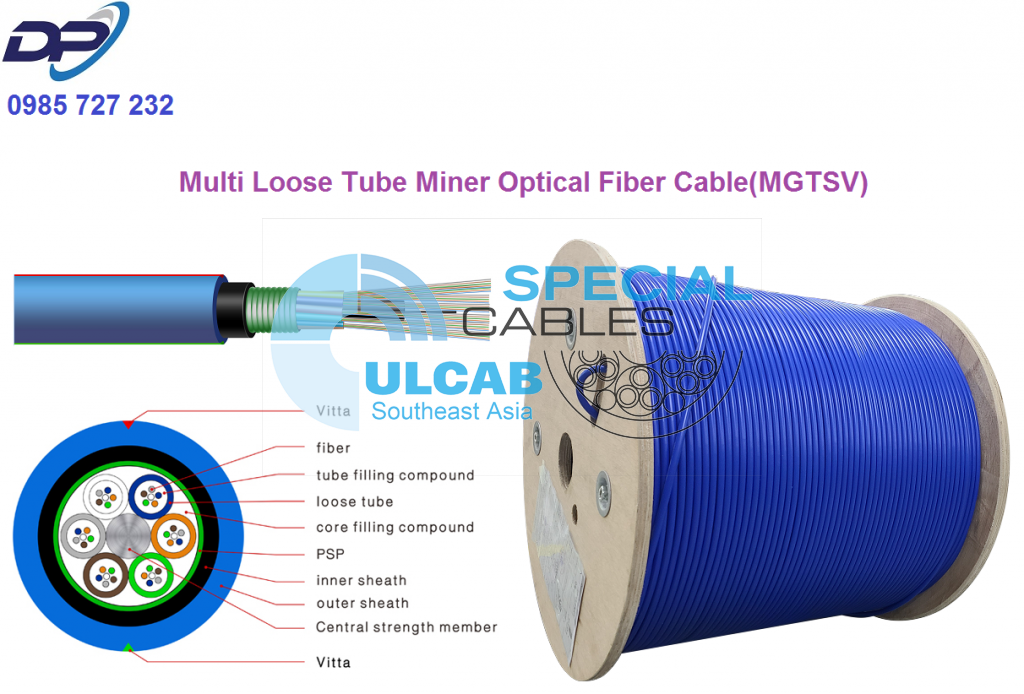

Multi Loose Tube Miner Optical Fiber Cable(MGTSV)
- Model: MGTSV Fiber Cable
- Số lõi / Core / Fiber / FO: 2 – 4 – 6 – 8 – 12 – 24 – 48 – 62 – 72 – 74 – 96 – 98 – 120 – 122 – 144 – 146 – 216
- Singlemode OS1 – Singlemode OS2 – Multimode OM1 – Multimode OM2 – Multimode OM3 – Multimode OM4
Mô tả sản phẩm
Cáp quang MGTSV, các sợi, 200μm hoặc 250μm, được định vị trong một ống lỏng làm bằng modulus plastic. Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước. Một sợi dây thép nằm ở trung tâm của lõi như một bộ phận có độ bền kim loại. Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp tròn và nhỏ gọn. Lõi cáp được làm đầy với hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước. PSP được áp dụng theo chiều dọc trên lõi cáp, một lớp vỏ mỏng bên trong PE được áp dụng, sau đó cáp được hoàn thiện với lớp vỏ bên ngoài PE.
Tính năng sản phẩm
Hiệu suất cơ học và nhiệt độ tốt
Ống rời có độ bền cao có hiệu suất chống nước tốt và độ bền cao
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Khả năng chống nghiền tốt và tính linh hoạt
Các biện pháp sau được thực hiện để đảm bảo cáp kín nước:
- Dây thép được sử dụng làm thành viên sức mạnh trung tâm
- Hợp chất làm đầy ống lỏng
- Làm đầy 100% lõi cáp
- PSP tăng cường chống ẩm và chống chuột bọ
- Vật liệu chịu nước tốt ngăn thấm dọc
PVC chống cháy màu xanh lam làm vỏ bọc thứ hai để làm cho cáp có hiệu suất chống cháy tốt.
Tiêu chuẩn sản phẩm
Cáp MGTSV tuân theo phương pháp thử nghiệm Tiêu chuẩn MT386-1995 và quy tắc quyết định về chất chống cháy của cáp được sử dụng trong mỏ than.
Đặc điểm quang học
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| Attenuation (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| Bandwidth （Class A） | @850 | ≥500MHZ·km | ≥500MHZ·km | ||
| @1300 | ≥1000MHZ·km | ≥600MHZ·km | |||
| Numerical Aperture | 0.200±0.015NA | 0.275±0.015NA | |||
| Cable Cut-off Wavelength λcc | ≤1260nm | ≤1480nm |
Các thông số kỹ thuật
| Cable Type | Fiber Count | Tubes+Fills | Cable Diameter | Cable Weight | Tensile Strength Long/Short Term |
Crush Resistance Long/Short Term |
Bending Radius Static/Dynamic |
| mm | Kg/km | N | N/100m | mm | |||
| MGTSV-2～6 | 2～60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62～72 | 62～72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74～96 | 74～96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98～120 | 98～120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122～144 | 122～144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146～216 | 146～216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
Storage/Operating Temperature : -40℃ to + 70℃
