Thương hiệu/ Brand-name: Kuramo Cable
Mã hàng/ Part number: VCTF 23NXXS
Tiết diện lõi dẫn/ Conductor size: 0.3㎟〈23AWG〉| 0.5㎟〈20AWG〉| 0.75㎟〈19AWG〉| 1.25㎟〈17AWG〉| 2㎟〈15AWG〉
Số lõi/ Core Number: 2 – 3 – 4 – 5 – 6 – 7 – 8 – 10 – 12 – 14 – 15 – 16 – 20- 24 – 25 – 26 – 30 – 40 – 70 Cores/ lõi/ sợi
Xuất xứ/ Origin: Nhật Bản/ Japan
Vỏ ngoài / Sheath: Vỏ PVC Chống Dầu và chịu nhiệt/ Oil and heat resistant PVC (black)
Vỏ ngoài / Sheath color: Mầu đen / Black
Nhiệt độ hoạt động tối đa/ Temperature rating: UL cUL -30 to 105℃
Mục đích sử dụng: Đi dây đến các bộ phận chuyển động, chẳng hạn như một máy công cụ, phù hợp sử dụng trong môi trường dầu công nghiệp
Đặc tính nổi bật: Dây VCTF được thiết kế theo tiêu chuẩn của Luật PSE về an toàn thiết bị điện của Nhật Bản (từ 0.75㎟ trở lên) và tiêu chuẩn UL, cUL. Có khả năng chống nhiễu (Có lưới bọc: VCTF 23NXXS). Có khả năng kháng dầu, chịu nhiệt (105℃), di động. Đã được phê chuẩn, phù hợp với kích thước từ 0.75㎟ trở lên.

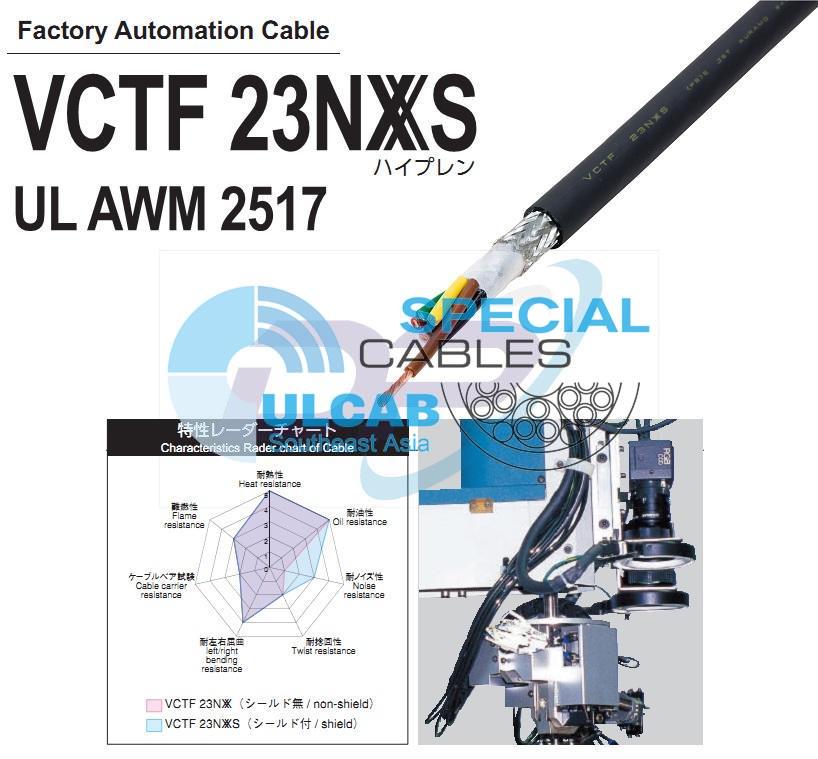

Factory Automation Cable
VCTF 23NXXS
ハイプレン
UL AWM 2517
用 途 / Use
■電気機器内外への配線
Wiring to internal and external electrical equipment
Đấu dây cho thiết bị điện bên trong và bên ngoài
■工作機械などの移動部分での配線
Wiring to moving portions, such as a machine tool
Đi dây đến các bộ phận chuyển động, chẳng hạn như một máy công cụ
■耐ノイズ性要求箇所への配線（シールド付タイプ ： VCTF 23NXXS）
Wiring to the portion requiring noise resistance （Shielded type ： VCTF 23NXXS）
Đi dây đến phần cần chống nhiễu（Loại được chống nhiễu ： VCTF 23NXXS）
特 長 / Features
■電気用品安全法（0.75㎟以上）&UL・cUL AWM 規格ケーブル
VCTF cords designed to Electrical Appliance and Material Safety
Law （0.75㎟ or more） & UL・cUL standards
■耐ノイズ性（シールド付タイプ ： VCTF 23NXXS）
Noise resistance （Shielded type ： VCTF 23NXXS）
Chống nhiễu （Loại được chống nhiễu ： VCTF 23NXXS）
■耐油・耐熱性（105℃）・耐震性
Oil resistance, heat resistance （105℃）, movable
Chịu dầu, chịu nhiệt （105 ℃）, có thể di chuyển
■細線化導体
Fine conductor
■シースつや消し
Sheath mat type
認 証 / Approvals
,<PS>E（0.75㎟以上に適用 / applicable to 0.75㎟ or more）
使用温度範囲 / Temperature range
■固定時 / Fixed：-30 〜 105℃ ※
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
If you use it in temperature less than 0℃ , you should be careful about shocks, flexure, vibration and so on.
曲げ半径 / Bending radius
■固定時 / ケーブル外径の 4 倍以上推奨
Fixed ： 4 times or more of the cable diameter
Flexing : 7.5 times or more of the cable diameter
Cố định ： 4 lần đường kính cáp trở lên
Độ uốn: 7,5 lần đường kính cáp trở lên
RoHS 指令 / RoHS Directive
■適合 / Conformity
テクニカルデータ / Technical data
| ケーブルタイプ / Cable designation | 国内 / JAPAN | UL・cUL |
| 適用サイズ / Adaptation size | 0.75 〜 2㎟※ | 全サイズ / All size |
| 定格電圧 / Voltage rating | 300V | |
| 定格温度 / Temperature rating | 75℃ | 105℃ |
| 試験電圧 / Test voltage | AC 2000V・1min | |
| 難燃性 / Flame resistance | 60°傾斜 / 60°Angle | VW-1, FT1 |
| 適用規格 / Adaptation standard | 電気用品安全法 / Electrical Appliance and Material Safety Law※ | UL AWM STYLE 2517 CSA C22.2 No.210 |
※ 0.3、0.5㎟は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。
0.3 and 0.5㎟ of VCTF 23NXX and VCTF 23NXXS are excluded to “Electrical Appliance and Material Safety Law”, for this reason, those cable sizes should be used for cable connection to signal and communication circuits and other weak current elctrical circuits JAPAN.
■構造概略 / Construction
| 品名 / Code | VCTF 23NXXS |
| 導体 / Conductor | 軟銅集合線 / Strands of wire composed of annealed copper |
| 絶縁体 / Insulation | 耐熱性ビニル混合物 / Heat resistant PVC |
| より合わせ / Assembly | 線心を円形により合わせ / Circular |
| テープ / Tape | 5 心以上はテープを重ね巻き Tape wrap around cores if conductors are 5 or more |
| シールド / Shield | すずめっき軟銅線編組 / Tin coated annealed copper braid |
| シース / Sheath | 耐油・耐熱性ビニル混合物（黒色）/ Oil and heat resistant PVC (black) |
■線心識別 / Conductors identification
| 線心数 / No. of conductors | 線心識別方式 / Conductors identification |
| 12 心以下 / 12 or less | 絶縁体着色方式 Identification by color (黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順) （ in order of black, white, red, green, yellow, brown, blue, gray, orange, purple, pink and light green ） |
| 13 心以上 / 13 or more | ナンバリング No. 方式 Identification by number (白色絶縁体表面に 1、2、3、4・・・を連続表示) （ marked on white insulation surface in order of 1, 2, 3, 4 and so on ） |
● VCTF 23NXX：4 心は黒、白、赤、緑／黄も対応可
4 conductor’s identification are able to choose black, white, red and green/yellow
■例示 / Example : VCTF 23NXXS 12 × 0.75㎟(19AWG)
■構造表 / Construction table
| 導体 / Conductor | 絶縁 / Insulation | 心数 Number of conductors |
在庫 / Stocks | シールド付き / Shield | 電気特性 / Electrical characteristics | ||||
| 公称断面積 Nominal cross sectional area |
外径（約㎜） Diameter （Approx.㎜） 構成 〈Construction〉 |
外径（約㎜） Diameter （Approx.㎜） |
シールド付 Shield |
シース外径（約㎜） Sheath diameter （Approx.㎜） |
概算重量 Approx.weight （kg/ km） |
許容電流 Allowable ampacity (A) |
導体抵抗 Conductor resistance 20℃（Ω / ㎞） |
絶縁抵抗 Insulation resistance 20℃（M Ω㎞） |
|
| 0.3㎟ 〈23AWG〉 |
0.7 〈60/0.08〉 |
1.7 | 2 | ○ | 6.1 | 55 | 4 | 62.5 以下 （Max 62.5） |
5 以上 （Min 5） |
| 3 | ○ | 6.4 | 60 | 4 | |||||
| 4 | ○ | 6.8 | 65 | 4 | |||||
| 5 | ○ | 7.3 | 70 | 4 | |||||
| 6 | ○ | 7.8 | 80 | 4 | |||||
| 7 | ○ | 8.3 | 90 | 3 | |||||
| 8 | ○ | 8.8 | 100 | 3 | |||||
| 10 | ○ | 9.9 | 120 | 3 | |||||
| 12 | ○ | 9.6 | 125 | 3 | |||||
| 14 | 10.0 | 140 | 3 | ||||||
| 15 | 10.5 | 150 | 2 | ||||||
| 16 | ○ | 10.5 | 155 | 2 | |||||
| 20 | ○ | 11.5 | 185 | 2 | |||||
| 24 | 13.0 | 220 | 2 | ||||||
| 25 | 13.0 | 240 | 2 | ||||||
| 26 | 14.0 | 245 | 2 | ||||||
| 30 | ○ | 14.0 | 255 | 2 | |||||
| 40 | ○ | 15.5 | 325 | 2 | |||||
| 0.5㎟ 〈20AWG〉 |
0.95 〈108/0.08〉 |
1.9 | 2 | ○ | 6.5 | 60 | 6 | 36.8 以下 （Max 36.8） |
5 以上 （Min 5） |
| 3 | ○ | 6.8 | 70 | 6 | |||||
| 4 | ○ | 7.2 | 80 | 6 | |||||
| 5 | ○ | 7.8 | 90 | 5 | |||||
| 6 | ○ | 8.4 | 100 | 5 | |||||
| 7 | ○ | 9.0 | 115 | 5 | |||||
| 8 | ○ | 9.6 | 130 | 4 | |||||
| 10 | ○ | 11.0 | 160 | 4 | |||||
| 12 | ○ | 10.5 | 160 | 4 | |||||
| 14 | ○ | 11.0 | 180 | 4 | |||||
| 15 | 11.5 | 195 | 3 | ||||||
| 16 | ○ | 11.5 | 205 | 3 | |||||
| 20 | ○ | 13.0 | 245 | 3 | |||||
| 24 | 14.5 | 300 | 3 | ||||||
| 25 | 14.5 | 305 | 3 | ||||||
| 26 | 15.0 | 320 | 3 | ||||||
| 30 | ○ | 15.0 | 345 | 3 | |||||
| 40 | ○ | 17.5 | 455 | 2 | |||||
○は在庫品です。/ ○：Stocks
■許容電流について / Allowable ampacity
・許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
Allowable ampacity (A) for cable is based on calculation under aerial one-cable and temperature at 30℃, not repressenting a guaranteed value.
・周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
Allowable ampacity cable at ambient temperature abobe 30℃ is to be determined by multiplying the current value by the appropriate current reduction factor in the following table1.
・許容電流の値は、JCS016 8 により算出した値であって、保証値ではありません。
The allowable ampacity for cable are the calculated by JCS0168, but not guaranteed.
JCS0168…日本電線工業会規格 “33kV 以下電力ケーブルの許容電流計算”
“Calculation of the current rating of power cables for rated voltage up to and including 33kV”
■表 電流減少係数 / Table1 Current reduction factors
| 周囲温度 / Ambient temperature（℃） | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| 電流減少係数 / Current reduction factors | 1.00 | 0.94 | 0.88 | 0.82 | 0.75 | 0.67 | 0.58 | 0.47 | 0.33 |
■構造表 / Construction table
| 導体 / Conductor | 絶縁 / Insulation | 心数 Number of conductors |
在庫 / Stocks | シールド付き / Shield | 電気特性 / Electrical characteristics | ||||
| 公称断面積 Nominal cross sectional area |
外径（約㎜） Diameter （Approx.㎜） 構成 〈Construction〉 |
外径（約㎜） Diameter （Approx.㎜） |
シールド付 Shield |
シース外径（約㎜） Sheath diameter （Approx.㎜） |
概算重量 Approx.weight （kg/ km） |
許容電流 Allowable ampacity (A) |
導体抵抗 Conductor resistance 20℃（Ω / ㎞） |
絶縁抵抗 Insulation resistance 20℃（M Ω㎞） |
|
| 0.75㎟ 〈19AWG〉 |
1.1 〈67/0.12〉 |
2.3 | 2 | ○ | 7.3 | 80 | 8 | 25.1 以下 （Max 25.1） |
5 以上 （Min 5） |
| 3 | ○ | 7.7 | 90 | 8 | |||||
| 4 | ○ | 8.3 | 105 | 8 | |||||
| 5 | ○ | 8.9 | 115 | 7 | |||||
| 6 | ○ | 9.6 | 130 | 7 | |||||
| 7 | ○ | 10.5 | 150 | 6 | |||||
| 8 | ○ | 11.0 | 165 | 6 | |||||
| 10 | ○ | 13.0 | 210 | 6 | |||||
| 12 | ○ | 12.5 | 215 | 5 | |||||
| 14 | 13.0 | 245 | 5 | ||||||
| 15 | 13.0 | 260 | 5 | ||||||
| 16 | ○ | 13.5 | 280 | 5 | |||||
| 20 | ○ | 15.0 | 335 | 4 | |||||
| 24 | 17.5 | 415 | 4 | ||||||
| 25 | 17.5 | 425 | 4 | ||||||
| 26 | 18.0 | 440 | 4 | ||||||
| 30 | 18.0 | 470 | 4 | ||||||
| 40 | 20.5 | 630 | 3 | ||||||
| 1.25㎟ 〈17AWG〉 |
1.5 〈112/0.12〉 |
2.7 | 2 | ○ | 8.1 | 100 | 14 | 15.1 以下 （Max 15.1） |
5 以上 （Min 5） |
| 3 | ○ | 8.5 | 115 | 14 | |||||
| 4 | ○ | 9.2 | 140 | 14 | |||||
| 5 | ○ | 10.0 | 150 | 11 | |||||
| 6 | ○ | 11.0 | 175 | 10 | |||||
| 7 | ○ | 11.5 | 200 | 9 | |||||
| 8 | ○ | 12.5 | 225 | 9 | |||||
| 10 | ○ | 15.0 | 295 | 8 | |||||
| 12 | ○ | 14.0 | 305 | 8 | |||||
| 14 | 15.0 | 345 | 7 | ||||||
| 15 | 15.0 | 370 | 7 | ||||||
| 16 | ○ | 15.5 | 390 | 7 | |||||
| 20 | ○ | 17.5 | 475 | 6 | |||||
| 24 | 20.0 | 590 | 6 | ||||||
| 25 | 20.0 | 610 | 6 | ||||||
| 26 | 21.5 | 670 | 5 | ||||||
| 30 | ○ | 21.5 | 730 | 5 | |||||
| 40 | 24.0 | 930 | 5 | ||||||
| 2㎟ 〈15AWG〉 |
1.8 〈79/0.18〉 |
3.0 | 2 | ○ | 8.7 | 125 | 20 | 9.79 以下 （Max 9.79） |
5 以上 （Min 5） |
| 3 | ○ | 9.2 | 150 | 20 | |||||
| 4 | ○ | 9.9 | 180 | 20 | |||||
| 5 | ○ | 11.0 | 195 | 14 | |||||
| 6 | ○ | 12.0 | 230 | 13 | |||||
| 7 | 12.5 | 265 | 12 | ||||||
| 8 | 14.0 | 305 | 11 | ||||||
| 10 | 16.5 | 395 | 11 | ||||||
| 12 | ○ | 15.0 | 405 | 10 | |||||
| 14 | 16.5 | 475 | 9 | ||||||
| 15 | 16.5 | 510 | 9 | ||||||
| 16 | 17.0 | 540 | 9 | ||||||
| 20 | 19.0 | 670 | 8 | ||||||
| 24 | 22.5 | 840 | 7 | ||||||
| 25 | 22.5 | 870 | 7 | ||||||
| 26 | 23.5 | 900 | 7 | ||||||
| 30 | 23.5 | 990 | 7 | ||||||
| 40 | 26.5 | 1280 | 6 | ||||||
