Dây cáp chuyển động Thompod (Thomas) DUALFLEX H/M CP 300/500V, -40℃~+105℃ | Chính hãng giá tốt nhất
Hãng sản xuất: Thompod (Thomas)
Sản xuất và xuất xứ tại: Hàn Quốc (Korea)
THOMPOD (THOMAS) DUALFLEX H/M CP là dòng PUR Power Chain Cable có lớp chống nhiễu (Shielded), được thiết kế cho các ứng dụng cấp nguồn và điều khiển trong môi trường chuyển động liên tục. Cáp sử dụng ruột dẫn đồng siêu mềm Class 6, cách điện TPE, lớp lưới đồng thiếc chống nhiễu ≥85%, vỏ PUR chịu dầu và mài mòn, chuyên dùng cho hệ thống máng xích cáp (drag chain/energy chain).
PUR POWER CHAIN CABLE

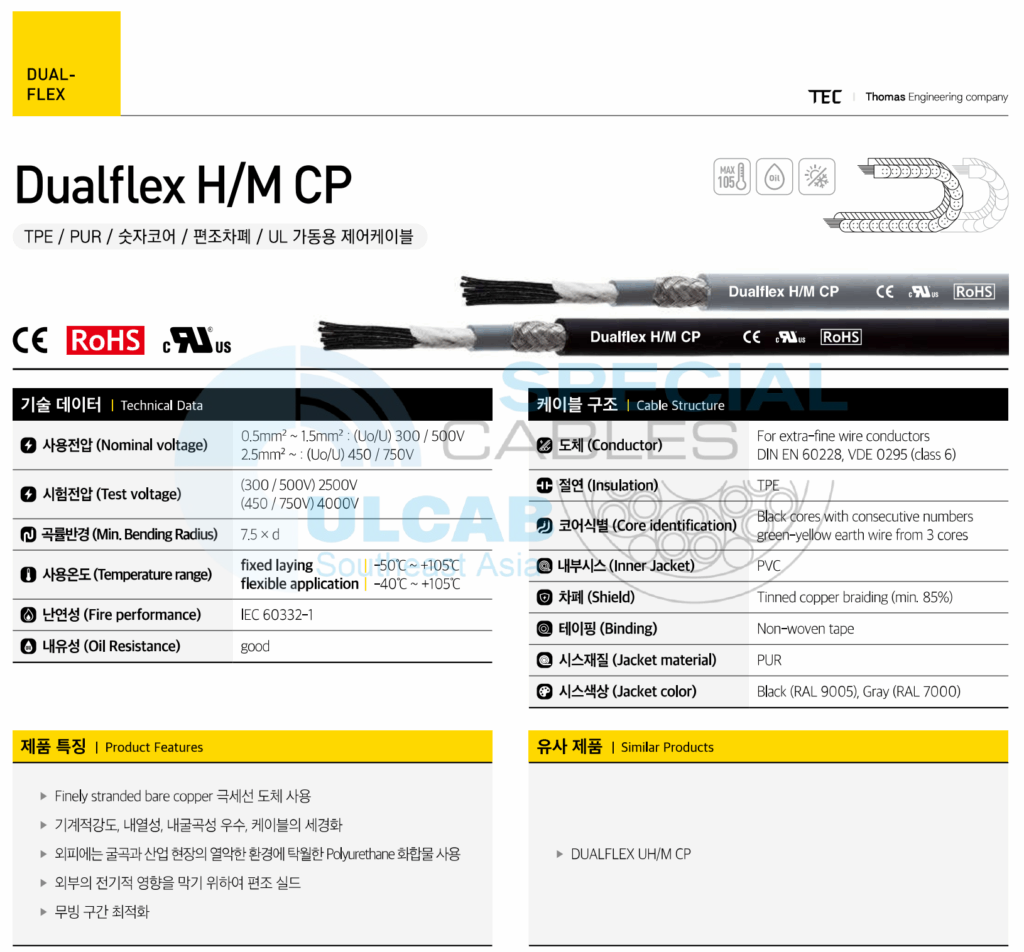

DUALFLEX H/M CP
TPE / PUR / Black cores with num / Braid Shielding / UL-Certified cable for cable drag chains
Technical data (Technical specifications)
 Nominal voltage |
0.5㎟~1.5㎟ : (Uo/U) 300 / 500V
2.5㎟~ : (Uo/U) 450 / 750V |
|---|---|
 Testing voltage |
(300 / 500V) 2500V
(450 / 750V) 4000V |
 Min. Bending Radius |
7.5 x d |
 Temperature range |
Fixed laying -50℃~+105℃
Flexible applocation -40℃~+105℃ |
 Fire performance |
IEC 60332-1 |
 Oil Resistance |
good |
Outstanding features (Characteristic)
- Finely stranded bare copper Microfiber using a conductor
- Mechanical strength, heat resistance, flexibility resistance, and three hardening of cables
- Use of polyurethane compounds that are excellent for curves and poor environments in industrial sites
- It is a braided shield to prevent external electrical effects
- Optimized moving section
Optional
Construction (Cable configuration)
 Conductor |
For extra-fine wire conductors DIN EN 60228, VDE 0295 (class 6) |
|---|---|
 Inuslation |
TPE |
 Core identification |
Black cores with consecutive numbers green-yellow earth wire from 3 cores |
 Inner Jacket |
PVC |
 Shield |
Tinned copper brading (min. 85%) |
 Binding |
Non-woven tape |
 Jacket material |
PUR |
 Jacket color |
Black (RAL 9005), Gray (RAL 7000) |
| Item Code | Cores x Cross section (No. X m㎡) |
Outer diameter Nom.(mm) |
Copper weight Approx.(kg/km) |
Cable weight Approx.(kg/km) |
|---|---|---|---|---|
| 1401-0205 | 2 x 0.5 | 6.3 | 17.7 | 56.3 |
| 1401-0305 | 3 x 0.5 | 6.6 | 22.9 | 65.8 |
| 1401-0505 | 5 x 0.5 | 7.7 | 34.1 | 91.2 |
| 1401-0605 | 6 x 0.5 | 8.3 | 39.8 | 105.2 |
| 1401-0705 | 7 x 0.5 | 8.9 | 45.6 | 119.7 |
| 1401-1205 | 12 x 0.5 | 10.5 | 71.7 | 175.7 |
| 1401-1805 | 18 x 0.5 | 12.5 | 102.5 | 250.2 |
| 1401-2005 | 20 x 0.5 | 12.9 | 112.3 | 268.9 |
| 1401-2505 | 25 x 0.5 | 14.6 | 138..4 | 338.1 |
| 1401-3005 | 30 x 0.5 | 15.4 | 162.9 | 386.0 |
| 1401-3605 | 36 x 0.5 | 16.6 | 192.7 | 448.9 |
| 1401-0207 | 2 x 0.75 | 7.1 | 23.8 | 71.3 |
| 1401-0307 | 3 x 0.75 | 7.5 | 31.3 | 84.6 |
| 1401-0407 | 4 x 0.75 | 8.1 | 39.4 | 101.4 |
| 1401-0507 | 5 x 0.75 | 8.7 | 47.6 | 119.7 |
| 1401-0707 | 7 x 0.75 | 10.1 | 64.1 | 159.1 |
| 1401-1207 | 12 x 0.75 | 12.5 | 102.4 | 247.5 |
| 1401-1807 | 18 x 0.75 | 14.6 | 147.5 | 346.2 |
| 1401-2507 | 25 x 0.75 | 16.9 | 200.3 | 462.6 |
| 1401-3607 | 36 x 0.75 | 19.2 | 280.6 | 620.2 |
| 1401-0210 | 2 x 1.0 | 7.5 | 29.1 | 81.5 |
| 1401-0310 | 3 x 1.0 | 7.9 | 39.1 | 97.8 |
| 1401-0410 | 4 x 1.0 | 8.5 | 49.5 | 118.2 |
| 1401-0510 | 5 x 1.0 | 9.3 | 60.1 | 140.2 |
| 1401-0710 | 7 x 1.0 | 10.8 | 81.5 | 187.5 |
| 1401-1210 | 12 x 1.0 | 13.3 | 131.6 | 293.8 |
| 1401-1810 | 18 x 1.0 | 15.6 | 190.9 | 413.5 |
| 1401-2510 | 25 x 1.0 | 18.1 | 260.1 | 555.3 |
| 1401-3010 | 30 x 1.0 | 19.2 | 308.1 | 639.5 |
| 1401-3610 | 36 x 1.0 | 20.6 | 366.2 | 749.1 |
| 1401-0215 | 2 x 1.5 | 8.4 | 40.2 | 105.2 |
| 1401-0315 | 3 x 1.5 | 8.9 | 54.9 | 128.3 |
| 1401-0415 | 4 x 1.5 | 9.7 | 70.1 | 156.7 |
| 1401-0515 | 5 x 1.5 | 10.5 | 85.6 | 187.3 |
| 1401-0715 | 7 x 1.5 | 12.7 | 116.7 | 263.1 |
| 1401-1215 | 12 x 1.5 | 15.5 | 190.6 | 406.4 |
| 1401-1815 | 18 x 1.5 | 18.0 | 278.2 | 567.9 |
| 1401-2515 | 25 x 1.5 | 20.8 | 380.6 | 768.1 |
| 1401-3615 | 36 x 1.5 | 23.9 | 538.2 | 1,044.3 |
| 1401-0325 | 3 x 2.5 | 10.9 | 86.4 | 195.6 |
| 1401-0425 | 4 x 2.5 | 12.4 | 111.3 | 251.5 |
| 1401-0525 | 5 x 2.5 | 13.7 | 136.5 | 307.5 |
| 1401-0725 | 7 x 2.5 | 16.0 | 187.1 | 417.5 |
| 1401-1225 | 12 x 2.5 | 19.4 | 308.6 | 644.6 |
| 1401-1825 | 18 x 2.5 | 22.7 | 453.0 | 911.4 |
| 1401-2525 | 25 x 2.5 | 27.0 | 621.5 | 1,157.5 |
Ứng dụng trong nhà máy và máy móc công nghiệp
1. Máy CNC và trung tâm gia công
- Cấp nguồn cho servo motor và động cơ truyền động.
- Hệ thống trục X-Y-Z chuyển động liên tục.
- Máy cắt laser, plasma, waterjet.
- Hệ thống thay dao tự động (ATC).
Lớp chống nhiễu giúp giảm ảnh hưởng từ biến tần (VFD), servo drive và các nguồn nhiễu công nghiệp khác.
2. Robot công nghiệp
- Robot hàn điểm và hàn hồ quang.
- Robot lắp ráp tự động.
- Robot gắp đặt (Pick & Place).
- Robot đóng gói và palletizing.
Cáp được tối ưu cho các chuyển động uốn và xoắn lặp lại, phù hợp với cánh tay robot hoạt động liên tục nhiều ca.
3. Hệ thống băng tải và dây chuyền tự động hóa
- Băng tải thông minh.
- Máy đóng gói tốc độ cao.
- Máy dán nhãn.
- Hệ thống phân loại sản phẩm.
- Kho tự động và logistics.
Đây là các ứng dụng có cáp di chuyển liên tục trong máng xích và yêu cầu tuổi thọ flex cao.
4. Ngành ô tô và cơ khí chế tạo
- Dây chuyền hàn thân xe.
- Robot lắp ráp.
- Hệ thống AGV/AMR.
- Thiết bị vận chuyển vật liệu tự động.
Vỏ PUR có khả năng chống dầu và chống mài mòn tốt, phù hợp với môi trường sản xuất khắc nghiệt.
5. Thiết bị nâng hạ và gantry
- Cẩu trục tự động.
- Gantry robot nhiều trục.
- Máy cấp phôi.
- Hệ thống xử lý vật liệu.
Khả năng chịu uốn liên tục và chống xoắn giúp tăng độ tin cậy trên các hành trình dài.
Đặc tính nổi bật
| Đặc tính | Lợi ích |
|---|---|
| Ruột dẫn Class 6 | Độ mềm dẻo rất cao |
| Cách điện TPE | Chịu nhiệt và chịu cơ học tốt |
| Lưới đồng thiếc chống nhiễu ≥85% | Giảm nhiễu EMI/RFI |
| Vỏ PUR | Chống dầu, chống mài mòn, chống va đập |
| Nhiệt độ làm việc động -40°C đến +105°C | Hoạt động trong môi trường khắc nghiệt |
| Bán kính uốn tối thiểu 7.5D | Phù hợp cho drag chain |
| Chứng nhận UL | Thích hợp cho máy xuất khẩu |
So sánh DUALFLEX H/M CP với DUALFLEX UH/M CP
| Tiêu chí | DUALFLEX H/M CP | DUALFLEX UH/M CP |
|---|---|---|
| Vật liệu cách điện | TPE | FEP (Teflon) |
| Vỏ ngoài | PUR | PUR |
| Chống nhiễu | Có | Có |
| Chịu dầu | Tốt | Tốt |
| Chịu uốn liên tục | Rất tốt | Xuất sắc |
| Ứng dụng phổ biến | Điều khiển, nguồn, robot | Servo, CNC, hệ chuyển động tốc độ cao |
Khi nào nên chọn DUALFLEX H/M CP?
Nên sử dụng khi:
- Cần cáp nguồn hoặc điều khiển có chống nhiễu.
- Cáp làm việc trong máng xích cáp liên tục.
- Môi trường có dầu, bụi, rung động hoặc va đập cơ học.
- Hệ thống sử dụng servo drive, biến tần hoặc tín hiệu điều khiển nhạy cảm.
- Dây chuyền tự động hóa hoạt động 24/7.
Tóm lại, DUALFLEX H/M CP là lựa chọn phù hợp cho robot công nghiệp, máy CNC, dây chuyền tự động hóa, băng tải, gantry và các hệ thống điều khiển có yêu cầu chống nhiễu điện từ, đồng thời có độ bền cơ học cao nhờ vỏ PUR chuyên dụng cho môi trường công nghiệp.
